VSMA1094400

产品分类: 发光二极管
产品描述: Vishay 高功率红外线发射二极管, 950nm波长
供应商型号: F-VSMA1094400
供应商: 海外现货
标准整包数: 600

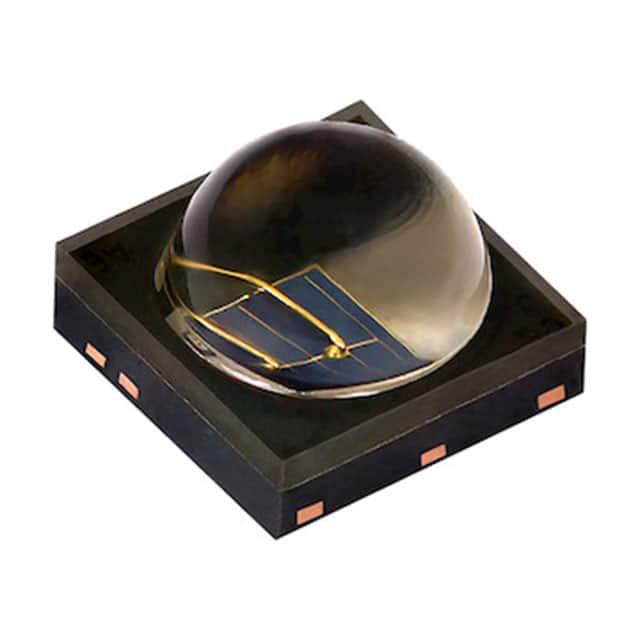

VISHAY INTERTECHNOLOGY 发光二极管 VSMA1094400

VSMA1094400概述

    高功率红外发光二极管:VSMA1094400 技术手册

    1. 产品简介


    VSMA1094400 是 Vishay Semiconductor 公司推出的高功率红外发光二极管(IR LED),属于 SurfLightTM 系列产品。这款二极管的主要特点是采用双堆栈芯片技术,具有极高的辐射功率。该器件专为高强度电流驱动设计,能够支持高达 5.0 A 的脉冲电流和 1.5 A 的连续电流。
    主要功能:
    - 发射波长为 940 nm 的红外光
    - 双堆栈芯片结构提高辐射功率
    - 支持高驱动电流
    应用领域:
    - 司机和乘客监控系统
    - 眼动追踪系统
    - 安全和安保,闭路电视(CCTV)

    2. 技术参数


    以下是 VSMA1094400 的关键技术和性能参数:
    | 参数 | 值 | 备注 |
    |
    | 工作波长 | 940 nm
    | 半强度角 | ± 40°
    | 峰值波长 | 950 nm
    | 中心波长 | 940 nm
    | 电流 | 最大 1.5 A(DC) | 最大 5 A(脉冲) |
    | 热阻 | 6 K/W 到 9 K/W
    | 储存温度范围 | -40°C 至 +125°C
    | 环境温度范围 | -40°C 至 +125°C
    | 静态电流 | < 5 µA

    3. 产品特点和优势


    - 高辐射功率:采用双堆栈芯片技术,实现极高的辐射功率。
    - 高驱动电流支持:最大支持 1.5 A 的直流电流和 5.0 A 的脉冲电流。
    - 低热阻:热阻范围为 6 K/W 到 9 K/W,有助于提高散热效率。
    - 高 ESD 耐受性:最高可耐受 5 kV 的静电放电。
    - 表面贴装封装:采用高功率 SMD 封装带透镜,适合表面安装。

    4. 应用案例和使用建议


    - 驾驶员监控:适用于各种车辆中的驾驶监控系统。
    - 眼动追踪:用于研究和开发的眼动追踪系统中。
    - 安全与安保:应用于安防监控设备中。
    使用建议:
    - 在设计电路时,注意选择合适的电源供应,以满足最大电流要求。
    - 确保 PCB 设计具有良好散热性能,避免长时间高电流驱动下的过热。
    - 根据实际应用需求,调整驱动电流和占空比,以确保最佳性能和可靠性。

    5. 兼容性和支持


    - 兼容性:适用于广泛的表面贴装技术(SMT)电路板设计。
    - 厂商支持:Vishay Semiconductor 提供详细的使用指南和技术支持。

    6. 常见问题与解决方案


    - 问题:电流过大导致损坏。
    - 解决方案:严格遵守绝对最大额定值,不超过规定的最大电流。

    - 问题:温度过高影响性能。
    - 解决方案:确保良好的散热措施,如使用散热片或风扇。

    7. 总结和推荐


    总结:
    VSMA1094400 是一款高性能的高功率红外发光二极管,适合多种应用场合。其高辐射功率、强抗干扰能力和良好的散热性能使其在市场上具备很强的竞争优势。
    推荐:
    鉴于其卓越的性能和广泛应用前景,强烈推荐在需要高精度红外信号发射的应用中使用 VSMA1094400。建议在设计时充分考虑散热问题,以确保长期稳定运行。

VSMA1094400参数

参数
视角 80°
透镜类型 -
Vf-正向电压 3.05V
透镜形状 -
波长 950nm
测试电流 -
显示颜色 -
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VSMA1094400厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSMA1094400数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VSMA1094400 VSMA1094400数据手册

VSMA1094400封装设计

查看详情并下载
Symbol
Footprint
3D Model
