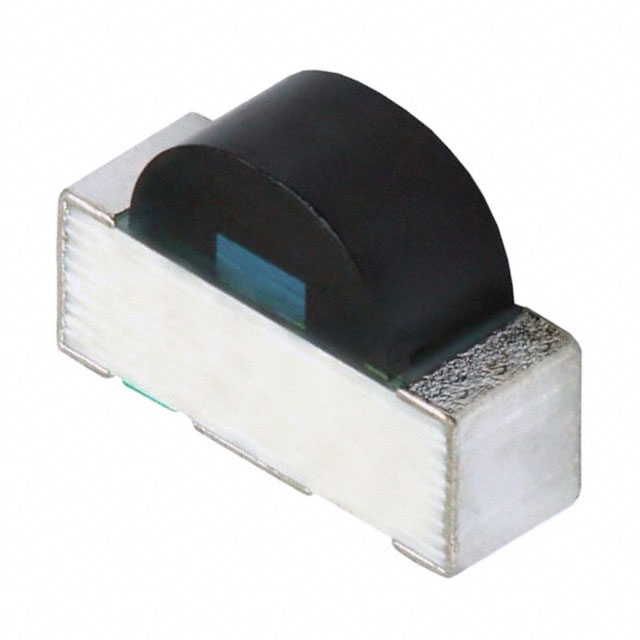

VEMD10940FX01

产品分类: 光电传感器
产品描述: 920nm 100ns SMD 贴片安装,黏合安装 3mm*2mm*1mm
供应商型号: VEMD10940FX01
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 光电传感器 VEMD10940FX01

VEMD10940FX01概述

    VEMD10940FX01 Silicon PIN Photodiode

    1. 产品简介


    VEMD10940FX01 是 Vishay Semiconductors 生产的一款高灵敏度和高速响应的硅PIN光电二极管。它采用表面贴装型(SMD)封装,具有侧视结构和日光阻挡滤波器。这款光电二极管适用于多种红外光谱范围内的光检测任务,广泛应用于高精度数据传输和自动控制系统中。

    2. 技术参数


    以下是VEMD10940FX01 的关键技术规格:
    - 基本特征:
    - 光敏感区域:0.23 mm²
    - 光谱敏感范围:780 nm 到 1050 nm
    - 角度半敏感度:± 75°
    - 峰值灵敏度波长:950 nm
    - 反向暗电流:10 nA(典型值)
    - 二极管电容:0.33 pF(典型值,f = 1 MHz)
    - 短路电流:2.8 μA(典型值,Ee = 1 mW/cm²)
    - 开路电压:350 mV(典型值,Ee = 1 mW/cm²)

    - 极限参数:
    - 反向电压:60 V
    - 功耗:104 mW
    - 结温:100 °C
    - 工作温度范围:-40 °C 到 +100 °C
    - 存储温度范围:-40 °C 到 +100 °C
    - 焊接温度:260 °C

    3. 产品特点和优势


    - 高敏感度: 在 950 nm 波长下,VEMD10940FX01 的光电流高达 3 至 4 μA,这使得它在低光照条件下仍能表现出色。
    - 快速响应时间: 典型上升时间和下降时间仅为 100 ns,使其适合于高频率数据传输。
    - 日光阻挡滤波器: 这一特性显著提高了在户外和其他强光环境下的信噪比。
    - 高可靠性: 符合AEC-Q101标准,这意味着它能在严苛的应用环境中保持高可靠性。

    4. 应用案例和使用建议


    VEMD10940FX01 广泛应用于红外遥控、红外数据传输、光电开关、IR触摸屏及汽车应用等领域。例如,在红外遥控器的设计中,该光电二极管可用于接收和解码遥控信号,确保即使在不同光照条件下的可靠性能。此外,为优化其在特定应用场景中的表现,建议使用低噪声前置放大器来增强信号处理能力,同时选择适当的偏置电压以达到最佳的动态范围。

    5. 兼容性和支持


    - 兼容性: VEMD10940FX01 与 VSMB10940X01 红外发射器配套使用时,可以实现高效的数据传输。此外,该型号经过了行业标准的验证(如符合 AEC-Q101),可轻松与其他主流电子产品兼容。
    - 支持: Vishay 提供详细的安装指南和技术支持服务。如果在应用过程中遇到任何问题,可以通过官方网站上的联系表格获得专业的技术支持。

    6. 常见问题与解决方案


    - 问题: 设备启动后无输出。
    - 解决方法: 检查电源连接是否正确,确认反向电压不超过 60 V。另外,查看电路是否有短路现象。

    - 问题: 信号噪声大。
    - 解决方法: 尝试使用低噪声前置放大器,并且检查外部环境是否存在强烈光线干扰,调整滤波设置以减少噪声。

    7. 总结和推荐


    总体而言,VEMD10940FX01 是一款性能卓越的硅PIN光电二极管,尤其适用于需要高灵敏度和快速响应的应用场景。其高敏感度、快速响应时间和优异的日光阻挡能力,使其成为高精度光电检测系统的理想选择。因此,强烈推荐用于对性能要求较高的工业控制和通信领域。

VEMD10940FX01参数

参数
最小工作供电电压 -
光源 -
感应距离 -
波长 920nm
响应时间 100ns
感应方式 -
最大工作供电电压 -
输出类型 -
颜色感应 -
长*宽*高 3mm*2mm*1mm
通用封装 SMD
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VEMD10940FX01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VEMD10940FX01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY VEMD10940FX01 VEMD10940FX01数据手册

VEMD10940FX01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.008
300+ ¥ 0.9499
500+ ¥ 0.877
1000+ ¥ 0.805
3000+ ¥ 0.798
库存: 6000
起订量: 100 增量: 3000
交货地:
最小起订量为:100
合计: ¥ 100.8
