首页  >  产品百科  >  VOS618AT

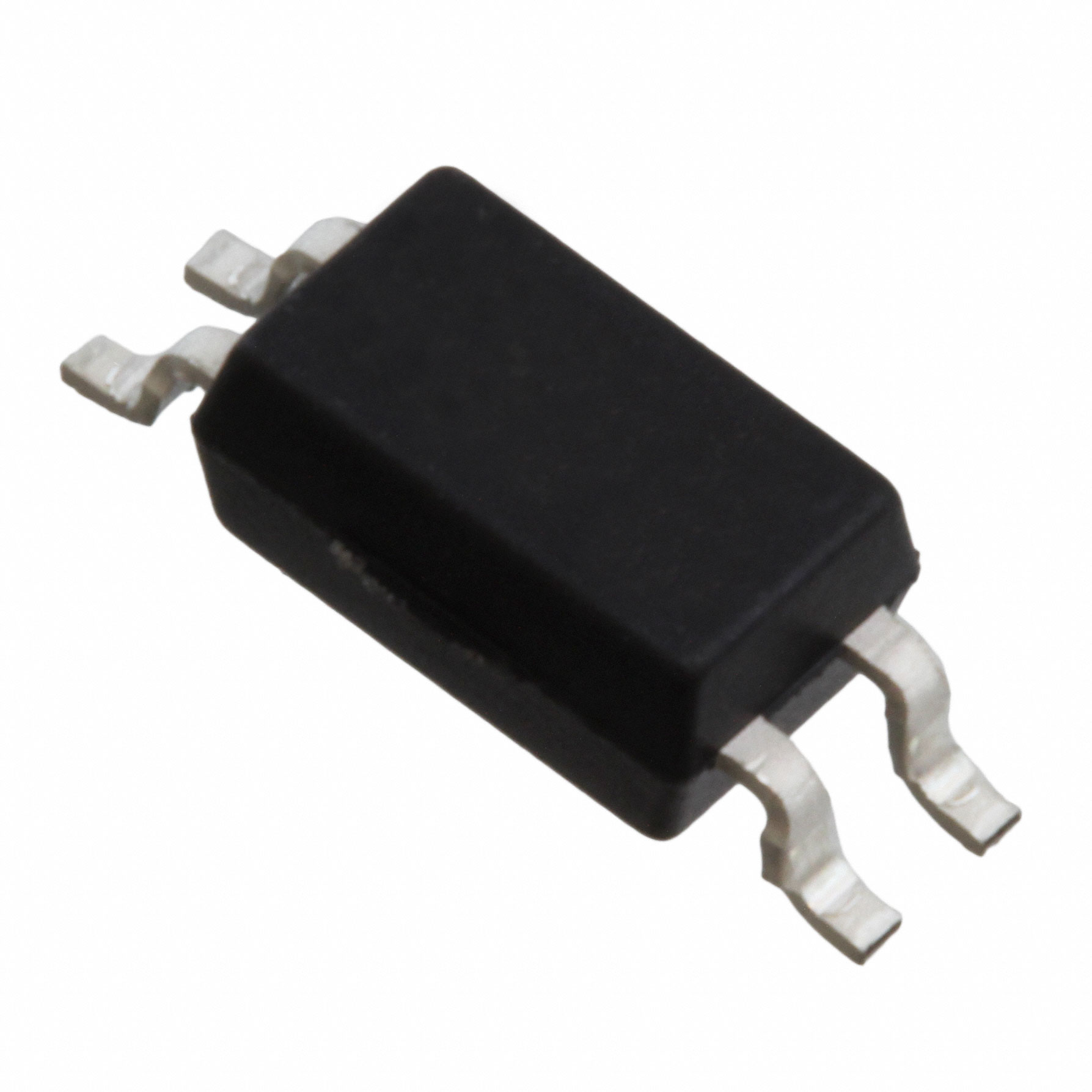

VOS618AT

产品分类: 隔离器
产品描述: 1 SSOP-4 贴片安装,黏合安装 2.6mm*4.4mm*2mm
供应商型号: UA-VOS618AT
供应商: 海外现货
标准整包数: 3000
VISHAY INTERTECHNOLOGY 隔离器 VOS618AT

VOS618AT概述

    VOS618A 光电耦合器技术手册

    1. 产品简介


    产品类型:光电耦合器
    主要功能:通过光信号实现两个电隔离电路间的信号传输
    应用领域:通信设备、工业控制、电池供电设备、办公机械、可编程控制器等

    2. 技术参数


    - 输入端:
    - 反向电压(VR):6 V
    - 正向电流(IF):50 mA
    - 输入功率耗散(Pdiss):70 mW
    - 输入电容(CI):8 pF

    - 输出端:
    - 集电极-发射极电压(VCEO):80 V
    - 发射极-集电极电压(VECO):7 V
    - 集电极电流(IC):50 mA(连续),100 mA(脉冲)
    - 输出功率耗散(Pdiss):150 mW
    - 输出安全功率(PSO):300 mW

    - 耦合特性:
    - 隔离测试电压(VISO):3750 VRMS
    - 最大瞬态隔离电压(VIOTM):6000 V峰值
    - 最大重复峰值隔离电压(VIORM):565 V峰值
    - 集电极-发射极饱和电压(VCEsat):0.12 V 至 0.4 V(IF = 1 mA, IC = 0.25 mA)
    - 耦合电容(CC):0.3 pF(f = 1 MHz)
    - 电流转移比(CTR):
    - VOS618A:50% 至 600%
    - VOS618A-2:63% 至 125%
    - VOS618A-3:100% 至 200%
    - VOS618A-7:80% 至 160%
    - VOS618A-8:130% 至 260%

    3. 产品特点和优势


    - 高电流转移比(CTR):在低输入电流下具有高的CTR,适合用于需要高效传输的应用场景。
    - 低剖面封装:采用半间距小扁平封装,适用于空间受限的设计。
    - 高共模瞬变抑制能力:提高了电路的稳定性和可靠性。
    - 宽广的工作温度范围:可在极端环境下稳定运行。

    4. 应用案例和使用建议


    应用案例:
    - 在工业控制系统中用于信号隔离。
    - 在电池供电设备中用于提高电源效率。
    - 在办公机械中用于确保信号的安全传输。
    使用建议:
    - 确保正向电流不超过50 mA,以避免过热。
    - 使用时注意散热设计,尤其是在高负载条件下。
    - 考虑到不同工作温度下的性能变化,建议进行温度补偿设计。

    5. 兼容性和支持


    - 认证信息:
    - UL1577(文件编号E52744)
    - cUL
    - DIN EN 60747-5-5 (VDE 0884-5)(选项1)
    - FIMKO EN 60065, EN 60950-1
    - CQC GB4943.1-2011 和 GB8898-2011(适用于海拔低于2000米的安装)
    - 客户支持:如需更多信息,请联系销售办公室。

    6. 常见问题与解决方案


    - 问题1:设备发热严重
    解决方法:检查负载电阻是否合适,必要时增加散热措施。
    - 问题2:信号传输不稳定
    解决方法:检查输入电流是否在额定范围内,调整电路设计以提高稳定性。
    - 问题3:设备无法正常启动
    解决方法:确认接线无误,重新校准输入电压和电流。

    7. 总结和推荐


    总结:
    VOS618A 光电耦合器是一款性能优异的产品,具有高电流转移比、低耦合电容和高隔离电压等显著特点。它非常适合用于各种需要高可靠性和信号隔离的应用场景。
    推荐:
    鉴于其出色的性能和广泛的应用范围,我们强烈推荐使用VOS618A光电耦合器。无论是在工业控制还是办公机械等领域,它都能提供卓越的表现。

VOS618AT参数

参数
数据速率 -
通道数量 1
长*宽*高 2.6mm*4.4mm*2mm
通用封装 SSOP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VOS618AT厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOS618AT数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VOS618AT VOS618AT数据手册

VOS618AT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1938 ¥ 1.6236
6000+ $ 0.1825 ¥ 1.5294
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 4870.8
