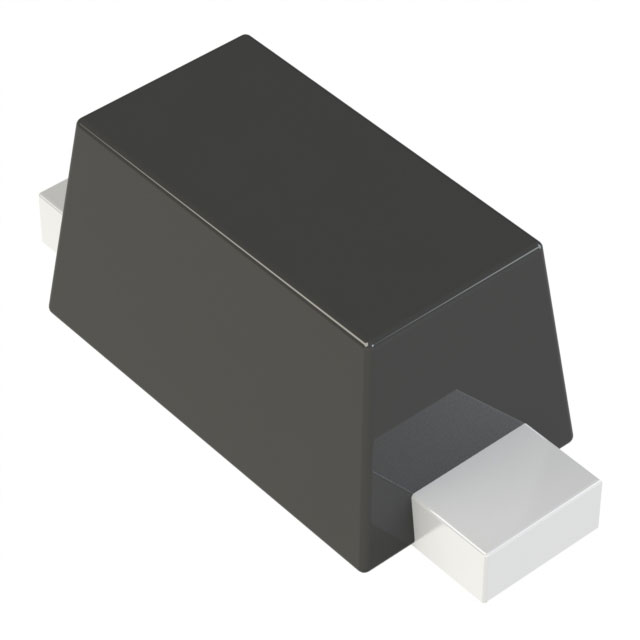

VESD05A1-02V-G3-08

产品分类: TVS二极管/ESD抑制器
产品描述: 5V 单向 192W 16A 12V 6V SC-79,SOD-523 贴片安装
供应商型号: TS-VESD05A1-02V-G3-08
供应商: 海外现货
标准整包数: 8000
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VESD05A1-02V-G3-08

VESD05A1-02V-G3-08概述

    VESD05A1-02V (-G3-08 / HG3-08) Single ESD-Protection Diode

    1. 产品简介


    VESD05A1-02V 是 Vishay 半导体公司推出的一款单向瞬态电压抑制二极管(ESD 保护二极管),采用紧凑型 SOD-523 封装。该器件主要用于信号线和数据线的瞬态电压保护,适用于各种消费电子产品、通信设备及汽车电子等领域。

    2. 技术参数


    - 封装类型:SOD-523
    - 工作范围:0 V 到 5 V
    - 最大反向工作电压:5 V
    - 反向泄漏电流:< 0.1 μA
    - 浪涌电流:16 A(8/20 μs)
    - ESD 防护能力:± 30 kV 接触放电;± 30 kV 空气放电
    - 工作温度范围:-55°C 至 +150°C
    - 存储温度范围:-55°C 至 +150°C

    3. 产品特点和优势


    - 小型封装:SOD-523 封装,厚度小于 0.7 mm,非常适合空间受限的应用。
    - 高可靠性:通过 AEC-Q101 认证,适用于严苛的汽车电子环境。
    - 低漏电流:反向泄漏电流小于 0.1 μA,保证了低功耗和高稳定性。
    - 高浪涌承受能力:能够承受高达 16 A 的浪涌电流,有效防止瞬态电压损害。
    - 无铅锡镀层:表面金属采用无铅锡镀层,适合现代环保要求。

    4. 应用案例和使用建议


    VESD05A1-02V 常用于保护信号线和数据线免受瞬态电压的冲击,例如在手机、平板电脑、笔记本电脑、无线通信设备等产品中。在实际应用中,应将该二极管的一端连接到地,另一端连接到需要保护的数据线或信号线。
    使用建议:
    - 在布线时尽量减少引线长度,以降低寄生电感和电容的影响。
    - 选择合适的电源滤波电容和去耦电容,以减小噪声对电路的影响。
    - 在布局上要确保该二极管尽可能靠近被保护线路,以增强防护效果。

    5. 兼容性和支持


    VESD08-24D2 是 Vishay 提供的一种与 VESD05A1-02V 相关的产品。Vishay 为客户提供全面的技术支持和售后服务,可通过其官方网站上的联系页面获取更多信息。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 反向电流过大 | 检查工作电压是否超出了规定的最大值,适当调整系统设计。 |
    | 瞬态响应慢 | 确保连接线路尽量短且粗,减少引线电感。 |
    | 稳定性差 | 检查是否受到外部电磁干扰,添加屏蔽措施并重新布线。 |

    7. 总结和推荐


    总体来说,VESD05A1-02V 是一款高性能的 ESD 保护二极管,具有优异的瞬态电压保护能力和小巧的封装,适用于多种消费电子和通信设备。其稳定可靠的设计和广泛的工作温度范围使其在市场上具有较高的竞争力。因此,我们强烈推荐这款产品用于各类需要瞬态电压保护的应用场景。

VESD05A1-02V-G3-08参数

参数
峰值脉冲功率 192W
极性 单向
工作电压 5V
箝位电压 12V
击穿电压 6V
峰值脉冲电流 16A
SC-79,SOD-523
通用封装 SC-79,SOD-523
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VESD05A1-02V-G3-08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VESD05A1-02V-G3-08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VISHAY INTERTECHNOLOGY VESD05A1-02V-G3-08 VESD05A1-02V-G3-08数据手册

VESD05A1-02V-G3-08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ $ 0.0512 ¥ 0.4355
16000+ $ 0.048 ¥ 0.4077
24000+ $ 0.0456 ¥ 0.3876
40000+ $ 0.0445 ¥ 0.3779
80000+ $ 0.0433 ¥ 0.3682
库存: 32000
起订量: 8000 增量: 1
交货地:
最小起订量为:8000
合计: ¥ 3484
