首页  >  产品百科  >  VLWTG9600

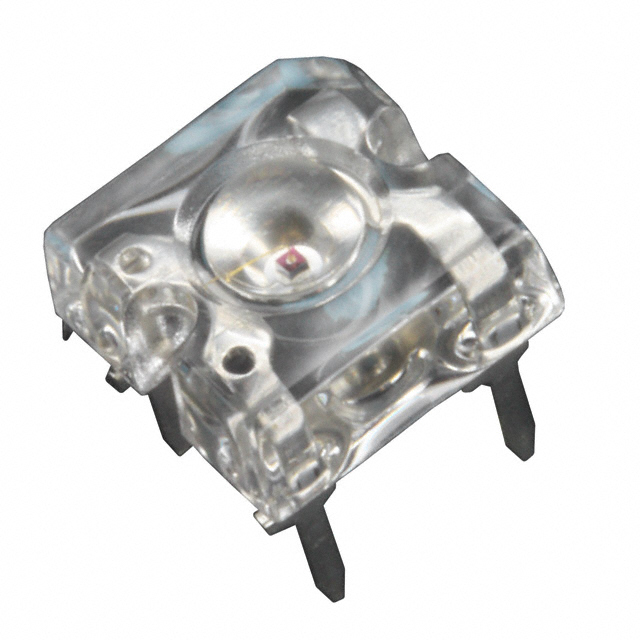

VLWTG9600

产品分类: 发光二极管
产品描述: 威世 绿光LED, TELUX系列, Super Flux封装, 波长535 nm, 4000 mlm, 7.62 x 7.62 x 2.65mm
供应商型号: UA-VLWTG9600
供应商: 海外现货
标准整包数: 70

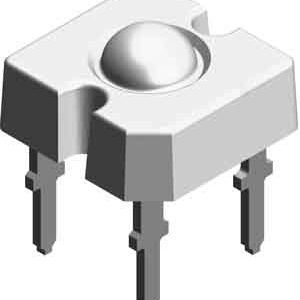

VISHAY INTERTECHNOLOGY 发光二极管 VLWTG9600

VLWTG9600概述

    VLWTG9600 True Green LED 技术手册

    产品简介


    VLWTG9600 是 Vishay Semiconductors 生产的一款清晰、非扩散型 LED。专为需要高光通量的应用而设计,采用高度发展的 InGaN 技术封装于工业标准的 7.62 mm 方形封装中。它特别适用于要求高环境温度运行条件的应用场合。

    技术参数


    - 产品系列:功率型
    - 半强度角:±30°
    - 绝对最大额定值
    - 反向电压(IR=10μA):5 V
    - 直流正向电流(Tamb≤50°C):50 mA
    - 瞬态正向电流(tp≤10 μs):0.1 A
    - 功率耗散(PV):230 mW
    - 结温(Tj):100 °C
    - 工作温度范围(Tamb):-40 °C 至 +110 °C
    - 储存温度范围(Tstg):-55 °C 至 +110 °C
    - 焊接温度(t≤5 s,距管脚1.5 mm处预热温度100 °C/30 s):260 °C
    - 结至环境的热阻(RthJA):200 K/W
    - 结至引脚的热阻(RthJP):90 K/W

    产品特点和优势


    - 高光通量:典型光通量为 2000 至 2500 mln。
    - 优异的热消散能力:结至引脚的热阻为 90 K/W。
    - 高工作温度范围:从 -40 °C 到 +110 °C。
    - 自动插装管式包装:每管的光通量和颜色分类。
    - 小机械公差:允许精确使用外部反射器或光导体。
    - 兼容焊接工艺:符合 CECC 00802 和 J-STD-020 标准。
    - ESD 耐压能力:高达 1 kV(根据 JESD22-A114-B)。
    - 通过 AEC-Q101 认证。

    应用案例和使用建议


    VLWTG9600 适用于多种室外照明应用,例如交通信号灯和标志。其高光通量和耐高温特性使其成为替代小型白炽灯的理想选择。在使用时,建议确保 LED 的工作温度不超过其最大额定值,特别是在高功率应用中,要注意散热管理以延长使用寿命。

    兼容性和支持


    - 兼容性:符合 CECC 00802 和 J-STD-020 标准。
    - 支持服务:Vishay 提供技术支持和售后服务,具体联系方式见官网。

    常见问题与解决方案


    1. Q:VLWTG9600 的工作温度范围是多少?
    - A:VLWTG9600 的工作温度范围为 -40 °C 至 +110 °C。
    2. Q:如何处理过高的正向电流问题?
    - A:若正向电流超过其最大额定值,请降低驱动电流或采取更好的散热措施。
    3. Q:如何确定 VLWTG9600 的光通量类别?
    - A:VLWTG9600 的光通量按标准分组,具体参见手册表格。

    总结和推荐


    总体而言,VLWTG9600 是一款高性能的绿色 LED,具备高光通量、优异的热管理和广泛的工作温度范围。这些特性使其非常适合各种严苛环境下的室外照明应用。强烈推荐对光通量和工作温度有较高要求的应用场景使用此产品。
    如果您有任何技术问题,可联系 Vishay 官方支持团队。

VLWTG9600参数

参数
透镜类型 透明
Vf-正向电压 3.9V
透镜形状 圆形,带圆顶
波长 523nm
测试电流 50mA
显示颜色 绿色
视角 60°
长*宽*高 7.62mm*7.62mm*6.4mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 管装

VLWTG9600厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VLWTG9600数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VLWTG9600 VLWTG9600数据手册

VLWTG9600封装设计

查看详情并下载
Symbol
Footprint
3D Model
