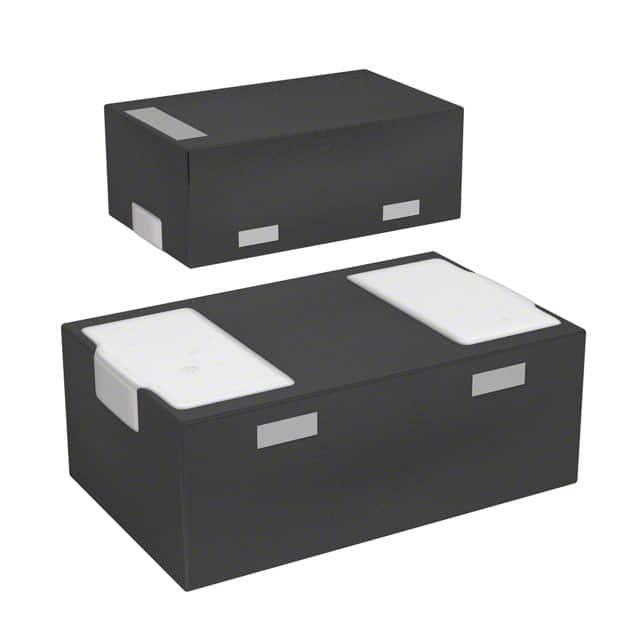

VCUT05B1-DD1-G-08

产品分类: TVS二极管/ESD抑制器
产品描述: 5.5V 双向 38W 3A 12.5V 6V SOD-882 贴片安装
供应商型号: 30C-VCUT05B1-DD1-G-08 LLP1006-2M
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VCUT05B1-DD1-G-08

VCUT05B1-DD1-G-08概述

    VCUT05B1-DD1 Vishay Semiconductors ESD Protection Diode

    产品简介


    VCUT05B1-DD1 是 Vishay Semiconductors 公司推出的一款双向对称(BiSy)单线 ESD 保护二极管。该器件主要用于信号或数据线路的 ESD(静电放电)保护,能够钳位正负过电压瞬变至地电位。VCUT05B1-DD1 集成了低泄漏电流、低寄生电容等特性,非常适合用于需要高隔离度的应用场合。

    技术参数


    以下是 VCUT05B1-DD1 的主要技术参数:
    - 封装尺寸:LLP1006-2M
    - 最大工作电压:± 5.5 V
    - 最大峰值脉冲电流:IPP = 3 A
    - 峰值脉冲功率:PPP = 38 W
    - 电容:10 pF @ 1 MHz
    - 泄漏电流:< 0.1 μA @ 5.5 V
    - 反向击穿电压:VBR = 6 V 至 8.5 V
    - 钳位电压:VC = 8.3 V 至 12.5 V
    - 工作温度范围:-55°C 到 +145°C
    - 存储温度范围:-55°C 到 +150°C
    - ESD 免疫力:IEC 61000-4-2 规定,接触放电 ± 30 kV 和空气放电 ± 30 kV

    产品特点和优势


    1. 超紧凑封装:LLP1006-2M 封装,高度低于 0.4 mm,适用于空间受限的应用。
    2. 高可靠性:低泄漏电流和低电容设计,确保长期稳定运行。
    3. 快速响应:得益于短引线和小封装尺寸,能够有效处理快速瞬变,如 ESD 放电。
    4. 免检验证:通过标准视觉检查即可验证焊接,无需 X 射线检查。
    5. 环保材料:无毛刺生长的镍钯金镀层,符合环保标准。

    应用案例和使用建议


    VCUT05B1-DD1 广泛应用于消费电子、通信设备和汽车电子等领域。例如,在手机和平板电脑中用于保护 USB 端口免受 ESD 损害。为了充分发挥其性能,建议在设计时考虑以下几点:
    - 尽量缩短保护二极管到被保护电路的距离,减少杂散电感和电容。
    - 在可能的情况下,增加铜箔接地,以降低接地电阻。
    - 考虑选择合适的 PCB 布局,确保 ESD 电流能够迅速泄放。

    兼容性和支持


    VCUT05B1-DD1 与常见的 SMT 贴片工艺兼容,可在多种电路板上直接焊接。Vishay Semiconductors 提供全面的技术支持,包括产品文档、样品申请和工程咨询服务。对于任何技术疑问,可以通过 ESDprotection@vishay.com 进行联系。

    常见问题与解决方案


    1. 问题:焊接过程中出现虚焊现象。
    - 解决方案:检查焊接条件是否符合制造商的推荐标准,如温度、时间和压力。
    2. 问题:测量到的电容值不符合规格。
    - 解决方案:确保测试仪器的频率设置正确,应为 1 MHz。
    3. 问题:ESD 免疫力未达到预期。
    - 解决方案:检查 PCB 设计是否有不当之处,特别是地线布局和去耦电容的位置。

    总结和推荐


    VCUT05B1-DD1 是一款高性能的 ESD 保护二极管,具有紧凑封装、低电容和高可靠性的特点。它适合各种电子设备中的信号和数据线路保护。无论是从技术规格还是应用角度来看,该产品都表现出色。因此,强烈推荐使用 VCUT05B1-DD1 来提高产品的 ESD 免疫力,从而提升整体质量和可靠性。

VCUT05B1-DD1-G-08参数

参数
极性 双向
工作电压 5.5V
箝位电压 12.5V
击穿电压 6V
峰值脉冲电流 3A
峰值脉冲功率 38W
SOD-882
通用封装 SOD-882
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VCUT05B1-DD1-G-08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VCUT05B1-DD1-G-08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VISHAY INTERTECHNOLOGY VCUT05B1-DD1-G-08 VCUT05B1-DD1-G-08数据手册

VCUT05B1-DD1-G-08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.319
500+ ¥ 0.2123
4000+ ¥ 0.1848
8000+ ¥ 0.165
库存: 3895
起订量: 1 增量: 8000
交货地:
最小起订量为:1
合计: ¥ 0.31
