首页  >  产品百科  >  P6SMB15CA-E3/52

P6SMB15CA-E3/52

产品分类: TVS二极管/ESD抑制器
产品描述: 12.8V 双向 600W 28.3A 21.2V 14.3V SMB(DO-214AA) 贴片安装
供应商型号: F-P6SMB15CA-E3/52
供应商: 海外现货
标准整包数: 750

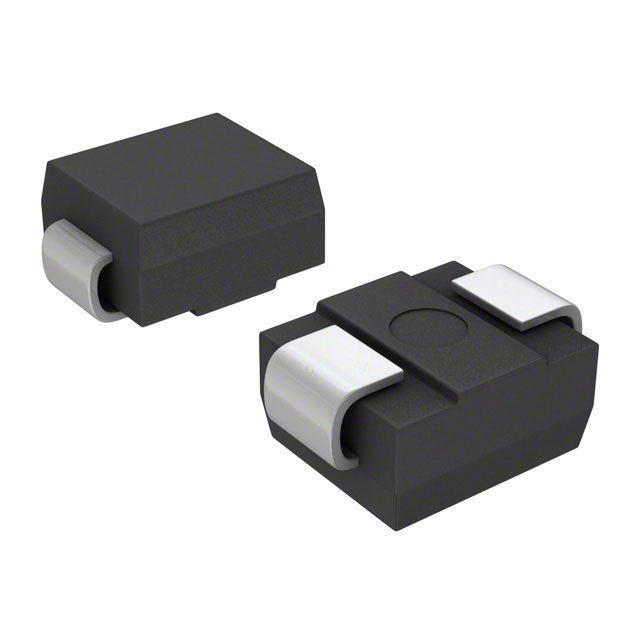

VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 P6SMB15CA-E3/52

P6SMB15CA-E3/52概述

    P6SMB系列瞬态电压抑制器技术手册

    产品简介


    P6SMB系列瞬态电压抑制器(TVS)是 Vishay General Semiconductor 推出的一款表面贴装型(Surface Mount)瞬态电压保护器件。这些器件适用于双向应用,能够有效保护敏感电子设备免受电压瞬变的影响,例如感应负载切换和灯泡等引起的瞬变。主要应用领域包括消费类电子、计算机、工业和电信设备中的IC、MOSFET及传感器信号线路保护。

    技术参数


    - 峰值脉冲功率(PPP):在10/1000 μs波形下的峰值功率为600瓦。
    - 峰值脉冲电流(IPPM):在10/1000 μs波形下,不同的型号有不同的电流值。
    - 最大功率耗散(PD):在无限热沉条件下,25°C时的最大耗散功率为5.0瓦。
    - 峰值正向浪涌电流(IFSM):单个半正弦波脉冲的8.3毫秒峰值正向浪涌电流为100安培(仅限单向类型)。
    - 额定工作温度范围:存储和工作温度范围为-65至+150°C。
    - 封装类型:SMB (DO-214AA)。

    产品特点和优势


    1. 低剖面封装:适合自动装配。
    2. 玻璃钝化芯片接合:提高长期可靠性。
    3. 高浪涌能力:峰值脉冲功率可达600瓦,重复率(占空比)为0.01%。
    4. 快速响应时间:非常快的响应速度,减少瞬态冲击对电路的影响。
    5. 符合行业标准:满足MSL等级1标准(J-STD-020),并在高温回流焊接过程中达到最高峰值温度260°C。
    6. 汽车应用认证:部分型号通过AEC-Q101认证,适合汽车应用。

    应用案例和使用建议


    - 消费类电子产品:用于电视机、机顶盒等设备的电源保护。
    - 计算机系统:用于主板上的电压瞬变保护。
    - 工业设备:保护PLC、工业自动化设备中的电路板。
    - 通信设备:确保无线通信设备在各种环境下的稳定运行。
    使用建议:
    - 在实际应用中,应将TVS放置在电路中可能产生电压瞬变的位置,以实现最佳保护效果。
    - 考虑到热管理,建议使用较大的铜散热片并合理布局电路板,以便更好地散热。
    - 定期检查和测试,确保TVS保持良好的工作状态。

    兼容性和支持


    - 兼容性:与大多数PCB制造和组装工艺兼容。
    - 支持:对于具体的技术问题,可以联系Vishay官方技术支持,邮件地址包括DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com。

    常见问题与解决方案


    1. 问题:TVS的工作温度超出规定范围。
    解决方案:检查安装环境,确保在规定的温度范围内运行。如果需要,增加散热措施。
    2. 问题:TVS未达到预期的瞬态保护效果。
    解决方案:确认所选型号是否匹配应用需求,必要时选择更高功率或不同类型的TVS。
    3. 问题:安装过程中出现焊接不良。
    解决方案:检查焊接工艺和材料,确保焊接质量和焊接温度。

    总结和推荐


    P6SMB系列瞬态电压抑制器是一款高性能、高可靠性的保护器件,具有广泛的应用场景和多样化的型号选择。其独特的设计和优异的性能使其成为众多电子设备中不可或缺的一部分。对于需要高效瞬态电压保护的应用,强烈推荐使用P6SMB系列TVS。

P6SMB15CA-E3/52参数

参数
极性 双向
工作电压 12.8V
箝位电压 21.2V
击穿电压 14.3V
峰值脉冲电流 28.3A
峰值脉冲功率 600W
DO-214AA,SMB
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P6SMB15CA-E3/52厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

P6SMB15CA-E3/52数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VISHAY INTERTECHNOLOGY P6SMB15CA-E3/52 P6SMB15CA-E3/52数据手册

P6SMB15CA-E3/52封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.0465 ¥ 0.3939
2250+ $ 0.0461 ¥ 0.3904
库存: 18000
起订量: 1500 增量: 750
交货地:
最小起订量为:1500
合计: ¥ 590.85
