VEMD2500X01

产品分类: 光电传感器
产品描述: 900nm 100ns SMD 贴片安装 2.3mm*2.3mm*2.77mm
供应商型号: 1870778
供应商: 海外现货
标准整包数: 5

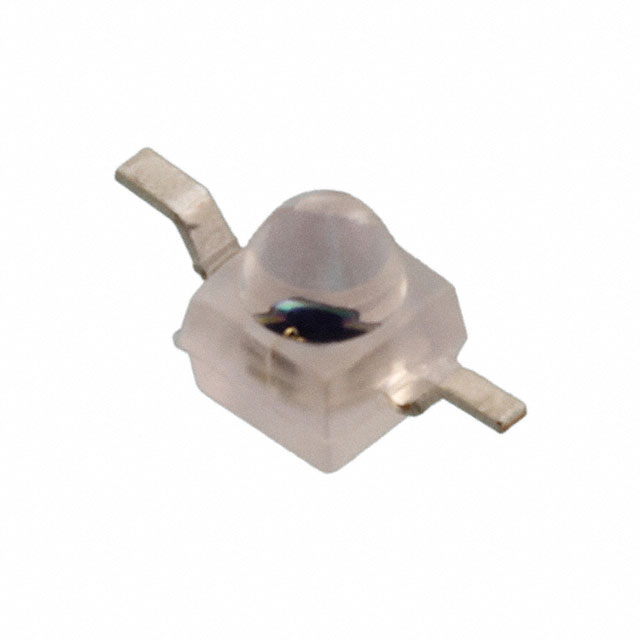

VISHAY INTERTECHNOLOGY 光电传感器 VEMD2500X01

VEMD2500X01概述

    Vishay Semiconductors VEMD2500X01 和 VEMD2520X01 PIN 光电二极管技术手册

    产品简介


    VEMD2500X01 和 VEMD2520X01 是 Vishay Semiconductors 公司推出的高灵敏度和高速 PIN 光电二极管,适用于可见光和近红外辐射检测。这些光电二极管采用清晰环氧树脂封装,具有表面贴装 (SMD) 封装形式,并带有透镜盖。它们主要用于高速光检测应用,如光纤通信、工业自动化、安全系统等领域。

    技术参数


    以下是 VEMD2500X01 和 VEMD2520X01 的关键技术参数:
    | 参数 | 规格 |

    | 光敏感区域 | 0.23 mm² |
    | 反向电压(VR) | 60 V |
    | 功耗(PV) | 215 mW |
    | 结温(Tj) | 100 °C |
    | 工作温度范围(Tamb) | -40 °C 至 +100 °C |
    | 存储温度范围(Tstg) | -40 °C 至 +100 °C |
    | 焊接温度(Tsd) | ≤ 260 °C |
    | 电阻热阻(RthJA) | 250 K/W |
    | 光照度下的反向光电流(Ira)| 8.5 µA 至 17 µA |
    | 半敏感角(ϕ) | ± 15 ° |
    | 峰值灵敏波长(λp) | 900 nm |
    | 光谱带宽范围(λ0.1) | 350 nm 至 1120 nm |

    产品特点和优势


    1. 高灵敏度:VEMD2500X01 和 VEMD2520X01 具有高灵敏度,能够有效检测低强度光线。
    2. 快速响应:它们拥有快响应时间,可以实现高速光信号的实时检测。
    3. 兼容性:这些二极管与 Vishay 的红外发射器系列相匹配,方便集成到现有系统中。
    4. 封装形式:提供两种不同的封装形式(GW, RGW),适合多种安装需求。
    5. 环境适应性强:能够在较宽的工作温度范围内稳定工作,且符合 AEC-Q101 标准。

    应用案例和使用建议


    VEMD2500X01 和 VEMD2520X01 主要应用于高速光检测领域,如:
    1. 光纤通信:用于光接收器,检测传输信号。
    2. 工业自动化:监测机械运动、物体位置等。
    3. 安全系统:门禁控制、入侵检测等。
    使用建议:
    - 在安装过程中,确保正确匹配焊接温度和使用干燥条件,以避免由于湿气吸收而导致的性能下降。
    - 高速检测场合下,注意选择合适的外部电路参数(如负载电阻)以优化响应时间和信号处理效率。

    兼容性和支持


    VEMD2500X01 和 VEMD2520X01 可以与 Vishay 的其他产品系列无缝对接,如 VSMB2000X01 红外发射器。此外,Vishay 提供详细的规格说明书和技术支持服务,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题: 如何判断是否需要进行烘烤处理?
    - 解决方案: 检查包装上的湿度敏感等级标签,按照 J-STD-020 标准处理。

    - 问题: 响应时间过慢怎么办?
    - 解决方案: 调整外部电路参数(如负载电阻)并确认焊接条件正确无误。

    总结和推荐


    总体来说,VEMD2500X01 和 VEMD2520X01 非常适合需要高灵敏度和高速光检测的应用场景。它们不仅具备出色的性能指标,而且在各种复杂环境中表现稳定。推荐用于对精度和响应速度要求较高的光检测项目。
    综合评价:
    - 优点:高灵敏度、快速响应、兼容性好、环境适应性强。
    - 适用场景:光纤通信、工业自动化、安全系统等领域。
    综上所述,如果您正在寻找高性能的光电二极管来满足高速光检测需求,VEMD2500X01 和 VEMD2520X01 是理想的选择。

VEMD2500X01参数

参数
输出类型 -
感应方式 -
最小工作供电电压 -
光源 -
响应时间 100ns
感应距离 -
最大工作供电电压 -
波长 900nm
颜色感应 -
长*宽*高 2.3mm*2.3mm*2.77mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VEMD2500X01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VEMD2500X01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY VEMD2500X01 VEMD2500X01数据手册

VEMD2500X01封装设计

查看详情并下载
Symbol
Footprint
3D Model
