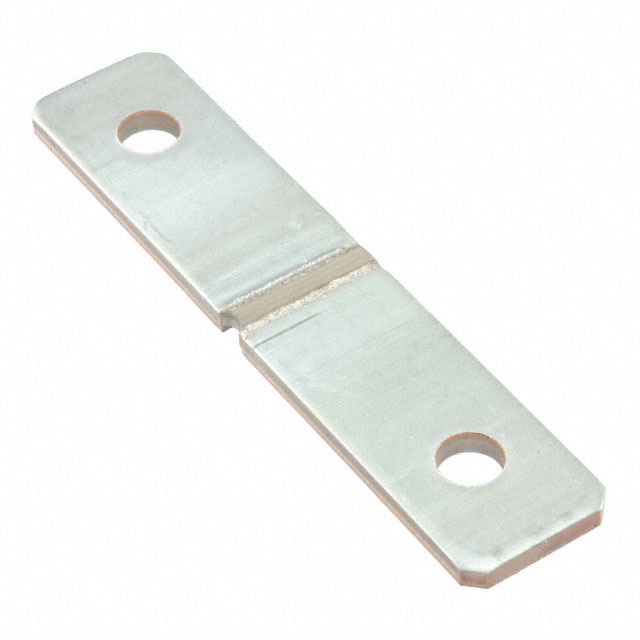

WSBS8518L0500JK14

产品分类:
产品描述: Vishay 铝壳电阻, WSBS8518系列, 36W额定功率, 50μΩ电阻值, ±5%容差
供应商型号: 541-3320-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY  WSBS8518L0500JK14

WSBS8518L0500JK14概述


    产品简介


    Vishay Dale的WSBS8518系列是Power Metal Strip®电池分流电阻器,采用锡(Sn)镀层,具有极低的阻值(如50 μΩ、100 μΩ、125 μΩ和250 μΩ)。这类电阻器广泛应用于电池管理、电流检测、电源管理和汽车电子等领域。

    技术参数


    - 型号:WSBS8518...14
    - 尺寸:8518
    - 功率等级:36 W
    - 温度范围:-65°C至+170°C
    - 电阻范围:50 μΩ至1000 μΩ
    - 可用阻值:50 μΩ、100 μΩ、125 μΩ、250 μΩ
    - 重量(典型值):33.7 g 至 37.9 g(根据具体阻值)
    - 额定电流:依据功率/阻值
    - 电压测试点:顶部/底部镀锡(2.5 µm至8.0 µm镍层,边缘未镀)
    - 温度系数:50 μΩ时为± 200 ppm/°C;100 μΩ/125 μΩ时为± 175 ppm/°C;250 μΩ时为± 110 ppm/°C
    - 热电效应:50 μΩ时< 1 μV/°C;100 μΩ、125 μΩ、250 μΩ时< 3 μV/°C
    - 其他:AEC-Q200认证;材料分类见 www.vishay.com/doc?99912

    产品特点和优势


    - 高功率密度:该电阻器在小型封装中具备出色的功率处理能力。
    - 镀锡工艺:辅助PCB组装并提供良好的腐蚀保护。
    - 低电阻值:通过专有工艺实现。
    - 全焊接结构:确保高度稳定性和可靠性。
    - 超低电感:< 5 nH。
    - 低热电动势:< 1 μV/°C。
    - 耐温范围宽:可承受极端温度条件。

    应用案例和使用建议


    WSBS8518系列电阻器适用于电池管理系统中的电流监测,能够精确测量大电流。例如,在电动汽车电池管理系统中,这些电阻器可以用于测量高精度的电流,从而保障系统的安全和效率。使用时应注意避免过载,同时保持良好的散热环境以确保其正常工作。

    兼容性和支持


    WSBS8518系列电阻器具有广泛的兼容性,可与其他标准电子组件无缝集成。厂商提供技术支持,包括技术咨询(联系ww2cresistors@vishay.com)和详细的文档资源(如 www.vishay.com/doc?91000)。此外,这些电阻器通过AEC-Q200认证,满足汽车电子应用的需求。

    常见问题与解决方案


    - 问题:过热问题导致电阻器失效。
    - 解决方案:确保电阻器安装在具有良好散热条件的位置,避免过载运行。

    - 问题:焊接时出现虚焊现象。
    - 解决方案:检查焊接工艺,确保焊点充分且牢固。
    - 问题:电阻值漂移。
    - 解决方案:定期校准设备,确保系统稳定性。

    总结和推荐


    WSBS8518系列电阻器以其高功率密度、极低的电感和出色的热稳定性,在多种应用中表现出色。尤其适合电池管理系统和高电流监测场合。推荐使用这些电阻器来提高系统的可靠性和效率。

WSBS8518L0500JK14参数

参数
长*宽*高 85mm*38.1mm*27.7mm
应用等级 汽车级
零件状态 在售
包装方式 散装

WSBS8518L0500JK14厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSBS8518L0500JK14数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY VISHAY INTERTECHNOLOGY WSBS8518L0500JK14 WSBS8518L0500JK14数据手册

WSBS8518L0500JK14封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.42 ¥ 144.3683
10+ $ 12.2335 ¥ 101.3853
50+ $ 9.954 ¥ 82.4942
100+ $ 9.2088 ¥ 76.3178
250+ $ 8.3929 ¥ 69.556
500+ $ 7.8827 ¥ 65.3282
1000+ $ 7.4496 ¥ 61.7382
库存: 38
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 144.36
直接购买
加入购物车
