VEMD2023SLX01

产品分类: 光电传感器
产品描述: 940nm 100ns SMD 贴片安装,黏合安装 2.3mm*2.55mm*2.3mm
供应商型号: UA-VEMD2023SLX01
供应商: 海外现货
标准整包数: 3000
VISHAY INTERTECHNOLOGY 光电传感器 VEMD2023SLX01

VEMD2023SLX01概述

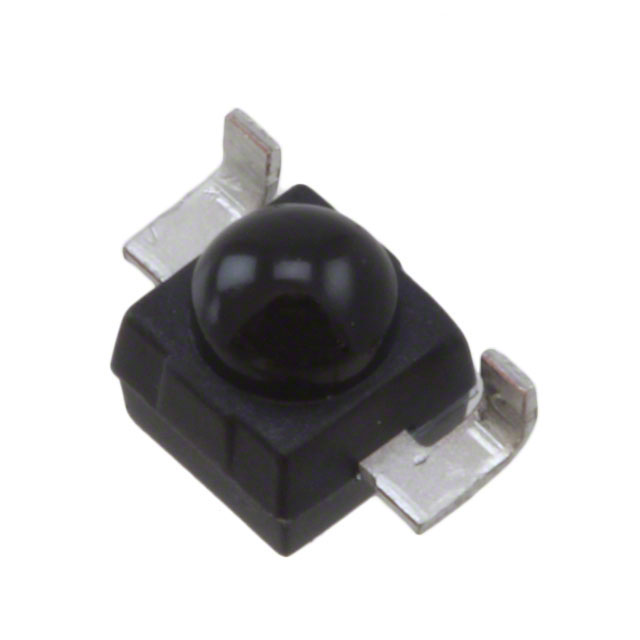

    Vishay VEMD2023SLX01 Silicon PIN Photodiode

    1. 产品简介


    VEMD2023SLX01是 Vishay Semiconductors 生产的一款高灵敏度、高速PIN光敏二极管,采用小型侧视表面贴装封装(SMD),配备圆顶透镜和日光阻挡滤波器。滤波器匹配830至950纳米波长范围内的红外发射器。其感光芯片面积为0.23平方毫米。

    2. 技术参数


    - 封装类型: 表面贴装
    - 封装形式: 侧视
    - 尺寸(长x宽x高,单位:毫米): 2.3 x 2.55 x 2.3
    - 合格认证: AEC-Q101
    - 最大反向电压: 60伏
    - 功率耗散(环境温度≤25°C): 215毫瓦
    - 接合温度: 100°C
    - 操作温度范围: -40°C 至 +100°C
    - 存储温度范围: -40°C 至 +100°C
    - 焊锡温度: 遵循回流焊轮廓图(见图7)
    - 热阻(接合到环境): 250 K/W
    基本特性(环境温度为25°C,除非另有说明):
    - 正向电压(IF = 50 mA): 1伏
    - 击穿电压(IR = 100 μA,E = 0 V): 32伏
    - 反向暗电流(VR = 10 V,E = 0): 1至10纳安
    - 二极管电容(VR = 0 V,f = 1 MHz,E = 0): 4皮法
    - 开路电压(Ee = 1 mW/cm²,λ = 950 nm): 350毫伏
    - Vo 温度系数(Ee = 1 mW/cm²,λ = 950 nm): -2.6 毫伏/开尔文
    - 短路电流(Ee = 1 mW/cm²,λ = 950 nm): 10微安
    - 角度半敏感性: ± 35°
    - 峰值灵敏度波长: 940纳米
    - 光谱带宽范围(λ0.5): 750至1050纳米
    - 上升时间(VR = 10 V,RL = 1 kΩ,λ = 820 nm): 100纳秒
    - 下降时间(VR = 10 V,RL = 1 kΩ,λ = 820 nm): 100纳秒

    3. 产品特点和优势


    - 高辐射灵敏度:适用于需要高精度测量的应用。
    - 快速响应时间:适合高频率信号处理。
    - 日光阻挡滤波器:在日光环境中依然保持稳定性能。
    - 兼容性:可与红外发射器系列 VSMB2943SLX01 匹配使用。
    - 无铅焊接:符合RoHS标准。

    4. 应用案例和使用建议


    - 高响应速度检测器:应用于高速通信系统,如光纤通信。
    - 红外遥控:适用于智能家居、安防系统。
    - 红外数据传输:可用于短距离无线通信。
    - 触摸面板:在触摸屏设备中用于检测手指位置。
    使用建议:
    - 确保安装时正确连接极性。
    - 注意工作温度限制,避免超出最大允许值。
    - 在高湿度环境下使用前应进行预干燥处理。

    5. 兼容性和支持


    VEMD2023SLX01 可以与多种电子设备兼容,具体请参考 Vishay 的技术文档。Vishay 提供了详尽的技术支持和售后服务,可通过 detectortechsupport@vishay.com 联系。

    6. 常见问题与解决方案


    - 问题: 如何判断设备是否损坏?
    - 解决方案: 使用万用表测量反向暗电流,如果值异常则可能损坏。

    - 问题: 设备在高温环境下表现不佳。
    - 解决方案: 确保设备工作在规定的工作温度范围内,并在必要时采取散热措施。

    7. 总结和推荐


    综上所述,VEMD2023SLX01 是一款高性能的PIN光敏二极管,具备高灵敏度、快速响应时间和优异的日光阻挡性能。它适用于多种工业和消费电子应用。强烈推荐此产品用于需要高精度和高速度的光敏应用场合。
    本文档中的所有信息仅供参考,具体应用时请务必查阅最新版本的手册和技术规格。

VEMD2023SLX01参数

参数
感应方式 -
颜色感应 -
最小工作供电电压 -
最大工作供电电压 -
输出类型 -
光源 -
波长 940nm
感应距离 -
响应时间 100ns
长*宽*高 2.3mm*2.55mm*2.3mm
通用封装 SMD
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VEMD2023SLX01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VEMD2023SLX01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY VEMD2023SLX01 VEMD2023SLX01数据手册

VEMD2023SLX01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.2625 ¥ 2.1998
6000+ $ 0.2525 ¥ 2.116
12000+ $ 0.2325 ¥ 1.9484
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 6599.4
