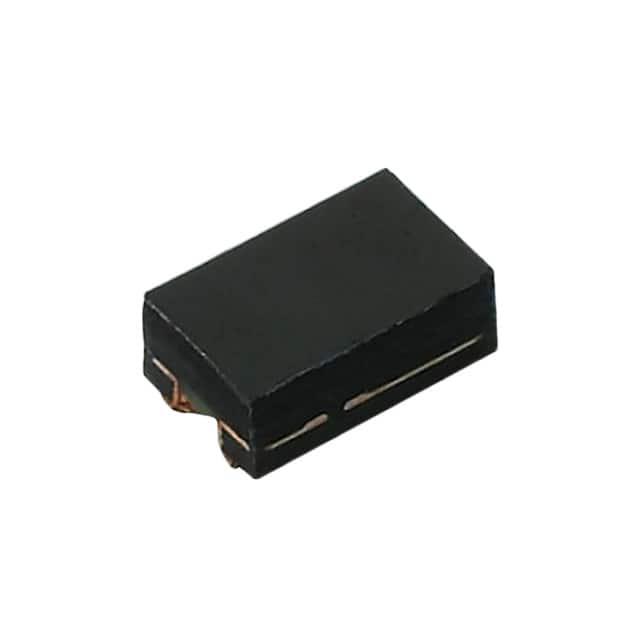

VEMD1160X01

产品分类: 光电传感器
产品描述: Vishay 光电二极管, VEMD系列, 840nm
供应商型号: 30C-VEMD1160X01 0805(2012 公制)
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 光电传感器 VEMD1160X01

VEMD1160X01概述

    Vishay VEMD1160X01 Silicon PIN Photodiode 技术手册

    产品简介


    Vishay Semiconductors 的 VEMD1160X01 是一款高灵敏度和高速响应的硅PIN光敏二极管,具有线性光响应特性。该产品采用低轮廓表面贴装器件(SMD)封装形式,包含了一个具有0.23平方毫米敏感区域的芯片,并配备了日光阻挡滤光片。该器件在汽车、通信和消费电子等多个领域有着广泛的应用前景。

    技术参数


    以下是 VEMD1160X01 的关键技术和性能参数:
    - 封装形式:表面贴装(SMD)
    - 封装外形:0805顶视图
    - 尺寸(长x宽x高,单位mm):2 x 1.25 x 0.85
    - 辐射敏感区域(单位mm²):0.23
    - 最大反向电压(单位V):20
    - 最大功率耗散(单位mW):215
    - 工作温度范围(单位℃):-40至+110
    - 储存温度范围(单位℃):-40至+110
    - 峰值敏感波长(单位nm):840
    - 0.1倍灵敏度带宽(单位nm):700至1070
    - 半敏感角度(单位deg):±70
    - 上升时间(单位ns):60(5V,50Ω负载,820nm波长)
    - 下降时间(单位ns):80(5V,50Ω负载,820nm波长)

    产品特点和优势


    VEMD1160X01 光敏二极管的主要特点包括:
    - 高灵敏度和线性光响应
    - 高速响应时间
    - 配备了日光阻挡滤光片,提高测量精度
    - AEC-Q101认证,适用于汽车领域
    - 包括0.23平方毫米的敏感区域,适合多种检测应用
    这些特性使其成为高精度光电检测的理想选择,在小型信号检测、接近传感器等应用中表现出色。

    应用案例和使用建议


    VEMD1160X01 主要用于高精度光电检测。例如,在接近传感器中,它可以检测物体靠近时的光线变化,实现精确的距离测量。在通信设备中,它能够快速响应并处理高速信号。为了优化应用效果,建议在安装过程中保持适当的散热措施,避免过热导致性能下降。

    兼容性和支持


    VEMD1160X01 采用标准的SMD封装,易于与其他电子元件集成。Vishay提供了详尽的技术支持文档,包括回流焊曲线图和干燥指南,以确保器件在生产和存储过程中的正确使用。此外,Vishay提供专业的技术支持团队,可以通过detectortechsupport@vishay.com获取更多帮助。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    - 问题:反向暗电流过高
    - 解决方法:确保正确的安装和焊接条件,避免反向电压过高
    - 问题:温度漂移较大
    - 解决方法:根据手册中的建议,进行适当的温度补偿校准
    - 问题:高频下的电容过大
    - 解决方法:在设计电路时考虑电容的影响,优化负载条件

    总结和推荐


    VEMD1160X01 是一款高性能的硅PIN光敏二极管,具有出色的灵敏度和响应速度,特别适用于高精度光电检测和通信领域。其强大的兼容性和详细的支持文档使它成为系统设计师的首选之一。总的来说,强烈推荐这款产品用于需要高灵敏度和高速响应的应用场合。
    本文基于Vishay Semiconductors提供的VEMD1160X01技术手册编写,详细介绍了产品的特性和使用方法。希望对读者有所帮助。

VEMD1160X01参数

参数
输出类型 -
光源 -
颜色感应 -
最大工作供电电压 -
最小工作供电电压 -
感应方式 -
感应距离 -
响应时间 60ns
波长 840nm
长*宽*高 2mm*1.25mm*850μm
通用封装 0805
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VEMD1160X01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VEMD1160X01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY VEMD1160X01 VEMD1160X01数据手册

VEMD1160X01封装设计

查看详情并下载
Symbol
Footprint
3D Model
