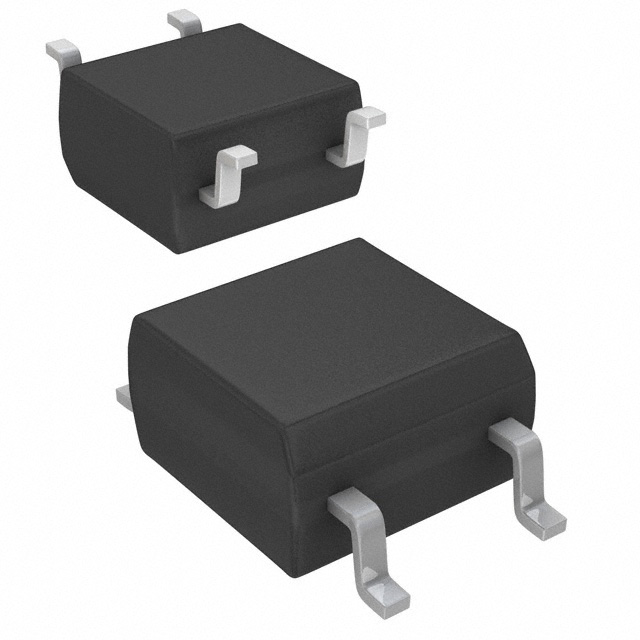

VOM618A-3X001T

产品分类: 隔离器
产品描述: Vishay 光电晶体管输出型光耦, 表面安装, 4针, SOP封装
供应商型号: 78-VOM618A-3X001T
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 隔离器 VOM618A-3X001T

VOM618A-3X001T概述

    VOM618A 光电耦合器技术手册解析

    产品简介


    VOM618A 是 Vishay 半导体公司生产的一款低输入电流光电耦合器,封装形式为 SOP-4,采用迷你扁平封装设计。此光电耦合器具有高电流传输比(CTR)、低输入电流、低耦合电容和高隔离电压等特点。它主要用于信号传输过程中实现两个电气隔离电路之间的连接。

    技术参数


    - 工作温度范围: -55°C 至 +110°C
    - 封装: SOP-4,迷你扁平封装
    - 隔离测试电压: 3750 VRMS
    - 饱和电压: 低
    - 切换时间: 快速
    - 耦合电容: 低
    - 材料分类: 符合环保标准
    - 电源电压: 3750 VRMS 隔离电压
    - 封装: SOP-4,迷你扁平封装
    - 输入端:
    - 直流正向电流: IF = 60 mA
    - 反向电压: VR = 6 V
    - 功耗: Pdiss = 70 mW
    - 瞬态正向电流: IFSM = 2.5 A
    - 输出端:
    - 集电极-发射极电压: VCEO = 80 V
    - 发射极-集电极电压: VECO = 7 V
    - 集电极电流: IC = 50 mA
    - 1 毫秒时集电极电流: IC = 100 mA
    - 输出总功耗: Ptot = 170 mW
    - 电流传输比 (CTR):
    - 低输入电流下 CTR 范围: 40% 至 600%
    - 工作温度下 CTR 范围: 50% 至 600%
    - 切换特性:
    - 非饱和模式: 上升时间和下降时间分别为 5 µs 和 4 µs
    - 饱和模式: 上升时间和下降时间分别为 6 µs 和 29 µs

    产品特点和优势


    - 高隔离电压: 能够承受高达 3750 VRMS 的隔离电压,适用于需要高绝缘要求的应用。
    - 快速切换时间: 非饱和模式下的上升和下降时间为 5 µs 和 4 µs,饱和模式下为 6 µs 和 29 µs,适用于高速通信和控制应用。
    - 低输入电流: 仅为 60 mA,可减少功耗并延长使用寿命。
    - 低耦合电容: 有助于减少信号失真和提高系统稳定性。
    - 广泛的工作温度范围: 能够在 -55°C 至 +110°C 的环境下稳定工作,适合严苛的工业环境。


    应用案例和使用建议


    - 可编程逻辑控制器 (PLCs): 用于实现信号隔离和保护控制系统。
    - 电信行业: 在网络通信设备中提供信号传输的隔离。
    - 照明控制系统: 用于调光器和其他智能照明系统的隔离和控制。
    - 太阳能逆变器: 在太阳能发电系统中进行信号隔离和控制。
    - 交流驱动器: 在电机控制中实现安全隔离。
    使用建议:
    - 在使用过程中应注意散热问题,避免长时间处于高温环境中。
    - 根据实际应用场景选择合适的 CTR 值的产品型号,以满足不同的信号传输需求。
    - 对于高频率应用,建议选择 CTR 值较高的型号以确保足够的信号传输能力。

    兼容性和支持


    - 认证和合规: 通过 UL1577, cUL, FIMKO, CQC 等多种认证,适用于多种应用场合。
    - 封装和引脚配置: SOP-4 封装,便于焊接和组装。
    - 支持和维护: Vishay 公司提供全面的技术支持和售后保障,确保用户在使用过程中能够获得及时帮助。

    常见问题与解决方案


    1. Q: 使用过程中发热严重怎么办?
    - A: 确保 PCB 设计中留有足够的散热通道,并使用热阻较低的材料。
    2. Q: 如何选择合适的 CTR 值?
    - A: 根据具体应用的信号传输需求,选择 CTR 值较高的型号以提高信号传输效率。
    3. Q: 安装过程中需要注意什么?
    - A: 确保焊接温度不超过 260°C,并遵循 Vishay 提供的装配指南。

    总结和推荐


    VOM618A 光电耦合器是一款高性能的产品,具备广泛的适用性和良好的可靠性。它特别适用于需要高隔离电压、快速切换时间和低输入电流的应用场景。经过全面的测试和认证,Vishay 公司为其提供了完善的售后服务和技术支持,因此我们强烈推荐这款产品给需要此类功能的用户和开发者。

VOM618A-3X001T参数

参数
数据速率 -
通道数量 1
长*宽*高 3.85mm*4.4mm*2mm
通用封装 SOP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
