首页  >  产品百科  >  P6SMB200AHM3_A/H

P6SMB200AHM3_A/H

产品分类: TVS二极管/ESD抑制器
产品描述: Vishay 双向,单向TVS二极管, 最大钳位电压 274V, 贴片安装, DO-214AA (SMB)封装, 最小击穿电压 190V
供应商型号: P6SMB200AHM3_A/H
供应商: 国内现货
标准整包数: 50

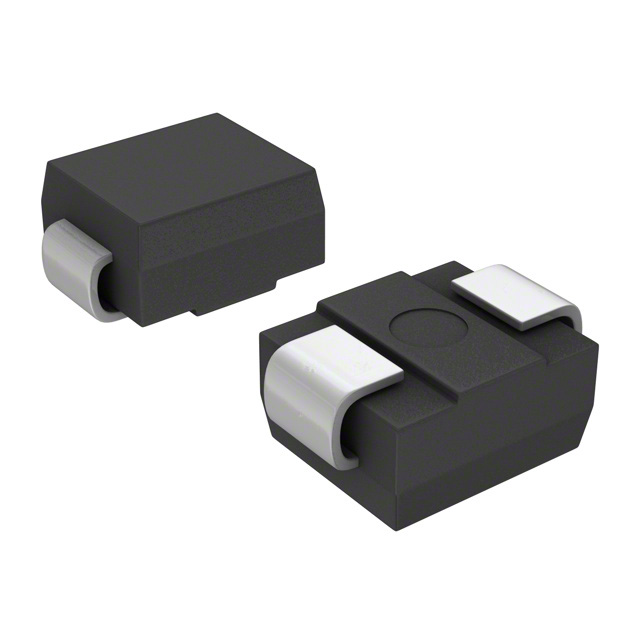

VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 P6SMB200AHM3_A/H

P6SMB200AHM3_A/H概述

    P6SMB系列瞬态电压抑制器技术手册

    1. 产品简介


    P6SMB系列是 Vishay General Semiconductor 公司生产的表面贴装瞬态电压抑制器(TVS),适用于双向应用。这些器件提供了一系列的电压范围,从5.8V到540V,可应用于多种敏感电子设备以保护IC、MOSFET和传感器单元的信号线免受电压瞬变的影响。此外,它们广泛应用于消费电子、计算机、工业及电信设备中。

    2. 技术参数


    - 最大峰值功率:600W(10/1000μs脉冲波形)
    - 峰值脉冲电流:根据不同型号有所不同
    - 反向漏电:5.8V至540V范围内为1.0μA
    - 钳位电压:见电气特性表格
    - 热阻:典型值为100°C/W(Junction-to-Ambient Air)
    - 工作温度范围:-65°C至+150°C
    - 封装:SMB (DO-214AA)
    电气特性:
    - 击穿电压VBR:6.45V至78.8V(IT=10mA)
    - 稳压电压VWM:5.80V至56V
    - 最大重复率:0.01%
    详细技术参数参见电气特性表格和曲线图。

    3. 产品特点和优势


    - 低轮廓封装:适用于自动化装配。
    - 玻璃钝化芯片接合面:提高耐用性。
    - 双向与单向型号:适用不同的应用需求。
    - 高瞬时功率处理能力:可达600W。
    - 优异的钳位能力:响应速度快,能快速吸收浪涌电流。
    - 符合AEC-Q101标准:适合汽车应用。

    4. 应用案例和使用建议


    - 应用案例:P6SMB系列广泛应用于工业和消费电子产品中,特别是在需要保护电路不受电压瞬变影响的场合。
    - 使用建议:确保器件正确放置在铜垫上(0.2英寸 x 0.2英寸),并按要求进行焊接,以确保最佳性能和可靠性。

    5. 兼容性和支持


    - 兼容性:P6SMB系列具有多种封装和型号选择,可适应各种应用场景和环境需求。
    - 支持:制造商提供详尽的技术文档和客户支持,包括产品手册、应用指南和常见问题解答。如有技术疑问,可通过技术支持邮箱联系。

    6. 常见问题与解决方案


    - 问题1:器件安装后无法正常工作。
    - 解决方案:检查焊接是否良好,确认安装位置是否正确。

    - 问题2:温度系数问题导致性能下降。
    - 解决方案:确保工作温度在额定范围内,并采取适当的散热措施。

    7. 总结和推荐


    总结:P6SMB系列瞬态电压抑制器凭借其出色的性能、多样化的型号选择和良好的兼容性,成为了许多应用场景的理想选择。特别是其高效能、耐高温、低功耗的特点,使其在保护敏感电子设备方面表现优异。
    推荐:鉴于其广泛的适用性和卓越的性能表现,强烈推荐使用P6SMB系列瞬态电压抑制器,尤其是在工业和汽车应用领域。如果您需要更详细的信息或支持,请随时联系Vishay的技术支持团队。

P6SMB200AHM3_A/H参数

参数
峰值脉冲电流 2.2A
峰值脉冲功率 600W
极性 单向
工作电压 -
箝位电压 274V
击穿电压 190V
DO-214AA,SMB
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

P6SMB200AHM3_A/H厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

P6SMB200AHM3_A/H数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VISHAY INTERTECHNOLOGY P6SMB200AHM3_A/H P6SMB200AHM3_A/H数据手册

P6SMB200AHM3_A/H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 3.4031
200+ ¥ 3.3013
400+ ¥ 3.2028
750+ ¥ 1.8101
1500+ ¥ 1.7552
3000+ ¥ 1.7027
库存: 6600
起订量: 150 增量: 0
交货地:
最小起订量为:50
合计: ¥ 170.15
