首页  >  产品百科  >  P6SMB480A-M3/52

P6SMB480A-M3/52

产品分类: TVS二极管/ESD抑制器
产品描述: 单向 600W 910mA 658V 456V SMB(DO-214AA) 贴片安装
供应商型号: 78-P6SMB480A-M352
供应商: Mouser
标准整包数: 1

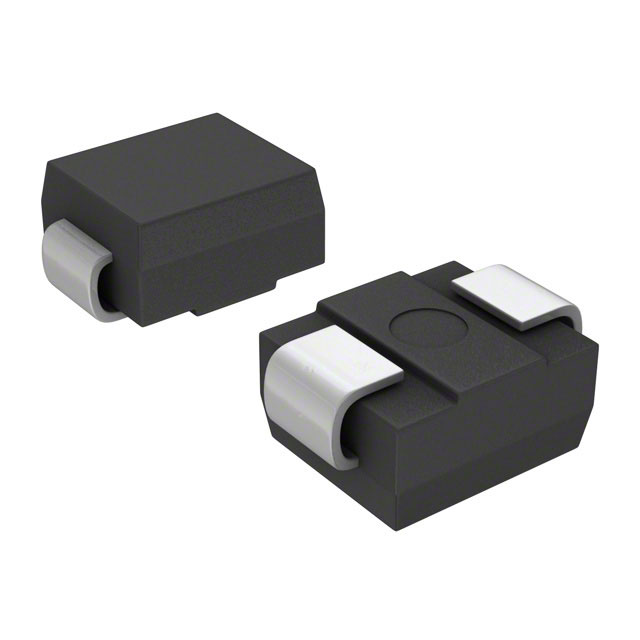

VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 P6SMB480A-M3/52

P6SMB480A-M3/52概述

    P6SMB Series Surface-Mount Transient Voltage Suppressors

    1. 产品简介


    P6SMB系列是由Vishay General Semiconductor生产的一种表面贴装瞬态电压抑制器(TransZorb)。这些器件具有广泛的电压范围(从5.8V到480V),能够保护敏感电子设备免受由于感应负载切换和电路过压导致的电压瞬变影响。这些产品广泛应用于消费类电子产品、计算机、工业控制设备和电信系统中的IC、MOSFET及传感器信号线的保护。

    2. 技术参数


    - 峰值功率耗散:最大为600W,测试脉冲波形为10/1000μs,重复率(占空比)0.01%。
    - 峰值脉冲电流:根据具体型号有所不同,最高可达100A(仅限单向型号)。
    - 最大钳位电压:在特定脉冲电流下的电压取决于不同的型号和标称电压。
    - 额定温度范围:工作结温和存储温度范围为-65°C至+150°C。
    - 封装形式:采用SMB(DO-214AA)封装。
    - 电气特性:具有低静态电压(VWM)、高击穿电压(VBR)以及极快的响应时间。
    - 热阻抗:结至环境空气的热阻典型值为100°C/W,结至引脚的热阻典型值为20°C/W。

    3. 产品特点和优势


    - 低轮廓封装:便于自动化放置,提高生产效率。
    - 玻璃钝化芯片接头:增加器件使用寿命。
    - 双向和单向型号:适用于不同类型的电路保护需求。
    - 优异的钳位能力:在面对高电压瞬变时提供可靠的保护。
    - AEC-Q101合格:适用于汽车级应用。

    4. 应用案例和使用建议


    典型应用:P6SMB系列产品广泛用于各种电子设备中的电压瞬变保护。例如,在汽车电子系统中,它们可用于保护微处理器和传感器信号线;在消费类电子产品中,可用于防止开关电源引起的瞬变损害。为了优化性能,应确保这些器件正确安装在规定的铜垫上,以确保良好的热管理和信号完整性。

    5. 兼容性和支持


    P6SMB系列支持多种封装选项,包括RoHS和无卤素版本,适用于不同的环境要求。此外,该系列还提供AEC-Q101认证版本,符合汽车工业标准。制造商提供了详细的技术文档和在线技术支持,确保用户能够顺利部署和维护这些器件。

    6. 常见问题与解决方案


    - 问题1:如何选择合适的型号?
    - 解答:根据所需保护电路的电压范围和预期的最大瞬变电压来选择合适的型号。
    - 问题2:器件在高温环境下的表现如何?
    - 解答:可以在最高结温为150°C的情况下正常工作,确保选择了适当的散热措施。
    - 问题3:脉冲电流如何影响性能?
    - 解答:应遵循制造商提供的峰值脉冲电流曲线来避免损坏。超过允许的脉冲电流可能会导致器件过热。

    7. 总结和推荐


    综上所述,P6SMB系列瞬态电压抑制器在保护敏感电子设备方面表现出色,具备低功耗、快速响应和高可靠性等优点。它们适用于广泛的工业和消费应用,并且在设计过程中提供了充足的灵活性。因此,我们强烈推荐在需要进行电压瞬变保护的应用中使用这些器件。

P6SMB480A-M3/52参数

参数
箝位电压 658V
击穿电压 456V
峰值脉冲电流 910mA
峰值脉冲功率 600W
极性 单向
工作电压 -
4.57mm(Max)
DO-214AA,SMB
2.24mm(Max)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 盒装

P6SMB480A-M3/52厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

P6SMB480A-M3/52数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VISHAY INTERTECHNOLOGY P6SMB480A-M3/52 P6SMB480A-M3/52数据手册

P6SMB480A-M3/52封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.805 ¥ 6.8023
10+ $ 0.6992 ¥ 5.9082
100+ $ 0.4631 ¥ 3.9132
500+ $ 0.3899 ¥ 3.2945
750+ $ 0.3316 ¥ 2.8017
3000+ $ 0.2657 ¥ 2.245
5250+ $ 0.2541 ¥ 2.1471
库存: 589
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.8
