P6SMB440A-E3/52

产品分类: TVS二极管/ESD抑制器
产品描述: Vishay 单向TVS二极管, 最大钳位电压 602V, 贴片安装, DO-214AA (SMB)封装, 最小击穿电压 418V
供应商型号: ZT-P6SMB440A-E3/52
供应商: 海外现货
标准整包数: 1

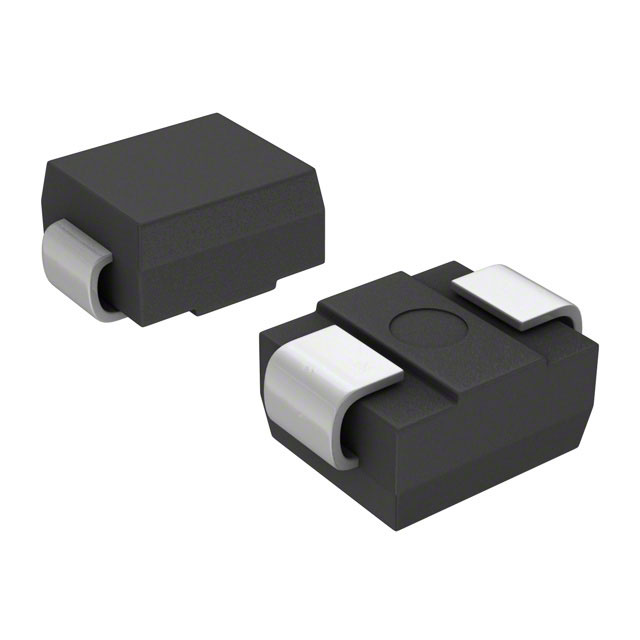

VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 P6SMB440A-E3/52

P6SMB440A-E3/52概述


    产品简介


    P6SMB Series是由Vishay General Semiconductor公司生产的表面贴装瞬态电压抑制器(TRANSZORB®)。这些器件适用于双向应用,能够在工业、消费电子、计算机和通信设备中提供对电压瞬变的有效保护。产品具有低轮廓封装,适合自动化放置,且具备玻璃钝化芯片接合,使其在各种应用中表现优异。

    技术参数


    - 主要技术规格:
    - 峰值脉冲功率:600 W(10/1000 μs脉冲波形)
    - 额定脉冲电流:高达100 A(单次半正弦波,8.3 ms)
    - 工作温度范围:-65°C 到 +150°C
    - 脉冲宽度:10/1000 μs
    - 封装:SMB (DO-214AA)

    - 电气特性:
    - 断开电压(VBR):6.8 V 到 540 V
    - 稳压电压(VWM):5.8 V 到 459 V(单向),5.8 V 到 185 V(双向)
    - 最大峰值脉冲电流(IPPM):依据具体型号不同,最高可达100 A

    产品特点和优势


    P6SMB系列瞬态电压抑制器具有以下特点和优势:
    - 低轮廓封装:适合自动化贴片工艺,提高生产效率。
    - 出色的钳位能力:能够有效吸收和释放高能量瞬态电压。
    - 快速响应时间:在几微秒内就能完成响应,有效保护敏感电路。
    - 符合AEC-Q101标准:可用于汽车应用,满足严格的可靠性要求。
    - 材料分类:RoHS合规,无卤素,可满足环保要求。

    应用案例和使用建议


    P6SMB系列瞬态电压抑制器广泛应用于消费电子、计算机、工业控制及电信设备中,用于保护IC、MOSFET、传感器单元的信号线免受电压瞬变的影响。对于具体的应用场景,如家电和计算机设备中电源电路的保护,可以考虑使用这些器件来提升系统稳定性和可靠性。
    使用建议:
    - 在进行电路设计时,需根据具体应用选择合适的稳压电压(VWM)和断开电压(VBR)。
    - 建议将瞬态电压抑制器连接至电源线的正负极之间,并确保接地良好,以达到最佳的瞬态电压保护效果。

    兼容性和支持


    P6SMB系列瞬态电压抑制器与标准的表面贴装工艺兼容,适配多种型号和封装。Vishay公司为该产品提供了详尽的技术文档和支持服务,包括详细的电气特性和机械数据,有助于客户更好地理解和使用该产品。

    常见问题与解决方案


    Q: 如何确定最适合的型号?
    A: 依据具体应用场景所需的稳压电压(VWM)和断开电压(VBR)来选择相应型号。参考电气特性表中的参数,确认所选型号是否满足需求。
    Q: 瞬态电压抑制器的工作寿命如何?
    A: 按照标准操作条件下,瞬态电压抑制器的设计寿命较长,但仍需定期检查并更换以确保系统的长期可靠性。

    总结和推荐


    P6SMB系列瞬态电压抑制器以其低轮廓封装、出色的钳位能力和快速响应时间,在多个应用领域中表现出色。特别适合需要严格瞬态电压保护的场合,如消费电子、计算机和工业控制领域。通过选择合适的型号并正确安装,这些器件能显著提高系统的整体稳定性和可靠性。因此,强烈推荐在相关应用中采用P6SMB系列瞬态电压抑制器。

P6SMB440A-E3/52参数

参数
击穿电压 418V
峰值脉冲电流 1A
峰值脉冲功率 600W
极性 单向
工作电压 376V
箝位电压 602V
4.57mm(Max)
DO-214AA,SMB
2.44mm(Max)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 通用级
零件状态 停产
包装方式 卷带包装

P6SMB440A-E3/52厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

P6SMB440A-E3/52数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VISHAY INTERTECHNOLOGY P6SMB440A-E3/52 P6SMB440A-E3/52数据手册

P6SMB440A-E3/52封装设计

查看详情并下载
Symbol
Footprint
3D Model
