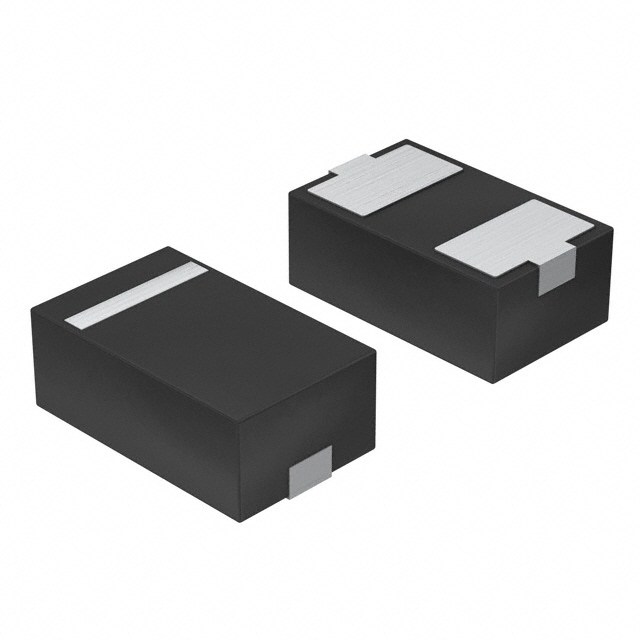

VBUS051BD-HD1-GS08

产品分类: TVS二极管/ESD抑制器
产品描述: 5V(Min) 单向 45W 3A 16V 6.9V SOD-882 贴片安装
供应商型号: 30C-VBUS051BD-HD1-GS08 LLP1006-2L
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VBUS051BD-HD1-GS08

VBUS051BD-HD1-GS08概述

    VBUS051BD-HD1 ESD Protection Diode 技术手册

    产品简介


    VBUS051BD-HD1 是 Vishay 半导体公司生产的一款低电容单线 ESD 保护二极管。这款二极管主要用于高频率应用场合,如 USB2.0 或 HDMI 接口的 ESD 保护。其主要功能是在数据线上提供双向瞬态电压信号保护,通过将负瞬态信号钳位在接近接地水平,正瞬态信号钳位在接近 5V 工作范围来实现。

    技术参数


    - 封装类型:LLP1006-2L
    - 外形尺寸:1.05 x 0.95 mm
    - 重量:0.72 mg
    - 引脚镀层:NiPdAu
    - 最高反向工作电压:5V
    - 最大峰值脉冲电流(IEC 61000-4-5):3A
    - 最大峰值脉冲功率(IEC 61000-4-5):45W
    - ESD 免疫力(IEC 61000-4-2):± 15 kV(接触放电),± 15 kV(空气放电)
    - 反向漏电流(IR = 0.1 μA):< 0.1 μA
    - 负载电容(CD):0.9 pF
    - 工作温度范围:-55°C 至 +145°C
    - 存储温度范围:-55°C 至 +150°C

    产品特点和优势


    VBUS051BD-HD1 具有多项显著的优势,使其在市场上具有较强的竞争力。首先是其超紧凑的 LLP1006-2L 封装,厚度小于 0.4 mm,非常适合空间受限的应用。其次是其低漏电流和低负载电容,CD 仅为 0.9 pF,适用于高频应用。此外,该二极管具有较高的 ESD 免疫力,能够承受高达 ±15 kV 的 ESD 脉冲。最后,其独特的引脚镀层工艺保证了焊接后无需 X 射线检测即可通过标准视觉检查,确保产品质量。

    应用案例和使用建议


    VBUS051BD-HD1 主要应用于需要 ESD 保护的高频率接口,例如 USB2.0 和 HDMI 接口。在这些应用中,它能够有效地防止静电放电引起的瞬态电压信号对数据线造成损害。为了优化性能,建议在安装过程中确保 PCB 设计符合 Vishay 提供的布局建议,以减少寄生效应并确保最佳的 ESD 保护效果。

    兼容性和支持


    VBUS051BD-HD1 与其他电子元器件和设备具有良好的兼容性。该产品采用了标准的 1006 封装,符合行业标准,易于集成到现有的设计中。Vishay 半导体为该产品提供了详尽的技术支持,包括在线文档、应用指南和技术咨询。如果用户在使用过程中遇到任何问题,可以随时联系技术支持团队。

    常见问题与解决方案


    - Q: 如何检查焊接质量?
    A: 可以通过标准视觉检查来确认焊接质量,无需使用 X 射线检查。

    - Q: 在高温环境下使用时需要注意什么?
    A: 确保操作温度在 -55°C 至 +145°C 之间,存储温度在 -55°C 至 +150°C 之间。

    总结和推荐


    总体来看,VBUS051BD-HD1 是一款出色的 ESD 保护二极管,具有紧凑的封装、优异的 ESD 免疫力和低电容特性。这些特点使其成为 USB2.0 和 HDMI 接口的理想选择。如果你正在寻找一款可靠的 ESD 保护二极管,VBUS051BD-HD1 是一个值得考虑的选择。

VBUS051BD-HD1-GS08参数

参数
击穿电压 6.9V
峰值脉冲电流 3A
峰值脉冲功率 45W
极性 单向
工作电压 5V(Min)
箝位电压 16V
SOD-882
通用封装 SOD-882
安装方式 贴片安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 卷带包装
