TPC22CAHM3/I

产品分类: TVS二极管/ESD抑制器
产品描述: 1.5KW 49A 30.6V 20.9V TO-277 贴片安装
供应商型号: LM-2535158
供应商: 海外现货
标准整包数: 6500
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 TPC22CAHM3/I

TPC22CAHM3/I概述

    # Vishay General Semiconductor Surface Mount PAR® Transient Voltage Suppressors

    产品简介


    Vishay General Semiconductor的表面贴装PAR®瞬态电压抑制器(TPC11CA至TPC36CA)是一款专为保护敏感电子设备免受电压瞬变影响而设计的产品。这类瞬态电压抑制器具备双向特性,可应用于汽车、消费、计算机、工业和通信等领域中的IC、MOSFET、传感器单元信号线等。它们通过提供出色的钳位能力和低泄漏电流,确保电路在面对电压瞬变时的可靠性。

    技术参数


    主要规格
    - 峰值脉冲功率(PPP):1500 W
    - 最大工作温度(TJ):185°C

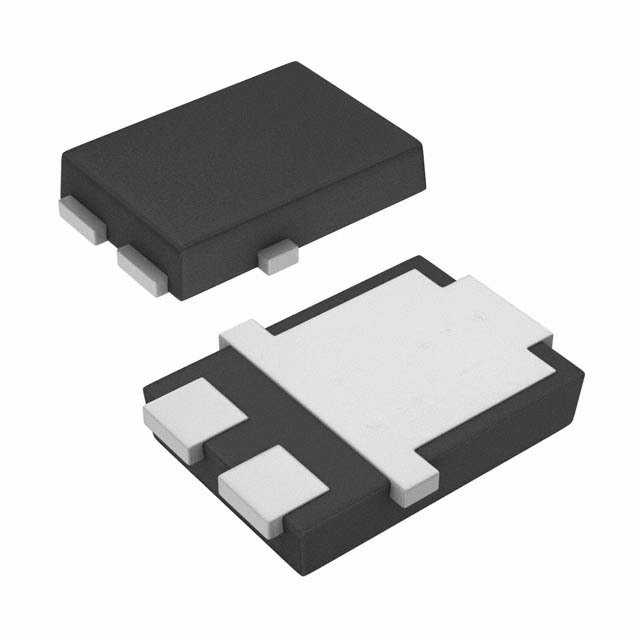

    - 标称封装:SMPC (TO-277A)
    - 标称高度:1.1 mm
    - 支持标准:AEC-Q101
    电气特性
    | 参数名称 | 符号 | 范围 |
    |
    | 额定工作电压(VWM) | 9.4 V ~ 30.8 V
    | 击穿电压(VBR) | 11 V ~ 36 V
    | 最大反向泄漏电流(ID) | ≤ 30.1 μA
    | 最大峰值脉冲电流(IPPM) | 5.0 A ~ 49.9 A
    | 最大钳位电压(VC) | 15.6 V ~ 49.9 V
    工作环境
    - 存储温度范围:-65°C 到 +185°C
    - 无卤素,符合RoHS规范
    - 满足MSL等级1要求,最高回流焊峰值温度为260°C

    产品特点和优势


    - 耐高温能力:该系列产品能够在高达185°C的极端环境下工作,适合高可靠性及汽车应用。
    - 低轮廓设计:典型高度仅1.1毫米,非常适于自动化贴片工艺。
    - 超快响应时间:能在极短的时间内对电压瞬变做出反应。
    - 出色钳位能力:能够将电压钳制在安全范围内,有效保护下游器件。
    - 合规性:AEC-Q101认证确保其适用于汽车应用,且满足MSL 1级别的防潮要求。

    应用案例和使用建议


    应用场景
    这些瞬态电压抑制器广泛应用于各类敏感电子设备中,例如保护汽车电子系统免受由感性负载开关和电灯引起的电压瞬变的影响。对于电脑主板、传感器信号线以及通信设备而言,这些产品同样具有重要作用。
    使用建议
    - 在安装过程中需注意避免过热,确保良好的散热条件。
    - 确保正确连接两个相同极性的终端以发挥最佳效果。
    - 在可能的情况下,进行适当的应力测试以确保长期可靠性。

    兼容性和支持


    - 兼容性:可与其他标准SMPC (TO-277A)封装的组件配合使用。
    - 支持服务:Vishay为客户提供技术支持,可通过其官网上的联系方式获取进一步帮助。

    常见问题与解决方案


    1. 问:如何判断设备是否已经损坏?
    - 答:如果发现设备出现异常发热或者完全失效的情况,可能是由于电压瞬变导致。此时可以参考产品手册中描述的故障排查步骤。
    2. 问:如何确保正确的焊接温度?
    - 答:参照设备手册中的回流焊温度曲线图,确保焊接过程中的温度不超过规定的最高值(如260°C)。
    3. 问:产品是否支持自动放置?
    - 答:是的,这款产品非常适合自动化贴片工艺,其低轮廓设计减少了自动放置时的问题。

    总结和推荐


    总体来说,Vishay General Semiconductor的表面贴装PAR®瞬态电压抑制器在保护敏感电子设备方面表现出色,特别是在需要高温耐受性和快速响应的应用场合。其独特的设计和卓越的性能使其成为同类产品中的佼佼者。强烈推荐在汽车、计算机和通信等领域的工程师考虑采用此系列的产品。

TPC22CAHM3/I参数

参数
极性 -
工作电压 -
箝位电压 30.6V
击穿电压 20.9V
峰值脉冲电流 49A
峰值脉冲功率 1.5KW
TO-277,3-PowerDFN
通用封装 TO-277
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

TPC22CAHM3/I厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TPC22CAHM3/I数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VISHAY INTERTECHNOLOGY TPC22CAHM3/I TPC22CAHM3/I数据手册

TPC22CAHM3/I封装设计

查看详情并下载
Symbol
Footprint
3D Model
