PR01000107501JR500

产品分类: 通孔电阻
产品描述: 7.5KΩ ±5% 1W ±250ppm/℃ 通孔安装 6.5mm(长度)
供应商型号: PR01000107501JR500
供应商: 国内现货
标准整包数: 5

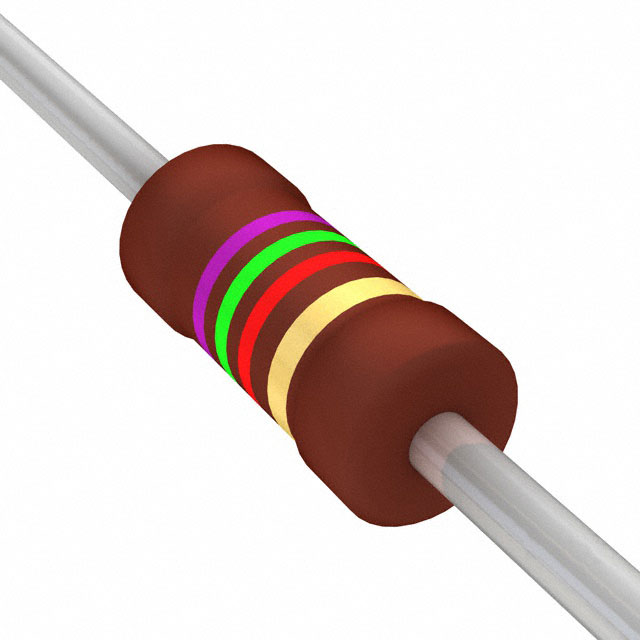

VISHAY INTERTECHNOLOGY 通孔电阻 PR01000107501JR500

PR01000107501JR500概述

    Power Metal Film Leaded Resistors - Technical Overview

    1. 产品简介


    Vishay BCcomponents 的金属薄膜引线电阻(PR01、PR02、PR03)是高性能、高可靠性的电子元件,适用于广泛的工业和汽车应用。这些电阻采用高品质陶瓷基体,通过高温合金薄膜技术制造而成。它们的特点在于能够在小封装内实现高功率,且具有定义良好的熔断特性。金属薄膜技术使得这些电阻符合IEC 60115-1标准的活性和被动可燃性要求。其中,PR01和PR02型号还经过AEC-Q200认证,确保其在汽车电子中的可靠性。

    2. 技术参数


    以下是PR01、PR02、PR03型号的技术规格:
    | 规格 | PR01 | PR02 | PR03 |

    | 尺寸 | 0207 | 0411 | 0411 | 0617 | 0617 |
    | 电阻范围 | 0.22 Ω 至 1 MΩ | 0.33 Ω 至 1 MΩ | 1 Ω 至 1 MΩ | 0.68 Ω 至 1 MΩ | 1 Ω 至 1 MΩ |
    | 电阻容差 | ± 1 %; ± 5 % | ± 1 %; ± 5 % | ± 1 %; ± 5 % | ± 1 %; ± 5 % | ± 1 %; ± 5 % |
    | 温度系数 | ± 250 ppm/K | ± 250 ppm/K | ± 250 ppm/K | ± 250 ppm/K | ± 250 ppm/K |
    | 额定功率(P70) | 1 W (1 Ω ≤ R);0.6 W (R < 1 Ω) | 2 W (1 Ω ≤ R);1.2 W (R < 1 Ω) | 1.3 W (1 Ω ≤ R);- | 3 W (1 Ω ≤ R);1.6 W (R < 1 Ω) | 2.5 W (1 Ω ≤ R);- |
    | 热阻 | 135 K/W | 75 K/W | 115 K/W | 60 K/W | 75 K/W |
    | 最大操作电压 | 350 V AC/DC | 500 V AC/DC | 500 V AC/DC | 750 V AC/DC | 750 V AC/DC |

    3. 产品特点和优势


    - 高功率密度:这些电阻能够在小封装内提供高功率,适合紧凑型设计。
    - 稳定性和可靠性:通过高温处理和精确控制,确保长时间使用的稳定性。
    - 温度特性:温度系数为±250 ppm/K,满足大多数应用需求。
    - 材料兼容性:适用于多种焊料合金,保证装配可靠性。
    - 认证与合规性:符合AEC-Q200认证和IEC 60115-1标准。

    4. 应用案例和使用建议


    这些电阻广泛应用于通用电源应用、汽车电子和照明电路。例如,在LED灯的电流调节电路中,PR01系列可以作为限流电阻使用,确保稳定的电流输出。为了最大化其性能,建议避免长时间超负荷运行,并保持良好的散热条件。同时,需要根据具体应用场景选择合适的尺寸和功率等级。

    5. 兼容性和支持


    这些电阻完全不含铅,且镀层材料适合无铅和含铅焊接过程。此外,其封装材料对常见的清洁溶剂具有抵抗性,适合恶劣环境下的长期使用。制造商提供详尽的技术文档和支持服务,以帮助用户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    - 问题:如何选择合适的电阻?
    解决方案: 根据具体的应用需求(如功率等级、工作电压、环境温度等),参考数据表中的技术规格进行选择。

    - 问题:焊接过程中出现电阻值变化怎么办?
    解决方案: 使用高质量的焊接设备和材料,并按照推荐的焊接时间和温度进行操作,以减少热冲击对电阻的影响。

    7. 总结和推荐


    总体而言,Vishay BCcomponents 的金属薄膜引线电阻具备优异的电气性能和可靠性,非常适合多种工业和汽车应用。其多样化的型号和规格,加上出色的售后支持,使其成为市场上极具竞争力的产品之一。因此,我们强烈推荐这一系列产品用于需要高功率密度和稳定性的应用场景。

PR01000107501JR500参数

参数
电阻值 7.5KΩ
精度 ±5%
额定功率 1W
温度系数 ±250ppm/℃
长*宽*高 6.5mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PR01000107501JR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR01000107501JR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR01000107501JR500 PR01000107501JR500数据手册
