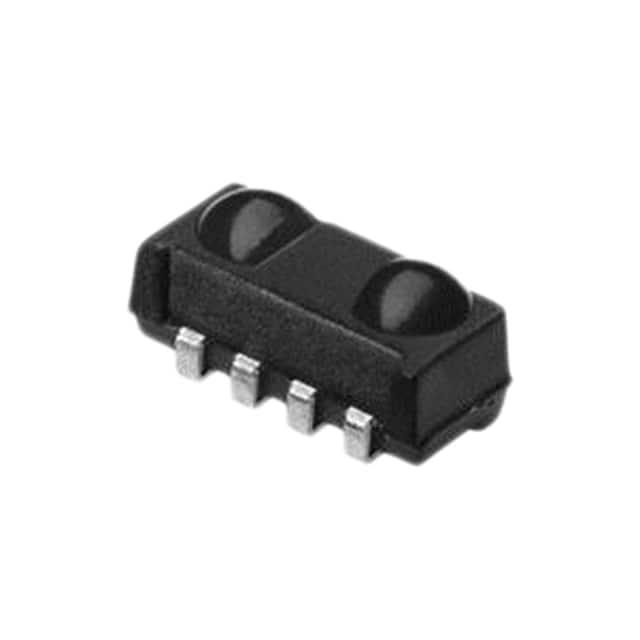

TSOP75438TR

产品分类: 光电传感器
产品描述: 45m 2.5V 5.5V SMD-4 贴片安装,黏合安装 6.8mm*3mm*3.2mm
供应商型号: TSOP75438TR
供应商: 云汉优选
标准整包数: 10
VISHAY INTERTECHNOLOGY 光电传感器 TSOP75438TR

TSOP75438TR概述


    产品简介


    TSOP752.. 和 TSOP754.. 系列是 Vishay 公司生产的用于红外遥控系统的表面贴装(SMD)红外接收模块。它们内置有光电二极管和前置放大器,并且具有内部红外滤波器。这些接收模块能够直接输出解调信号,可以直接连接到微处理器进行解码。TSOP754.. 系列经过优化,可以抑制来自节能灯(如紧凑型荧光灯)的大部分杂散脉冲。而 TSOP752.. 系列主要用于兼容旧版设计的 AGC2 方案,但新设计建议优先选择含有更先进 AGC4 的 TSOP754.. 系列。

    技术参数


    - 封装类型:SMD 封装,尺寸为 6.8 x 3.0 x 3.2 毫米
    - 引脚定义:1、4 = 地线(GND),2 = 供电电压(VS),3 = 输出信号(OUT)
    - 供电电压:2.5 V 至 5.5 V
    - 供电电流:ISD 0.27 mA 至 0.45 mA
    - 环境温度范围:-25°C 至 +85°C
    - 传输距离:最大 24 米(根据输入信号强度)
    - 抗干扰能力:具有出色的环境光抗扰能力
    - AGC 版本:TSOP754.. 系列采用 AGC4,适合长脉冲代码(如 RC-5、RC-6、Panasonic、NEC、Sharp、r-step、Thomson RCA)
    - 载波频率:可选 30 kHz, 33 kHz, 36 kHz, 38 kHz, 40 kHz, 56 kHz
    - 包装形式:卷带式(TSOP75...TT - 顶部视角,2200 pcs/卷;TSOP75...TR - 侧面视角,2300 pcs/卷)

    产品特点和优势


    - 低功耗:非常低的供电电流(ISD 0.27 mA 至 0.45 mA),适用于低功耗设计。
    - 集成度高:光电二极管和前置放大器集成在同一封装内,简化设计和制造过程。
    - 环境光抗扰能力强:出色的环境光抗扰能力,适用于各种环境。
    - 高灵敏度:双镜头设计提高了灵敏度和接收角度。
    - 宽工作温度范围:-25°C 至 +85°C,适用于多种环境条件。
    - 可靠性能:材料分类合规,符合特定的环保标准。

    应用案例和使用建议


    TSOP752.. 和 TSOP754.. 主要应用于红外遥控系统。常见的应用场景包括家用电器遥控器、智能家电控制、安防系统等。为了更好地利用这些接收模块,建议遵循以下几点使用建议:
    - 电路设计:合理配置外部电容和电阻(如 R1 和 C1),以减少电源波动,特别是在供电电压低于 2.8V 的情况下。
    - 供电管理:确保电源稳定,避免过压和瞬态干扰。
    - 安装位置:合理选择模块的安装位置,避免强光直射和高电磁干扰区域。

    兼容性和支持


    TSOP752.. 和 TSOP754.. 与大多数微控制器兼容,可以通过简单的电路连接直接读取解调信号。Vishay 公司提供了详尽的技术文档和支持服务,用户可以通过其官网获得进一步的技术资料和帮助。

    常见问题与解决方案


    1. Q: 模块在某些环境中出现误触发怎么办?
    - A: 检查模块的安装位置是否受到强光直射或其他光源的干扰。必要时可以考虑更换为带有窄光学滤波器的型号。

    2. Q: 如何处理电源波动问题?
    - A: 增加适当的滤波电容和电阻(如 C1 和 R1),尤其是在供电电压低于 2.8V 的情况下。

    3. Q: 模块在高温环境下无法正常工作怎么办?
    - A: 确保设备的工作温度在规定的范围内(-25°C 至 +85°C)。如果需要,可以考虑使用扩展温度范围的产品。

    总结和推荐


    总体而言,TSOP752.. 和 TSOP754.. 系列产品在红外遥控领域表现优异,具备出色的环境光抗扰能力和稳定的性能。特别是 TSOP754.. 系列,由于其先进的 AGC4 设计,能够有效抑制节能灯等引起的干扰。对于需要高性能和稳定性的应用场景,推荐使用 TSOP754.. 系列。希望本文能帮助您更好地了解和应用这些优秀的产品。

TSOP75438TR参数

参数
最大工作供电电压 5.5V
最小工作供电电压 2.5V
输出类型 -
颜色感应 -
感应距离 45m
响应时间 -
波长 -
光源 -
感应方式 -
长*宽*高 6.8mm*3mm*3.2mm
通用封装 SMD-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TSOP75438TR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TSOP75438TR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY TSOP75438TR TSOP75438TR数据手册

TSOP75438TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.567
20+ ¥ 3.306
30+ ¥ 3.277
40+ ¥ 3.248
库存: 100
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 35.67
