VEML6030-GS15

产品分类: 光电传感器
产品描述: 550nm I²C 2.5V 3.6V 6-SMD 贴片安装,黏合安装 2mm*2mm*870μm
供应商型号: VEML6030-GS15TR-ND
供应商: Digi-Key
标准整包数: 10000

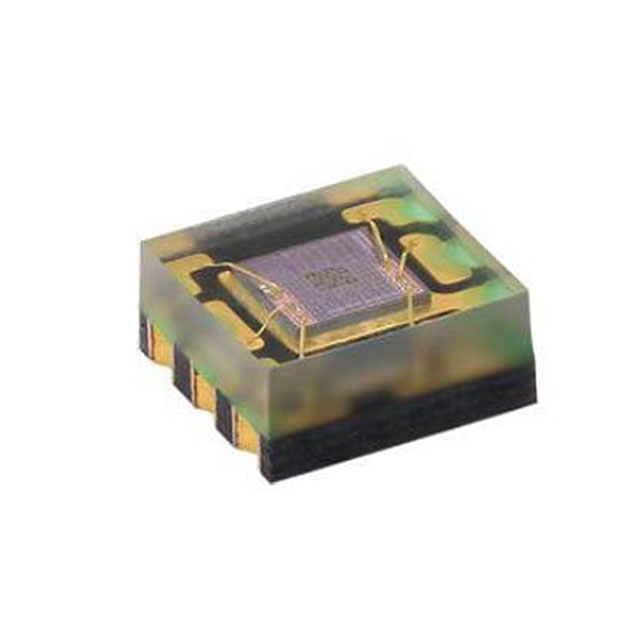

VISHAY INTERTECHNOLOGY 光电传感器 VEML6030-GS15

VEML6030-GS15概述

    VEML6030 高精度环境光传感器技术手册

    产品简介


    VEML6030 是一款高精度的环境光数字传感器,具有16位分辨率,封装尺寸为2mm x 2mm。这款传感器集成了高灵敏度光电二极管、低噪声放大器和16位模数转换器,并且支持易于使用的I2C通信接口以及额外的中断功能。VEML6030 广泛应用于移动设备(如智能手机、触屏手机、PDA、GPS)的背光调节,工业上的照明控制,以及消费类、计算机和工业设备及显示器的光学开关。

    技术参数


    - 供电电压范围:2.5 V 至 3.6 V
    - I2C总线H级电压范围:1.7 V 至 3.6 V
    - 功耗:低待机电流消耗,典型值为0.5 μA
    - 检测范围:0 lx 至 约120 klx
    - 分辨率:0.0036 lx/步
    - 温度补偿:优秀
    - 存储条件:存储温度范围为-25 °C 至 +85 °C
    - 绝对最大额定值:供电电压 VDD:0 V 至 4 V,操作温度范围 Tamb:-25 °C 至 +85 °C

    产品特点和优势


    VEML6030 的主要优势包括其 FiltronTM 和 O-TrimTM 技术,能够实现接近人眼响应的高精度检测,输出偏差≤10%。其16位动态范围使其能够检测从0到约120 klx的环境光照强度,并且能够支持低透射率(暗透镜)设计。此外,它具备出色的温度补偿能力和软件关机模式控制,使其适用于各种复杂的环境。

    应用案例和使用建议


    VEML6030 常用于智能手机的背光调节,确保在不同光照条件下屏幕亮度适中。在工业环境中,它可以用于自动开关照明系统,以提高能效。对于光学开关,可以将其集成到各类设备和显示设备中,提供更灵敏和准确的光感测功能。
    使用建议:
    - 在使用时,请确保电路板上的去耦电容容量≥100 nF,并尽量靠近VEML6030的VDD引脚。
    - 针对不同应用场景,可通过调整配置寄存器来优化功率消耗和数据更新频率。
    - 在连接中断引脚时,推荐的上拉电阻阻值应大于1kΩ,例如用于SDA和SCL的2.2kΩ至4.7kΩ,以及用于中断的10kΩ至100kΩ。

    兼容性和支持


    VEML6030 支持I2C通信协议,可兼容标准模式(10 kHz 至 400 kHz)和快速模式(10 kHz 至 400 kHz)。Vishay公司提供了详细的文档和应用指南(AN: "Designing VEML6030 into an Application"),可以帮助工程师进行设计和调试。

    常见问题与解决方案


    1. 问题:如何正确设置VEML6030的中断?
    解答:通过配置寄存器#0的相应位(ALSINTEN),可以启用或禁用中断功能。设置高位和低位阈值窗口,可以通过寄存器#1和寄存器#2进行。当检测到的光强超过设定阈值时,将触发中断信号。

    2. 问题:如何通过编程访问VEML6030的高分辨率ALS输出?
    解答:通过读取寄存器#4,可以获取16位高分辨率ALS输出数据。根据需要选择合适的增益和积分时间设置,可以通过寄存器#0的配置进行。

    总结和推荐


    综上所述,VEML6030是一款性能卓越、功能全面的环境光传感器。其高精度、优秀的温度补偿、灵活的编程控制以及丰富的通信接口,使其非常适合应用于各种复杂环境下的光照强度检测。因此,强烈推荐给需要高性能光感测能力的项目和产品。

VEML6030-GS15参数

参数
波长 550nm
响应时间 -
感应方式 -
颜色感应 -
最小工作供电电压 2.5V
光源 -
感应距离 -
最大工作供电电压 3.6V
输出类型 I²C
长*宽*高 2mm*2mm*870μm
通用封装 6-SMD
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VEML6030-GS15厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VEML6030-GS15数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY VEML6030-GS15 VEML6030-GS15数据手册

VEML6030-GS15封装设计

查看详情并下载
Symbol
Footprint
3D Model
