首页  >  产品百科  >  RCL122510R0FKEG

RCL122510R0FKEG

产品分类: 贴片电阻
产品描述: 10Ω ±1% 2W ±100ppm/℃ 1225 贴片安装 3.2mm*6.3mm*800μm
供应商型号: 2897382
供应商: 海外现货
标准整包数: 2000

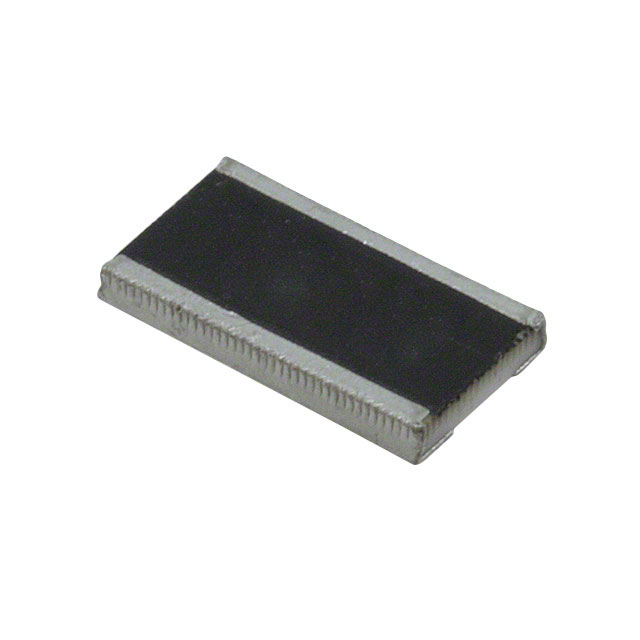

VISHAY INTERTECHNOLOGY 贴片电阻 RCL122510R0FKEG

RCL122510R0FKEG概述


    产品简介


    产品类型:长侧端子厚膜芯片电阻器
    主要功能:提供高可靠性、稳定性的功率测量和信号控制
    应用领域:广泛应用于汽车、工业和商业电子设备中

    技术参数


    | 参数 | 规格范围 |

    | 尺寸(英制) | 0406, 0612, 1020, 1218, 1225 |
    | 尺寸代码(公制)| RR1016M, RR1632M, RR2550M, RR3246M, RR3263M |
    | 电阻范围 | 1Ω 至 1MΩ;跳线(0Ω) |
    | 电阻精度 | ±5% 或 ±1% |
    | 温度系数 | ±200 ppm/K 或 ±100 ppm/K |
    | 额定功耗 | 0.25W 至 2W |
    | 工作电压 | 50V 至 200V |
    | 最大薄膜温度 | 155°C |
    | 操作温度范围 | -55°C 至 +155°C |
    | 最大电阻变化率 | 1000小时 ≤ 1.0%,8000小时 ≤ 2.0% |

    产品特点和优势


    1. 增强功率等级:具有较高的额定功率,适合高功率应用场合。
    2. 长侧端子设计:有效提升散热效率,确保长时间稳定运行。
    3. 优越的热循环性能:提高在复杂工作环境下的稳定性。
    4. AEC-Q200认证:符合汽车电子行业标准,确保可靠性和耐用性。
    5. 无铅材料:采用纯锡端面处理,适用于无铅焊接工艺。

    应用案例和使用建议


    应用场景:
    - 汽车电子:引擎控制系统、车身电子系统等。
    - 工业设备:电源管理模块、工业自动化控制。
    - 商用设备:电信设备、医疗仪器等。
    使用建议:
    - 在装配时要确保适当的热阻条件以避免过热。
    - 注意操作电压和温度限制,避免超出额定范围导致损坏。
    - 根据具体应用需求选择合适的电阻值和封装尺寸。

    兼容性和支持


    - 兼容性:与现有主流自动贴装系统兼容,适用于多种焊接工艺。
    - 支持和服务:Vishay公司提供长期的技术支持和质保服务,确保产品的长期稳定使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻漂移过大 | 检查工作环境温度,确认未超过极限范围;重新评估电路设计。 |
    | 焊接不良 | 使用正确型号的焊料,严格控制焊接时间和温度;检查焊点质量。 |
    | 不符合标准 | 确认使用的是符合最新版本规格的产品;核对生产和测试记录。 |

    总结和推荐


    综上所述,Vishay的RCL e3系列电阻器凭借其高性能、高可靠性及广泛应用领域,在电子元器件市场上具有很强的竞争力。该系列产品尤其适合用于要求高稳定性和功率耐久性的场合,如汽车和工业电子领域。因此,强烈推荐选用此系列产品以满足相关应用场景的需求。

RCL122510R0FKEG参数

参数
电阻值 10Ω
精度 ±1%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 3.2mm*6.3mm*800μm
通用封装 1225
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RCL122510R0FKEG厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RCL122510R0FKEG数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY RCL122510R0FKEG RCL122510R0FKEG数据手册

RCL122510R0FKEG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 1.9888
10000+ ¥ 1.9888
20000+ ¥ 1.9888
库存: 3920
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 3977.6
