UIPMA050I472XCB

产品分类: 位置传感器
产品描述: Vishay 线性电位器 UIPMA系列, 最大电阻4.7kΩ, 粘合式安装
供应商型号: 2925480
供应商: 海外现货
标准整包数: 1

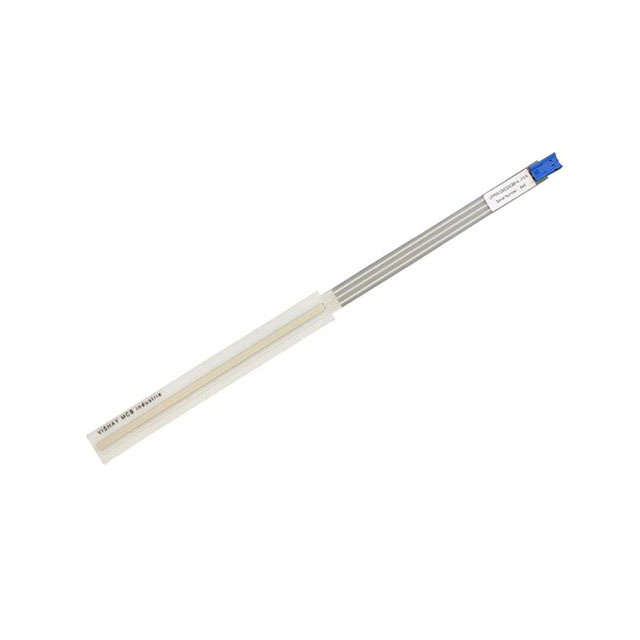

VISHAY INTERTECHNOLOGY 位置传感器 UIPMA050I472XCB

UIPMA050I472XCB概述

    # Vishay MCB UI Potentiometer 技术手册解析

    产品简介


    基本介绍
    Vishay MCB 提供了两款高精度电位器 UI Potentiometer:UIPMA 和 UIPMC。这两款电位器旨在满足工业领域的高性能需求,具有密封等级达到 IP66 的特点。UIPMA 型为直线型,而 UIPMC 型为旋转型。其主要功能是作为位移传感器,能够精准输出信号以反映位置变化。这些电位器广泛应用于工业控制、机器人技术、医疗设备以及其他需要高精度位置检测的场景。

    技术参数


    | 参数 | UIPMA | UIPMC |
    |
    | 总电阻(Rn) | 4.7 kΩ | 10 kΩ |
    | 电阻容差 | ±30% | ±30% |
    | 耗散功率 | ≤0.1 W/cm 行程 | ≤1 W 至 70°C |
    | 理论电气行程(TET) | 20 mm 至 250 mm | 312° |
    | TET 容差 | ±1 mm | ±3° |
    | 有效电气行程(UET) | TET - 2 mm | 306° |
    | 电气连续行程(ECT) | TET + 4 mm | 325° |
    | 线性度 | ±2% | ±5% |
    | 温度系数 | -300 ppm/°C | ±300 ppm/°C |
    | 收集极/轨迹电流(Ic) | ≤1 mA | ≤1 mA |
    | 推荐负载阻抗 | ≥100 × Rn | ≥100 × Rn |

    产品特点和优势


    1. 高集成度与耐用性:UIPMA 和 UIPMC 都采用了柔性绝缘膜设计,确保在恶劣环境下仍能正常运行。
    2. 密封性强:IP66 等级的防护使其适合潮湿或粉尘密集的工作环境。
    3. 高分辨率:提供无限分辨率的设计使测量结果更加精确。
    4. 适应性强:根据具体需求可定制不同长度或旋转角度的产品。
    5. 稳定性佳:长时间运行寿命超过 3 百万次循环。
    应用案例与使用建议
    应用案例
    - 工业自动化:用于线性位移或旋转角度的实时监控。
    - 机器人技术:实现关节运动的精确控制。
    - 医疗设备:例如 CT 扫描仪或手术机器人中用于精密位置反馈。
    使用建议
    - 在安装时注意清洁表面并避免灰尘进入密封区域。
    - 避免弯曲敏感区域,特别是在安装柔性电缆部分。
    - 根据实际需求选择合适的线性或旋转版本。

    兼容性和支持


    - 兼容性:UIPMA/UIPMC 可与标准连接器(如 Berg Duflex 67.013.003)配合使用,方便集成到现有系统。
    - 技术支持:如有疑问,可联系 Vishay MCB 技术支持团队 mcbprecisionpot@vishay.com。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品出现接触不良 | 检查接头是否完全插入且无氧化现象。 |
    | 输出信号不稳定 | 调整负载阻抗至推荐值以上。 |
    | 密封失效导致进水 | 检查安装是否符合 IP66 标准要求。 |
    总结与推荐
    Vishay MCB 的 UI Potentiometer 系列展现了卓越的技术水平,具备出色的稳定性和广泛的适用范围。尤其适合对位置检测有严格要求的应用场景。对于寻求高性能工业级位移传感器的企业和个人,我们强烈推荐这一系列电位器。尽管价格较高,但其优异的表现和长久使用寿命值得投资。
    最终评分:⭐⭐⭐⭐⭐
    通过其先进的设计和可靠的质量,Vishay MCB 的 UI Potentiometer 已经成为众多工业领域的优选组件。

UIPMA050I472XCB参数

参数
旋转角 -
线性度 ±2%
输出 电阻
输出类型 -
线性范围 0~50.00mm
最小工作供电电压 -
用于测量 线性位置
电阻容差 ±30%
最大工作供电电压 -
致动器类型 Flexible Membrane - Linear
技术 Resistive
长*宽*高 50mm*13.5mm*13.5mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

UIPMA050I472XCB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

UIPMA050I472XCB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 位置传感器 VISHAY INTERTECHNOLOGY UIPMA050I472XCB UIPMA050I472XCB数据手册

UIPMA050I472XCB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 155.5311
2+ ¥ 149.5491
3+ ¥ 149.5491
5+ ¥ 133.996
10+ ¥ 133.996
20+ ¥ 131.6032
50+ ¥ 129.2105
100+ ¥ 129.2105
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 155.53
