首页  >  产品百科  >  CRCW251247K0JNEG

CRCW251247K0JNEG

产品分类: 贴片电阻
产品描述: 47KΩ ±5% 1W ±200ppm/℃ 2512 贴片安装 6.3mm*3.15mm*700μm
供应商型号: TS-CRCW251247K0JNEG
供应商: 海外现货
标准整包数: 2000

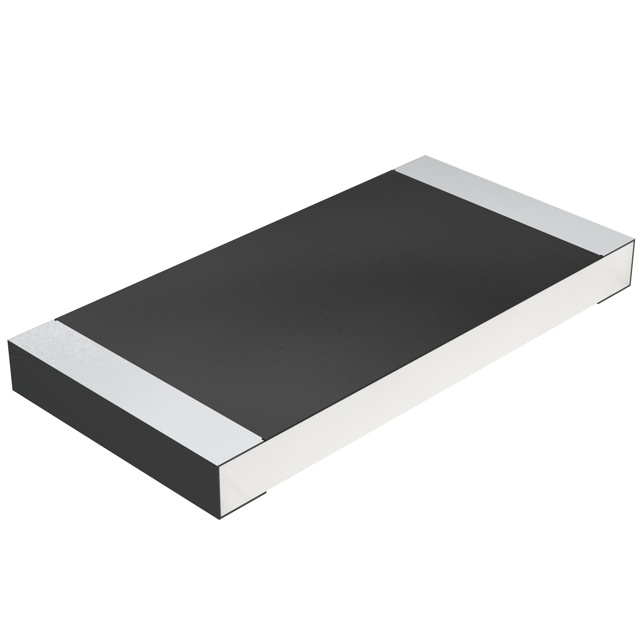

VISHAY INTERTECHNOLOGY 贴片电阻 CRCW251247K0JNEG

CRCW251247K0JNEG概述

    D/CRCW e3 Standard Thick Film Chip Resistors

    1. 产品简介


    D/CRCW e3 系列标准厚膜贴片电阻器是现代电子设备的理想选择,尤其在高可靠性和稳定性要求高的场合。这些电阻器适用于多种应用,如汽车、电信和工业领域。

    2. 技术参数


    以下是D/CRCW e3系列的主要技术参数:
    - 尺寸:0402, 0603, 0805, 1206, 1210, 1218, 2010, 2512
    - 阻值范围:1 Ω 至 10 MΩ(跳线0 Ω)
    - 阻值精度:± 5%,± 1%
    - 温度系数:± 200 ppm/K,± 100 ppm/K
    - 额定功率(P70):0.063 W至1.0 W
    - 最大工作电压(Umax):50 V至500 V
    - 允许薄膜温度:最高155 °C
    - 工作温度范围:-55 °C 至 +155 °C
    - 脉冲电压:单脉冲和连续脉冲下的最大脉冲电压可达2000 V
    - 瞬态过载能力:10倍额定电压(不超过2倍Umax,5秒内)

    3. 产品特点和优势


    D/CRCW e3 系列具有以下几个显著特点:
    - 高可靠性与稳定性:在不同环境条件下保持稳定的性能,ΔR/R ≤ 1%(70 °C时1000小时额定功率)。
    - 紧凑设计:提供2mm间距的0603尺寸包装选项。
    - 行业认证:通过AEC-Q200认证,符合相关材料分类标准。
    - 宽泛的适用性:适用于汽车、工业和电信等多个领域。

    4. 应用案例和使用建议


    这些电阻器适用于需要高可靠性和稳定性的各种应用。例如,在汽车领域,可以用于发动机控制单元、安全气囊控制系统等;在电信领域,可用于基站设备的电源管理部分。使用时建议确保散热良好,特别是在高功率应用中。

    5. 兼容性和支持


    这些电阻器与其他电子元件兼容,适合自动化的表面贴装工艺(SMD)。Vishay提供了详细的技术支持和售后服务,包括长达20年的存储期限,保证产品的长期稳定性。

    6. 常见问题与解决方案


    - 问题1:温度过高导致的电阻漂移
    - 解决方案:确保散热良好,避免长时间过载。

    - 问题2:焊接过程中的损坏
    - 解决方案:采用合适的焊接方法,如Sn96.5Ag3Cu0.5焊锡膏,减少焊接热对电阻的影响。

    7. 总结和推荐


    综上所述,D/CRCW e3 系列标准厚膜贴片电阻器凭借其高可靠性、稳定性和广泛的适用性,在众多行业中表现出色。它非常适合需要高性能电阻器的应用场景。强烈推荐使用此产品,以满足现代电子设备的需求。
    以上内容是对D/CRCW e3 系列标准厚膜贴片电阻器的全面概述,希望对您有所帮助。

CRCW251247K0JNEG参数

参数
电阻值 47KΩ
精度 ±5%
额定功率 1W
温度系数 ±200ppm/℃
长*宽*高 6.3mm*3.15mm*700μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CRCW251247K0JNEG厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CRCW251247K0JNEG数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY CRCW251247K0JNEG CRCW251247K0JNEG数据手册

CRCW251247K0JNEG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0466 ¥ 0.3961
14000+ $ 0.0439 ¥ 0.3729
50000+ $ 0.0418 ¥ 0.3556
库存: 10000
起订量: 6000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 792.2
