PHP00805E4991BST1

产品分类: 贴片电阻
产品描述: 4.99KΩ ±0.1% 625mW ±25ppm/℃ 0805 贴片安装 2.03mm*1.27mm*840μm
供应商型号: 71-PHP00805E4991BST1
供应商: Mouser
标准整包数: 1

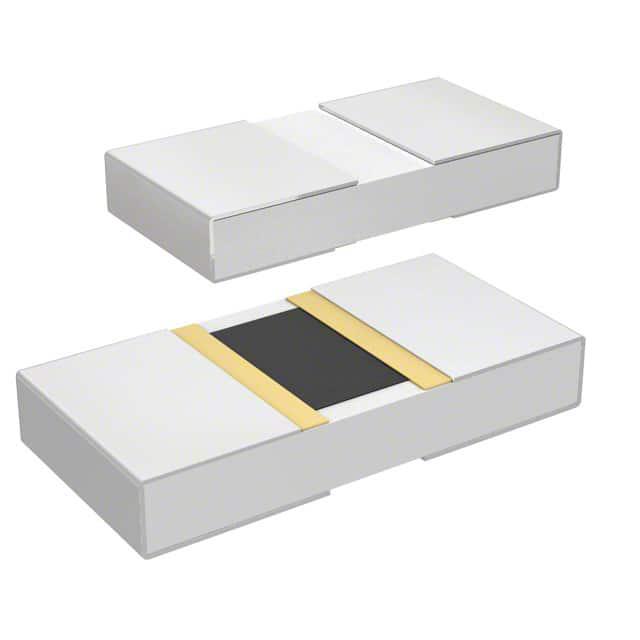

VISHAY INTERTECHNOLOGY 贴片电阻 PHP00805E4991BST1

PHP00805E4991BST1概述

    高功率薄膜贴片电阻 PHP 系列

    产品简介


    PHP系列高功率薄膜贴片电阻是由Vishay Dale公司设计的,专门针对高电流和高功率应用场景。这些电阻采用镍铬材料作为电阻层,具有极高的功率处理能力和精度,适合用于电源、电力转换、制动系统、测试测量设备和电机偏转电路等多种应用领域。

    技术参数


    - 材质: 镍铬
    - 电阻范围: 10Ω 至 30.1kΩ
    - 阻值精度: ±0.1%、±0.5%、±1.0% 和 ±5.0%
    - 温度系数: 25 ppm/°C(绝对)
    - 功率额定值: 0.375 W 至 2.5 W(最大值在+70°C时)
    - 稳定度: ±0.1%(在+70°C时经过2000小时)
    - 耐压: 75V至200V
    - 工作温度范围: -55°C 至 +155°C
    - 储存温度范围: -55°C 至 +155°C
    - 噪声水平: < -30 dB
    - 引脚材料: Sn/Pb焊料(含镍保护层)或无铅Sn96.5Ag3.0Cu0.5焊料(含镍保护层)

    产品特点和优势


    PHP系列高功率薄膜贴片电阻具有以下几个独特的优势:
    - 高功率处理能力: 可达到2.5W,比传统电阻有更高的功率处理能力。
    - 高精度: 阻值精度可达±0.1%,适用于对精度要求极高的场合。
    - 稳定的温度系数: 温度系数仅为25 ppm/°C,这有助于在广泛的温度范围内保持稳定性能。
    - 优异的稳定性: 在+70°C条件下经过2000小时的稳定性测试后,阻值变化不超过±0.1%。
    - 可靠性高: 符合MIL-PRF-55342标准,满足军事和工业级应用的要求。

    应用案例和使用建议


    PHP系列电阻广泛应用于多种高功率和高电流环境中,例如:
    - 电源和电力转换: 用于需要高效热管理的应用,如服务器、通讯设备和医疗设备。
    - 制动系统: 用于电机和驱动系统的电机制动控制。
    - 测试测量设备: 用于高精度测试仪器,确保数据的准确性和可靠性。
    - 电机偏转电路: 用于需要精确控制的电机应用。
    使用建议:
    - 合理选择封装尺寸: 根据应用需求选择合适的封装尺寸(0603、0805、1206 或 2512),以获得最佳的功率处理能力和散热效果。
    - 注意焊接工艺: 使用适当的焊接工艺以确保电阻的可靠连接和长期稳定性。

    兼容性和支持


    PHP系列电阻与其他标准电子元器件和设备兼容,易于集成到现有系统中。Vishay公司提供全面的技术支持和售后服务,包括详尽的产品文档、技术支持热线和现场服务团队。

    常见问题与解决方案


    - 问题: 安装过程中出现电阻失效
    - 解决方案: 检查焊接工艺和温度控制,确保正确的焊接温度和时间。
    - 问题: 阻值变化超出预期
    - 解决方案: 确认安装过程中的热应力情况,避免过高的温度变化导致阻值变化。
    - 问题: 高温环境下性能不稳定
    - 解决方案: 确保良好的散热设计,使用适当的散热材料和结构以维持电阻的工作温度在允许范围内。

    总结和推荐


    总体而言,PHP系列高功率薄膜贴片电阻是一款高性能、高可靠性、多功能的电子元器件。其出色的温度稳定性和功率处理能力使其成为高电流应用的理想选择。对于需要精确阻值和稳定性的应用场合,强烈推荐使用PHP系列电阻。

PHP00805E4991BST1参数

参数
电阻值 4.99KΩ
精度 ±0.1%
额定功率 625mW
温度系数 ±25ppm/℃
长*宽*高 2.03mm*1.27mm*840μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PHP00805E4991BST1厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PHP00805E4991BST1数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY PHP00805E4991BST1 PHP00805E4991BST1数据手册

PHP00805E4991BST1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.6445 ¥ 13.896
10+ $ 1.3685 ¥ 11.5638
50+ $ 1.0769 ¥ 9.0998
100+ $ 0.9288 ¥ 7.8484
500+ $ 0.7387 ¥ 6.2422
1000+ $ 0.7376 ¥ 6.2331
2000+ $ 0.714 ¥ 6.0333
5000+ $ 0.7088 ¥ 5.9889
10000+ $ 0.6825 ¥ 5.7671
库存: 110
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.89
