TSOP31256

产品分类: 光电传感器
产品描述: 45m 2.5V 5.5V 通孔安装 10mm*5.8mm*12.5mm
供应商型号: 1469613
供应商: element14
标准整包数: 1

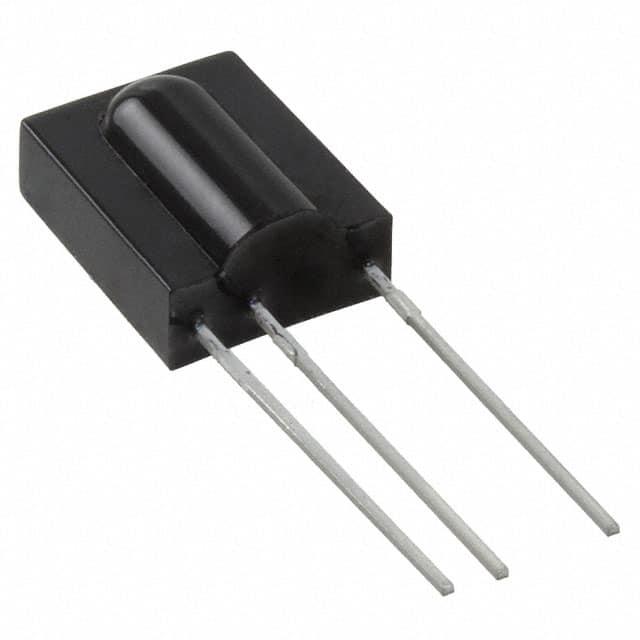

VISHAY INTERTECHNOLOGY 光电传感器 TSOP31256

TSOP31256概述

    TSOP312.., TSOP314.. 红外接收模块技术手册

    产品简介


    TSOP312.., TSOP314..系列是由Vishay公司生产的微型红外接收模块,适用于各种红外遥控系统。这些模块集成了光电二极管和前置放大器,并配备了一个内部滤波器以处理PCM频率。其主要功能是接收并解调红外信号,并通过输出端口直接连接到微处理器进行解码。其应用范围广泛,可用于电视、空调、家庭自动化等多种遥控设备。

    技术参数


    | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 供电电压(针脚2) | - | -0.3 | - | +6.0 | V |
    | 供电电流(针脚2) | - | 3 | - | - | mA |
    | 输出电压(针脚3) | - | -0.3 | - | (VS + 0.3) | V |
    | 输出电流(针脚3) | - | 5 | - | - | mA |
    | 工作温度范围 | - | -25 | - | +85 | °C |
    | 存储温度范围 | - | -25 | - | +85 | °C |
    - 供电电压:2.5 V 至 5.5 V
    - 静态供电电流:0.27 至 0.45 mA
    - 传输距离:测试信号见图1,光电二极管 TSAL6200,IF = 50 mA,24 mm
    - 最小光强度:0.12 至 0.25 mW/m²
    - 最大光强度:0.12 至 无上限 W/m²
    - 响应频率范围:30 kHz 至 56 kHz
    - 功耗:≤ 85 °C,10 mW

    产品特点和优势


    TSOP312.., TSOP314..系列具有以下几个显著特点:
    - 低功耗:非常低的供电电流使得这些模块适合用于电池供电的设备。
    - 高灵敏度:内置的光敏二极管和前置放大器提高了信号检测能力。
    - 抗干扰能力强:内置的内部滤波器能够有效抑制来自日光和其他光源的干扰信号。
    - 适用性强:可适用于多种编码方式(如RC-5、RC-6等),具有很强的适应性。
    - 易于集成:可以方便地与微处理器连接,简化设计过程。

    应用案例和使用建议


    TSOP312.., TSOP314..系列主要用于各种遥控设备中。例如,在智能家电中,这些模块可以用来接收遥控器发出的指令信号。为了确保最佳性能,建议在安装时遵循以下建议:
    - 电路设计:建议增加R1和C1来减少电源纹波,尤其是在供电电压小于2.8V时。
    - 安装位置:将模块放置在受外界光线影响较小的位置,以提高接收效果。
    - 兼容性:确保设备与模块之间的接线正确,避免短路和错误连接。

    兼容性和支持


    TSOP312.., TSOP314..系列模块的接口标准为:
    - 针脚1 = 地线 (GND)
    - 针脚2 = 供电电压 (VS)
    - 针脚3 = 输出 (OUT)
    关于这些模块与其他电子元件的兼容性,建议参考Vishay官方文档,确保所有连接符合标准规范。Vishay公司提供详尽的技术支持和售后服务,以帮助客户解决问题和需求。

    常见问题与解决方案


    1. Q: 模块接收不到信号怎么办?
    - A: 检查供电电压是否在指定范围内,同时检查是否有强光干扰。
    2. Q: 输出信号不稳定如何解决?
    - A: 尝试增加R1和C1的值来减少电源纹波的影响。
    3. Q: 设备工作温度超出限制怎么办?
    - A: 确保设备的工作温度不超过规定范围,如有需要可采用散热措施。

    总结和推荐


    综上所述,TSOP312.., TSOP314..系列红外接收模块具备出色的性能和广泛的适用性,非常适合用于各种遥控设备的设计和制造。如果您正在寻找一个可靠的红外接收解决方案,强烈推荐使用TSOP314..系列,因为它不仅提供了更强的抗干扰能力和更高的可靠性,还能更好地适应复杂的应用环境。

TSOP31256参数

参数
波长 -
光源 -
最小工作供电电压 2.5V
最大工作供电电压 5.5V
输出类型 -
感应方式 -
颜色感应 -
响应时间 -
感应距离 45m
长*宽*高 10mm*5.8mm*12.5mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

TSOP31256厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TSOP31256数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY TSOP31256 TSOP31256数据手册

TSOP31256封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.5774
10+ ¥ 6.375
25+ ¥ 6.1914
50+ ¥ 6.018
100+ ¥ 5.73
500+ ¥ 4.79
库存: 10760
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.57
