PR01000107509JA100

产品分类: 通孔电阻
产品描述: 75Ω ±5% 1W ±250ppm/℃ 通孔安装 6.5mm(长度)
供应商型号: 3547175
供应商: 海外现货
标准整包数: 1

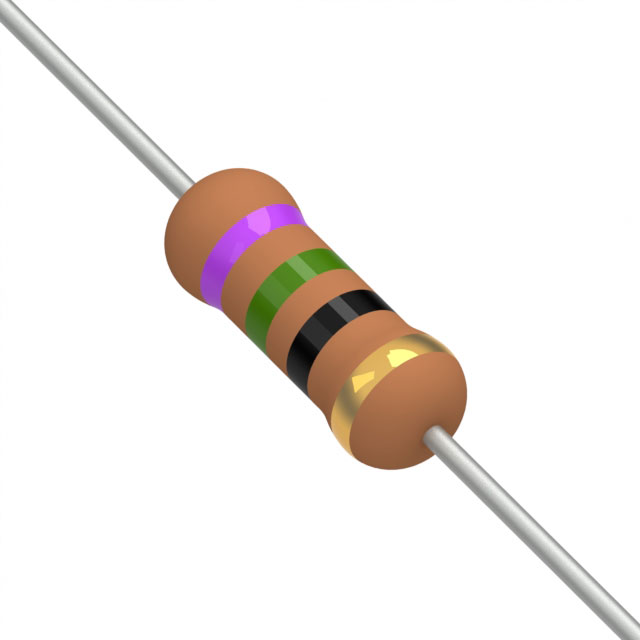

VISHAY INTERTECHNOLOGY 通孔电阻 PR01000107509JA100

PR01000107509JA100概述

    # Vishay BCcomponents Power Metal Film Leaded Resistors

    产品简介


    Vishay BCcomponents提供的PR01, PR02, PR03系列金属膜引线电阻,是针对通用电源应用的高性能产品。这些电阻具有高功率密度,尺寸紧凑,并且具备定义清晰的熔断特性。它们被广泛应用于汽车电子、照明球泡等领域。

    技术参数


    - 尺寸规格:
    - 0207、0411、0617
    - 阻值范围:
    - PR01: 0.22 Ω 至 1 MΩ
    - PR02: 0.33 Ω 至 1 MΩ
    - PR03: 0.68 Ω 至 1 MΩ
    - 阻值精度:
    - ± 1%、± 5%
    - 温度系数:
    - ± 250 ppm/K
    - 额定功耗:
    - PR01: 1 W(0207尺寸)
    - PR02: 2 W(0411尺寸)
    - PR03: 3 W(0617尺寸)
    - 热阻:
    - PR01: 135 K/W
    - PR02: 75 K/W
    - PR03: 60 K/W
    - 最大操作电压:
    - PR01: 350 V AC/DC
    - PR02: 500 V AC/DC
    - PR03: 750 V AC/DC
    - 基本规范:
    - 符合IEC 60115-1标准

    产品特点和优势


    - 高功率密度: 这些电阻能够在小体积下提供较大的功率处理能力。
    - 严格的生产控制: 每个电阻都会经过严格的测试程序,以确保其品质。
    - AEC-Q200认证: PR01和PR02型号通过了AEC-Q200认证,适合于汽车应用。
    - 耐高温性能: 最大允许热点温度分别为PR01为205°C,PR02为220°C,PR03为250°C。
    - 高可靠性: 可用于高温和高压环境,且不受限制的使用寿命,符合IEC 60068-2-82标准,免受锡须生长的影响。

    应用案例和使用建议


    这些电阻适用于多种应用场景,例如汽车电子、照明设备和一般电源电路。建议在选择这些电阻时,考虑到其高功率密度和宽泛的温度范围,同时要确保设计中具有足够的散热空间以维持稳定的工作状态。
    使用建议:
    1. 考虑散热需求: 在高功率使用情况下,应确保良好的散热条件,以避免过热导致的功能失效。
    2. 选择合适的型号: 根据具体应用需求选择不同型号的电阻,如PR01适用于低功耗场合,而PR03则更适合高功耗场合。
    3. 使用时避免短路: 防止因焊接点过热而导致的损坏。

    兼容性和支持


    这些电阻完全无铅(Pb-Free),并符合ROHS和其他环保标准。制造商提供了详尽的技术支持和维护服务,确保用户的正常使用和长期稳定性。

    常见问题与解决方案


    常见问题及解决方案:
    1. 过热问题:
    - 问题描述: 电阻过热导致失效。
    - 解决方法: 确保良好的散热设计,使用大尺寸电阻或增加散热片。
    2. 精度不准确:
    - 问题描述: 电阻值与标称值偏差较大。
    - 解决方法: 检查焊接质量,确保无短路或开路情况。

    总结和推荐


    总体来说,Vishay BCcomponents的PR01, PR02, PR03系列金属膜引线电阻具有高功率密度、良好的精度和可靠的温度特性,适用于多种电子应用。对于需要高性能和高可靠性的场景,强烈推荐选用这些产品。

PR01000107509JA100参数

参数
电阻值 75Ω
精度 ±5%
额定功率 1W
温度系数 ±250ppm/℃
长*宽*高 6.5mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,弹夹装
