WSLT2512R0500FEA

产品分类: 贴片电阻
产品描述: 50mΩ ±1% 1W ±75ppm/℃ 2512 贴片安装 6.35mm*3.18mm*890μm
供应商型号: 71-WSLT2512R0500FEA
供应商: Mouser
标准整包数: 1

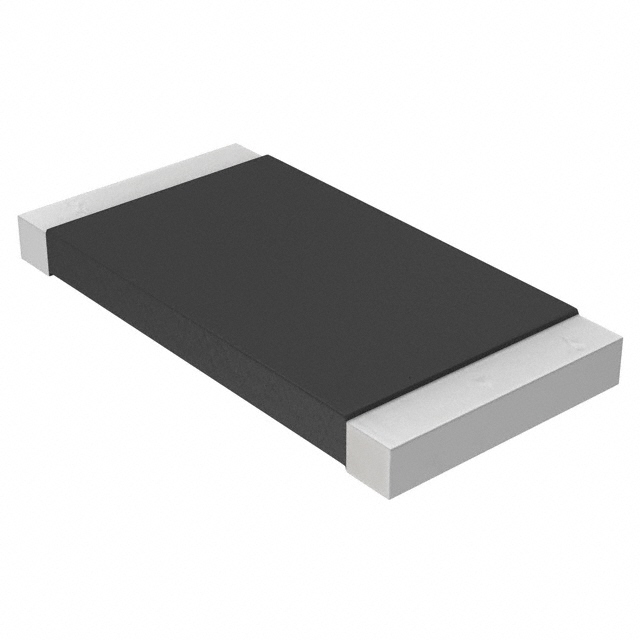

VISHAY INTERTECHNOLOGY 贴片电阻 WSLT2512R0500FEA

WSLT2512R0500FEA概述

    Vishay Dale WSLT2512 Power Metal Strip® Resistor: A Comprehensive Technical Review

    1. 产品简介


    Vishay Dale WSLT2512 是一款表面贴装型电阻器,属于 Power Metal Strip® 系列,以其卓越的电流感测能力、高可靠性及极端工作环境适应性而闻名。这种电阻器专为各种高要求应用设计,如开关电源、线性电源、仪器仪表以及功率放大器等。其主要特点是低电阻值(最低可达 0.01Ω)、出色的高温性能(至 +275°C)以及极低的热电动势(<3μV/°C)。此外,它采用全焊接结构,确保了长期稳定性和耐用性,特别适合于电流传感、电压分压及脉冲处理应用。

    2. 技术参数


    | 参数名称 | 单位 | 值范围 |
    |
    | 尺寸 | mm | 6.35×3.18×0.635 |
    | 额定功率(70°C) | W | 1.0 |
    | 电阻值范围 | Ω | 0.01 至 0.50 |
    | 温度系数(整体) | ppm/°C | ±75 |
    | 温度系数(元件) | ppm/°C | <20 |
    | 工作温度范围 | °C | -65 至 +275 |
    | 最大工作电压 | V | P × R 的平方根 |
    | 感应频率响应 | MHz | 直至 50 MHz |
    | 电感值 | nH | <5 |
    这些技术参数表明 WSLT2512 在高频、高精度及恶劣环境下的出色表现,使其成为高性能电子系统中的理想选择。

    3. 产品特点和优势


    WSLT2512 具备以下显著特点:
    - 超低阻值:适用于电流感测及精密分压需求。
    - 硫化抗性:不受高硫环境影响,适用于严苛工业场景。
    - 高温度适应性:可承受高达 +275°C 的工作温度,并具有优秀的温度稳定性(TCR < 20 ppm/°C)。
    - 极低电感:<5nH,适用于高速信号处理。
    - 优越频率响应:可支持至 50 MHz 的宽频带。
    - 抗静电放电(ESD)敏感性:非敏感设计提高可靠性。
    - AEC-Q200 认证:符合汽车行业严格标准。
    相比传统电阻器,WSLT2512 通过其创新性的合金材料及加工工艺,在性能和可靠性方面具有明显优势。

    4. 应用案例和使用建议


    WSLT2512 广泛应用于以下几个领域:
    - 开关电源:快速响应的电流感测和分压需求。
    - 线性电源:高频噪声抑制及精准功率管理。
    - 功率放大器:低阻值感测及稳定反馈回路。
    使用建议:
    - 在高电流或高脉冲场景下,需注意散热设计,避免过载运行。
    - 针对极端温度环境,合理选择配套 PCB 材料及涂层以增强耐久性。
    - 考虑到高精度需求,建议搭配屏蔽措施减少外部干扰。

    5. 兼容性和支持


    WSLT2512 可兼容多种表面贴装设备及流程,且具有多种封装形式(如无铅、含铅封装),便于集成。Vishay 提供全面的技术支持和在线工具(如 Power Metal Strip® 电阻计算器),帮助用户优化电路设计并加速产品开发进程。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下阻值变化较大 | 确保温度稳定并选择更低 TCR 型号 |
    | 脉冲负载后性能不稳定 | 改善散热设计并降低脉冲强度 |
    | 接触不良或焊接失效 | 使用高质量焊料并遵循焊接指南 |

    7. 总结和推荐


    总体来看,Vishay Dale WSLT2512 是一款面向高端市场的高性能电阻器,其卓越的电气特性和物理特性使其成为复杂电子系统的关键组件。对于需要高精度、高可靠性和极端环境适应性的应用场景,推荐优先考虑此型号。然而,由于其价格可能高于普通电阻器,用户需根据具体需求权衡成本效益。
    我们强烈推荐 WSLT2512 用于专业领域,如汽车电子、军工设备及通信基础设施,以确保系统的长期稳定运行和性能优化。

WSLT2512R0500FEA参数

参数
电阻值 50mΩ
精度 ±1%
额定功率 1W
温度系数 ±75ppm/℃
长*宽*高 6.35mm*3.18mm*890μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLT2512R0500FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLT2512R0500FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSLT2512R0500FEA WSLT2512R0500FEA数据手册

WSLT2512R0500FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9545 ¥ 8.0655
10+ $ 0.636 ¥ 5.3738
100+ $ 0.5709 ¥ 4.8241
250+ $ 0.5303 ¥ 4.4809
500+ $ 0.5119 ¥ 4.3257
1000+ $ 0.486 ¥ 4.1067
2000+ $ 0.3866 ¥ 3.2671
库存: 4030
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.06
