VCAN16A2-03SHE3-08

产品分类: TVS二极管/ESD抑制器
产品描述: Vishay 双向ESD保护二极管, 最大钳位电压 28V, 贴片安装, SOT-23封装, 最小击穿电压 17.1V
供应商型号: VCAN16A2-03SHE3-08
供应商: 国内现货
标准整包数: 15000

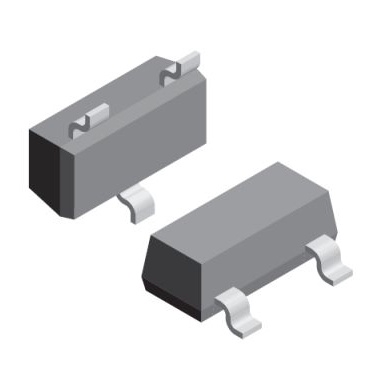

VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VCAN16A2-03SHE3-08

VCAN16A2-03SHE3-08概述

    Vishay VCAN16A2-03S 双向对称(BiSy)低电容双线ESD保护二极管技术手册

    1. 产品简介


    Vishay VCAN16A2-03S 是一款双向对称(BiSy)低电容双线ESD保护二极管,封装形式为SOT-23。这种二极管专为CAN总线应用设计,提供可靠的静电放电(ESD)保护。它具有小型封装和高性能特点,使其成为现代电子设备中不可或缺的一部分。

    2. 技术参数


    | 参数 | 规格 |

    | 封装类型 | SOT-23 |
    | 工作范围 | ±16 V |
    | 最大反向工作电压(VRWM) | 16 V |
    | 最大反向电流(IR) | 0.05 μA |
    | 最小反向击穿电压(VBR) | 17.1 V |
    | 最大钳位电压 | 28 V |
    | 最大峰值脉冲电流(IPPM) | 5 A |
    | 最大峰值脉冲功率(PPP) | 145 W |
    | 电容(CD) | 18.5 pF |
    | ESD 免疫力(接触放电) | ±30 kV |
    | ESD 免疫力(空气放电) | ±30 kV |
    | 工作温度范围(TJ) | -55°C 至 +150°C |
    | 存储温度范围(TSTG) | -55°C 至 +150°C |

    3. 产品特点和优势


    - 小型SOT-23封装:适合紧凑型设计,占用空间小。
    - 2线ESD保护:可同时保护两根信号线,提高系统可靠性。
    - 低电容(CD < 18.5 pF):保持信号完整性,降低对高速信号的影响。
    - 高ESD免疫力:符合IEC 61000-4-2标准,具备±30 kV的接触和空气放电能力。
    - AEC-Q101认证:满足汽车行业严格要求,适用于汽车电子产品。

    4. 应用案例和使用建议


    应用案例:
    - CAN总线系统:用于保护车辆中的控制器局域网络(CAN)总线,确保信号传输的稳定性和可靠性。
    - 通信接口:适用于USB、HDMI等高速通信接口,提供有效的ESD保护。
    使用建议:
    - 信号匹配:考虑到匹配电阻可能会影响电容值,建议选择阻值较低的匹配电阻以减少信号失真。
    - 热管理:在高温环境下使用时,注意散热措施,避免过热导致性能下降。

    5. 兼容性和支持


    - 兼容性:与各种CAN总线系统和高速通信接口兼容。
    - 支持:Vishay公司提供全面的技术支持,包括产品选型指南、安装指导和技术咨询。

    6. 常见问题与解决方案


    - 问题:在高温环境下工作时,性能下降。
    解决方案:采取适当的散热措施,如增加散热片或使用热导材料。
    - 问题:电容值超出预期范围。
    解决方案:检查电路板布局是否合理,尤其是匹配电阻的位置。

    7. 总结和推荐


    总结:
    - VCAN16A2-03S是一款高性能、低电容的ESD保护二极管,非常适合于CAN总线和其他高速通信系统的保护。
    - 它的小巧封装和高ESD免疫力使其在紧凑型设计中表现出色,广泛应用于汽车电子、工业自动化等领域。
    推荐:
    强烈推荐使用VCAN16A2-03S,尤其是在需要高度可靠ESD保护的应用场合。该产品不仅能够有效保护电子设备免受静电损害,还具有优良的性能和广泛的适用性。

VCAN16A2-03SHE3-08参数

参数
极性 -
工作电压 -
箝位电压 28V
击穿电压 17.1V
峰值脉冲电流 5A
峰值脉冲功率 145W
TO-236-3,SC-59,SOT-23-3
通用封装 SC-59,SOT-23-3,TO-236-3
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VCAN16A2-03SHE3-08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VCAN16A2-03SHE3-08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VISHAY INTERTECHNOLOGY VCAN16A2-03SHE3-08 VCAN16A2-03SHE3-08数据手册

VCAN16A2-03SHE3-08封装设计

查看详情并下载
Symbol
Footprint
3D Model
