WSMS5515L1600JK

产品分类:
产品描述:
供应商型号: DMT-WSMS5515L1600JK
供应商: 海外现货
标准整包数: 1

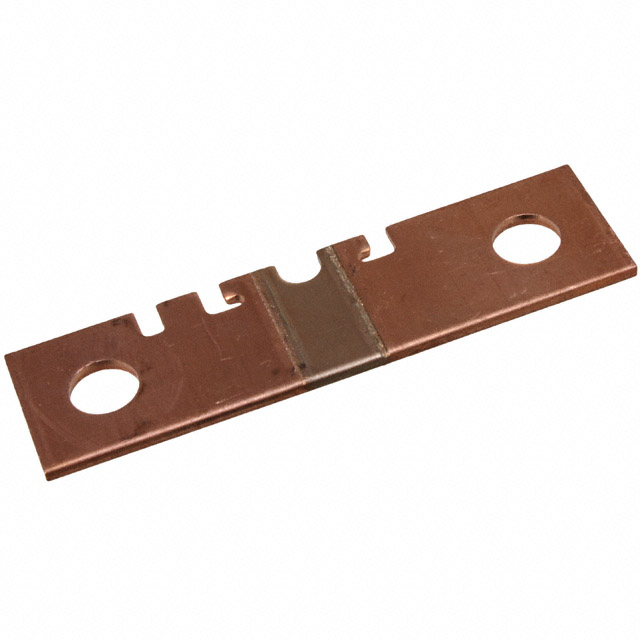

VISHAY INTERTECHNOLOGY  WSMS5515L1600JK

WSMS5515L1600JK概述

    Vishay Dale WSMS5515 Power Metal Strip® Meter Shunt Resistor 技术手册

    产品简介


    WSMS5515 是 Vishay Dale 的一款 Power Metal Strip® 电流检测电阻器。这类电阻器特别适用于高精度电流测量和感测应用。它们的主要特点是具有非常低的电阻值(最低可至 0.00010 欧姆),并且能够提供较高的功率密度。这些电阻器广泛应用于汽车、工业自动化、电源管理和测试与测量等领域。

    技术参数


    - 型号尺寸: WSMS5515
    - 功率等级: 3.0 W @ 70°C
    - 电阻范围: 50 μΩ 到 1000 μΩ
    - 电阻值: 100 μΩ, 160 μΩ, 200 μΩ, 250 μΩ, 300 μΩ, 500 μΩ
    - 容差: ± 5%
    - 重量: 7800 克/1000 件
    - 温度系数: ± 325 ppm/°C(100 μΩ时), ± 225 ppm/°C(160 μΩ, 200 μΩ, 250 μΩ时), ± 175 ppm/°C(300 μΩ到 500 μΩ时)
    - 工作温度范围: -65°C 至 +170°C
    - 最大电流: 1/2 (P/R)

    产品特点和优势


    - 高功率密度: 该电阻器能够在较小的体积内提供更高的功率处理能力。
    - 四端子连接设计: 这种设计减少了接触电阻对测量结果的影响。
    - 专利技术: 特有的加工工艺使得该电阻器能够实现极低的电阻值。
    - 全焊接结构: 增加了产品的耐用性和稳定性。
    - 低电感和低热电效应: 这些特性使其非常适合高频应用和需要高精度测量的场合。
    - 广泛的电阻值选择: 可根据具体需求选择合适的电阻值。

    应用案例和使用建议


    - 电流检测: 在电源管理模块中用于精确监测电流。
    - 测试与测量: 作为标准电阻器用于实验室中的电流测量设备。
    - 工业自动化: 用于电机控制和传感器信号放大。
    - 汽车电子: 用于电池管理系统中的电流检测。
    使用建议:
    - 确保安装位置避免高湿度和极端温度环境,以提高使用寿命。
    - 在高电流应用中,注意散热设计,确保在安全温度范围内运行。

    兼容性和支持


    该电阻器支持多种封装形式,适合多种电子设备和电路板设计。对于用户的支持和服务,Vishay 提供了详尽的技术文档和技术支持服务,用户可以联系技术支持邮箱 ww2cresistors@vishay.com 获取更多信息和帮助。

    常见问题与解决方案


    - Q: 如何确认所选电阻器的电阻值?
    - A: 查看产品型号中的后缀代码,例如 WSMS5515L2500JK 中的 "L2500" 表示 0.00025 Ω 的电阻值。
    - Q: 该电阻器的最大允许电流是多少?
    - A: 最大允许电流取决于功率等级和环境温度。具体数值可在技术手册中查找。
    - Q: 如何解决焊接过程中产生的短路问题?
    - A: 使用适当的焊接工具和技术,并确保正确的安装方向。如果出现短路问题,检查焊接点是否有残留物并进行清理。

    总结和推荐


    总体来说,WSMS5515 是一款出色的电流检测电阻器,其独特的四端子设计、高功率密度和低热电效应使其成为众多应用的理想选择。它在广泛的工业应用中表现出色,尤其是在需要高精度电流检测的应用中。我们强烈推荐此款电阻器给那些需要高性能电流检测解决方案的工程师和技术人员。

WSMS5515L1600JK参数

参数
长*宽*高 54.99mm*14.986mm*14.97mm
包装方式 散装

WSMS5515L1600JK厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSMS5515L1600JK数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY VISHAY INTERTECHNOLOGY WSMS5515L1600JK WSMS5515L1600JK数据手册

WSMS5515L1600JK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.0966 ¥ 17.7166
库存: 1170
起订量: 800 增量: 0
交货地:
最小起订量为:1
合计: ¥ 17.71
