首页  >  产品百科  >  WSL1206R0150FEA18

WSL1206R0150FEA18

产品分类: 贴片电阻
产品描述: 15mΩ ±1% 500mW ±75ppm/℃ 1206 贴片安装 3.2mm*1.6mm*890μm
供应商型号: F-WSL1206R0150FEA18
供应商: 海外现货
标准整包数: 4000

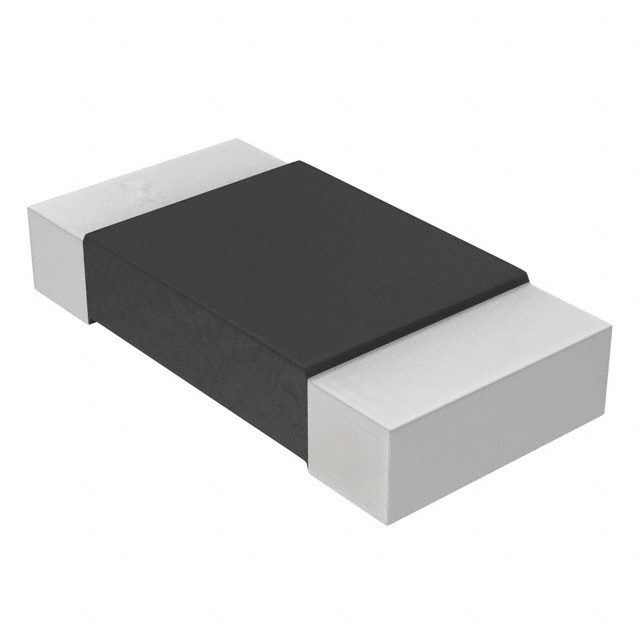

VISHAY INTERTECHNOLOGY 贴片电阻 WSL1206R0150FEA18

WSL1206R0150FEA18概述

    Vishay Dale WSL...18 High Power Surface-Mount Resistors

    产品简介


    Vishay Dale 的 WSL...18 高功率电阻系列是专为电流感应、电压分压及脉冲应用设计的表面贴装电阻。它们采用了Power Metal Strip® 技术,提供了极低的电阻值(低至0.0005 Ω),非常适合多种高精度和高功率的应用场合。

    技术参数


    - 型号:WSL0603...18, WSL0805...18, WSL1206...18, WSL2010...18, WSL2512...18
    - 封装尺寸:0603, 0805, 1206, 2010, 2512
    - 额定功率:0.2 W, 0.25 W, 0.5 W, 1.0 W, 2.0 W
    - 电阻值范围:0.0005 Ω 至 0.5 Ω
    - 工作温度范围:-65°C 至 +170°C
    - 最大工作电压:根据功率和电阻值的不同,具体数值需查阅数据手册
    - 热阻系数(TCR):≤ ± 75 ppm/°C(对于 7 mΩ 至 0.5 Ω)
    - 电气特性:低热电势(< 3 μV/°C),低自感(0.5 nH 至 5 nH)

    产品特点和优势


    - 全焊接构造:这种结构使得电阻能够承受各种电流感应、电压分压和脉冲应用。
    - 极低电阻值:通过专有处理技术,可以达到非常低的电阻值(低至0.0005 Ω)。
    - 硫化耐受性:抵抗高硫环境的影响,适用于恶劣环境下的应用。
    - 低自感和低热电势:提高了高频应用的性能,减少了干扰。
    - AEC-Q200 认证:适用于汽车电子系统,确保了高品质和可靠性。
    - 材料分类:符合环保标准,提供铅(Pb)免和含铅版本。

    应用案例和使用建议


    - 电流感应:适用于电源管理和电池管理系统,能够准确测量电流。
    - 电压分压:用于分压电路中,将高压转换为低压进行测量。
    - 脉冲应用:适用于需要快速响应的应用,如开关电源和电机控制。
    使用建议:
    - 在高功率应用中,注意散热管理,确保电阻的工作温度不超出推荐范围。
    - 使用合适的封装和连接方式以减少自感效应。
    - 根据具体应用选择适当的电阻值和功率等级。

    兼容性和支持


    Vishay Dale 提供不同包装代码(EB 和 TB),分别对应无铅和含铅版本。此外,还提供一系列支持工具和文档,包括3D模型下载、焊锡轮廓建议等。

    常见问题与解决方案


    - Q: 电阻如何标记?
    - A: 有些小尺寸电阻可能仅标记电阻值。参考标记规则请参阅文档。
    - Q: 产品是否有防水特性?
    - A: WSL...18 系列电阻具备一定的防潮能力,但需注意具体使用环境。
    - Q: 电阻是否抗静电?
    - A: 该电阻不敏感于静电,但在操作过程中仍建议采取防静电措施。

    总结和推荐


    总体来说,Vishay Dale 的 WSL...18 高功率电阻具有优异的电气特性和广泛的应用范围。其极低的电阻值和卓越的环境适应性使其成为电流感应和电压分压应用的理想选择。建议在需要高精度和高可靠性的环境中优先考虑使用此系列产品。

WSL1206R0150FEA18参数

参数
电阻值 15mΩ
精度 ±1%
额定功率 500mW
温度系数 ±75ppm/℃
长*宽*高 3.2mm*1.6mm*890μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL1206R0150FEA18厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL1206R0150FEA18数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL1206R0150FEA18 WSL1206R0150FEA18数据手册

WSL1206R0150FEA18封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.1552 ¥ 1.3148
8000+ $ 0.1538 ¥ 1.3031
12000+ $ 0.1525 ¥ 1.2913
库存: 12000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 5259.2
