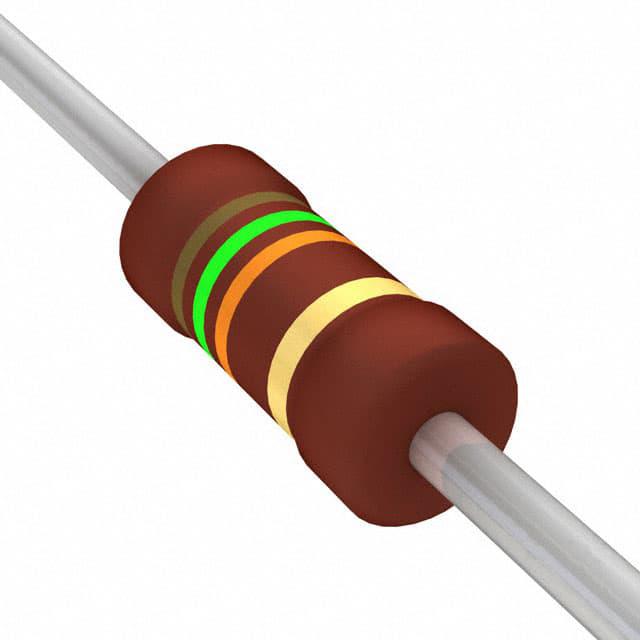

PR02000201502JA100

产品分类: 通孔电阻
产品描述: 15KΩ ±5% 2W ±250ppm/℃ 通孔安装 10mm(长度)*3.9mm(宽度)
供应商型号: AV-A-PR02000201502JA100
供应商: Avnet
标准整包数: 1000
VISHAY INTERTECHNOLOGY 通孔电阻 PR02000201502JA100

PR02000201502JA100概述

    Vishay BCcomponents Power Metal Film Leaded Resistors

    产品简介


    Vishay BCcomponents的Power Metal Film Leaded Resistors是一种采用金属合金薄膜沉积在高精度陶瓷体上的电阻器。其独特设计包括在电阻层上切割螺旋沟槽,然后将镀锡的电解铜或铜包铁连接线焊接至端帽上。整个电阻器通过红漆涂层进行电气、机械和气候保护,该涂层不具备对腐蚀性助焊剂和清洁溶剂的耐受性。本系列电阻器广泛适用于汽车电子、照明镇流器等各个通用功率应用领域。

    技术参数


    - 电阻范围:PR01(0.22 Ω 至 1 MΩ),PR02(0.33 Ω 至 1 MΩ),PR03(0.68 Ω 至 1 MΩ)
    - 容差:±1% 和 ±5%
    - 温度系数:±250 ppm/K
    - 额定功率:PR01 1 W,PR02 2 W,PR03 3 W
    - 最大工作电压:PR01 350 V,PR02 500 V,PR03 750 V
    - 热阻:PR01 135 K/W,PR02 75 K/W,PR03 60 K/W
    - 稳定性:耐温测试后变化率 ±3% R + 0.1 Ω,焊接测试后变化率 ±1% R + 0.05 Ω

    产品特点和优势


    - 高功率密度:采用金属薄膜技术,能在小封装内实现大功率输出。
    - 严格的质量控制:每只电阻器经过全面检测,确保性能稳定。
    - 符合标准:满足IEC 60115-1等国际标准要求,且已获得AEC-Q200认证。
    - 高可靠性:具备良好的热稳定性,在高温环境下仍能保持性能。

    应用案例和使用建议


    应用案例:
    - 汽车电子:用于车载电源管理。
    - 照明镇流器:提供稳定的电流调节。

    使用建议:
    - 设计时需考虑散热问题,确保工作环境温度不超过允许范围。
    - 使用合适的连接线类型和长度,以优化热性能。
    - 建议对长时间运行的应用定期检查,以确保稳定性。

    兼容性和支持


    - 兼容性:与其他电子元件兼容良好,可应用于自动插入设备。
    - 支持服务:提供全面的技术支持和质量保证,确保长期稳定运行。

    常见问题与解决方案


    - 问题一:如何判断电阻器的工作状态?
    - 解决方案:定期检测电阻值变化率,参考规范内的稳定性数据进行判断。
    - 问题二:如何处理热效应?
    - 解决方案:选择合适尺寸的电阻器并合理布局电路板,确保有效散热。
    - 问题三:电阻值偏移如何校正?
    - 解决方案:使用精度更高的校准设备重新标定电阻值。

    总结和推荐


    Vishay BCcomponents的Power Metal Film Leaded Resistors以其卓越的性能、可靠的品质和广泛的适用性,在多个应用领域表现出色。对于需要高性能电阻器的工程设计项目,强烈推荐选用此系列产品。无论是汽车电子还是工业自动化,它都能提供出色的性能保障。

PR02000201502JA100参数

参数
电阻值 15KΩ
精度 ±5%
额定功率 2W
温度系数 ±250ppm/℃
长*宽*高 10mm(长度)*3.9mm(宽度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

PR02000201502JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR02000201502JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR02000201502JA100 PR02000201502JA100数据手册

PR02000201502JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0453 ¥ 0.4013
6000+ $ 0.0434 ¥ 0.3839
11000+ $ 0.0416 ¥ 0.3678
25000+ $ 0.039 ¥ 0.345
40000+ $ 0.0376 ¥ 0.3323
59000+ $ 0.0365 ¥ 0.323
109000+ $ 0.0359 ¥ 0.3173
库存: 8000
起订量: 4000 增量: 1000
交货地:
最小起订量为:3000
合计: ¥ 1203.9
