PR03000208202JAC00

产品分类: 通孔电阻
产品描述: 82KΩ ±5% 3W ±250ppm/℃ 通孔安装 16.7mm(长度)*5.2mm(宽度)
供应商型号: UA-PR03000208202JAC00
供应商: 海外现货
标准整包数: 500

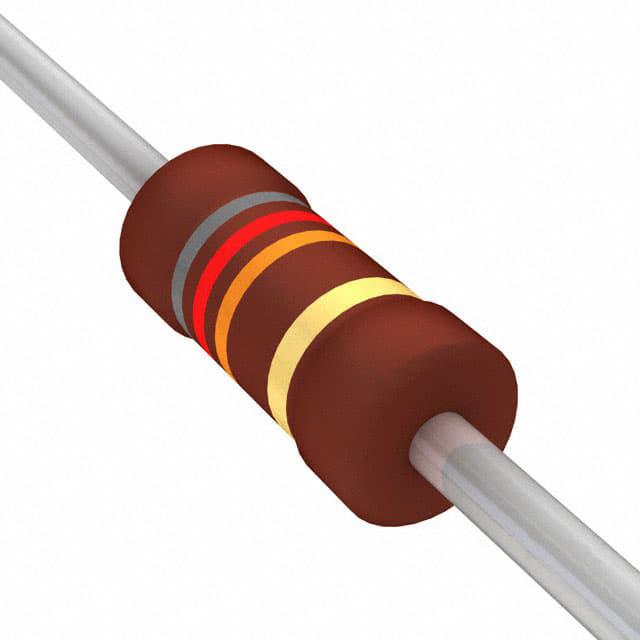

VISHAY INTERTECHNOLOGY 通孔电阻 PR03000208202JAC00

PR03000208202JAC00概述

    # Vishay BCcomponents Power Metal Film Leaded Resistors

    产品简介


    Vishay BCcomponents的PR01, PR02和PR03系列金属膜引线电阻器是一种高功率密度的产品,适用于多种工业应用。它们采用高性能陶瓷基底和均匀分布的金属合金薄膜,在经过精细加工后,提供精准且稳定的电阻值。该系列产品具有不同的尺寸和电阻范围,可以满足广泛的应用需求。

    技术参数


    以下是PR01, PR02和PR03系列的主要技术参数:
    | 参数 | PR01 | PR02 | PR03 |
    ||
    | 尺寸 (DIN) | 0207 | 0411 | 0617 |
    | 电阻范围 | 0.22 Ω 至 1 MΩ | 0.33 Ω 至 1 MΩ | 1 Ω 至 1 MΩ |
    | 电阻精度 | ± 1%, ± 5% | ± 1%, ± 5% | ± 1%, ± 5% |
    | 温度系数 | ± 250 ppm/K | ± 250 ppm/K | ± 250 ppm/K |
    | 额定功耗 (P70) | 1 W (0207), 2 W (0411), 3 W (0617) | 2 W (0411), 3 W (0617) | 3 W (0617) |
    | 热阻 (Rth) | 135 K/W | 75 K/W | 60 K/W |
    | 最大工作电压 (Umax.) | 350 V (AC/DC) | 500 V (AC/DC) | 750 V (AC/DC) |

    产品特点和优势


    - 高功率密度:这些电阻器在小型封装内提供了高功率处理能力(从1 W到3 W),非常适合紧凑设计的需求。
    - 精确温度系数:所有型号的温度系数均为± 250 ppm/K,确保在广泛的温度范围内保持稳定性能。
    - 卓越的可靠性:这些电阻器符合AEC-Q200标准,适用于汽车电子应用,且满足IEC 60115-1的主动和被动阻燃要求。
    - 材料兼容性:采用完全无铅的连接线和涂装,与无铅和含铅焊接过程兼容。

    应用案例和使用建议


    应用案例
    这些电阻器广泛应用于:
    - 一般用途的电源应用:如开关电源、逆变器等。
    - 汽车电子:如发动机控制系统、车载娱乐系统等。
    - 照明控制:如镇流器电路。
    使用建议
    - 在高温环境下使用时,需考虑额外的散热措施以避免过热。
    - 在选择电阻器时,应根据应用的具体要求(如工作温度、功率消耗等)选择合适的型号。
    - 注意焊点的可靠性,建议使用特殊的焊接合金或板材以确保长期稳定性。

    兼容性和支持


    这些电阻器支持多种引脚类型和封装方式,便于集成到不同类型的电路板设计中。厂商提供广泛的技术文档和支持服务,包括全面的测试和认证报告,确保产品质量。

    常见问题与解决方案


    1. 问题: 电阻器在长时间使用后出现漂移。
    - 解决办法: 在设计电路时考虑到长期内电阻变化的影响,并适当设置负载和温度限制以维持所需的稳定性。

    2. 问题: 无法满足所需的精度等级。
    - 解决办法: 确认选择了正确的型号和规格,确保所选电阻器能够达到指定的精度等级。

    总结和推荐


    总的来说,Vishay BCcomponents的PR01, PR02和PR03系列金属膜引线电阻器在技术和应用上都表现出色,具有高功率密度、稳定可靠的特点,特别适合于高要求的工业和汽车应用。对于需要高精度和高可靠性电阻的应用场合,强烈推荐使用这一系列产品。

PR03000208202JAC00参数

参数
电阻值 82KΩ
精度 ±5%
额定功率 3W
温度系数 ±250ppm/℃
长*宽*高 16.7mm(长度)*5.2mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

PR03000208202JAC00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR03000208202JAC00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR03000208202JAC00 PR03000208202JAC00数据手册

PR03000208202JAC00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.076 ¥ 0.6369
3000+ $ 0.0723 ¥ 0.6055
8000+ $ 0.0639 ¥ 0.5353
库存: 4000
起订量: 2000 增量: 500
交货地:
最小起订量为:1000
合计: ¥ 636.9
