PR02000203309JR500

产品分类: 通孔电阻
产品描述: 33Ω ±5% 2W ±250ppm/℃ 通孔安装 10mm(长度)
供应商型号: DMT-PR02000203309JR500
供应商: 海外现货
标准整包数: 5000

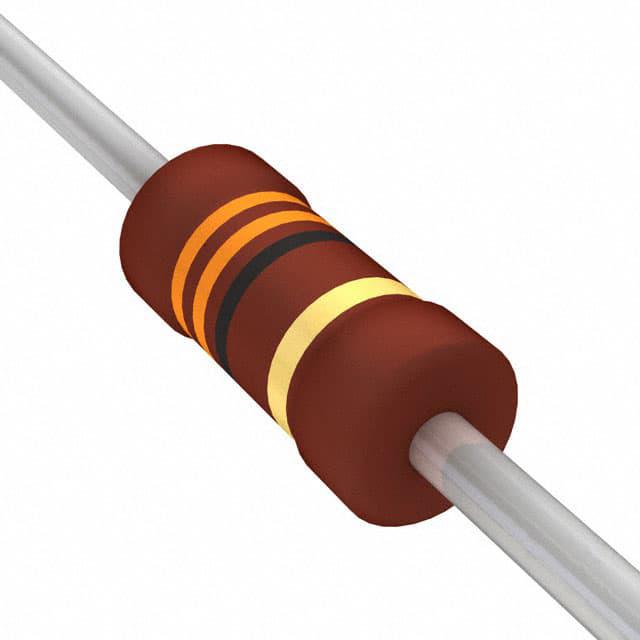

VISHAY INTERTECHNOLOGY 通孔电阻 PR02000203309JR500

PR02000203309JR500概述


    产品简介


    金属薄膜引线电阻
    Vishay BCcomponents推出的金属薄膜引线电阻(PR01, PR02, PR03)是一系列适用于通用功率应用的高性能电阻器。这些电阻器采用金属合金膜沉积于高级陶瓷基体上,通过螺旋沟槽切割工艺形成,并焊接到铜或铁镀铜端帽上。表面覆盖一层红非燃保护漆,提供电气、机械和气候防护。这种类型的电阻器广泛应用于汽车电子、照明球灯等领域,提供高功率密度和可靠性能。

    技术参数


    以下是Vishay BCcomponents金属薄膜引线电阻的技术规格:
    - 型号与尺寸:0207到0617
    - 电阻范围:0.22Ω到1MΩ
    - 容差:±1%,±5%
    - 温度系数:±250 ppm/K
    - 额定功率:1W至3W
    - 热阻:135 K/W至60 K/W
    - 最大工作电压:350V至750V AC/DC
    - 耐久测试稳定性:±(5% R + 0.1Ω)
    - 湿度测试稳定性:±(3% R + 0.1Ω)
    - 焊接稳定性:±(1% R + 0.05Ω)

    产品特点和优势


    - 高功率密度:能够在小体积内提供高达3W的额定功率。
    - 严格的生产控制:每批产品都经过严格测试,确保一致性和可靠性。
    - 多种封装选项:可选轴向和径向封装,满足不同应用需求。
    - 兼容AEC-Q200标准:适合汽车电子产品应用。
    - 高温稳定性:最大可承受250°C的高温环境。

    应用案例和使用建议


    应用案例
    - 汽车电子:用于汽车内部的各种电路控制,如发动机控制系统、车身电子系统等。
    - 照明球灯:用于灯具电源控制和驱动电路。
    使用建议
    - 在设计电路时,要根据具体应用要求选择合适的电阻型号和容差。
    - 考虑到温度对电阻值的影响,在高功率应用中应预留一定的余量以避免过热损坏。
    - 对于某些高功耗应用,可考虑使用多个低功率电阻并联来分散热量。

    兼容性和支持


    - 兼容性:这些电阻器与标准自动插件设备和波峰焊接设备兼容。
    - 支持服务:Vishay BCcomponents提供全面的技术支持,包括在线文档和客户支持服务。

    常见问题与解决方案


    - 问题1:电阻器在高电流环境下发热严重。
    - 解决方案:选择更高功率等级的电阻器,或者将多个电阻器并联使用,以减少单个电阻器的负载。
    - 问题2:电阻值出现漂移。
    - 解决方案:定期检查并重新校准电阻器,或在设计时考虑使用具有较高温度稳定性的型号。

    总结和推荐


    总体而言,Vishay BCcomponents的金属薄膜引线电阻具备高功率密度、稳定性和良好的兼容性,适合广泛的工业和汽车应用。特别是针对需要高可靠性和稳定性的场合,这款电阻器是理想的选择。我们强烈推荐使用这些产品,以获得最佳的性能和长期可靠性。

PR02000203309JR500参数

参数
电阻值 33Ω
精度 ±5%
额定功率 2W
温度系数 ±250ppm/℃
长*宽*高 10mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PR02000203309JR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR02000203309JR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR02000203309JR500 PR02000203309JR500数据手册

PR02000203309JR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0905 ¥ 0.7643
库存: 25000
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 3821.5
