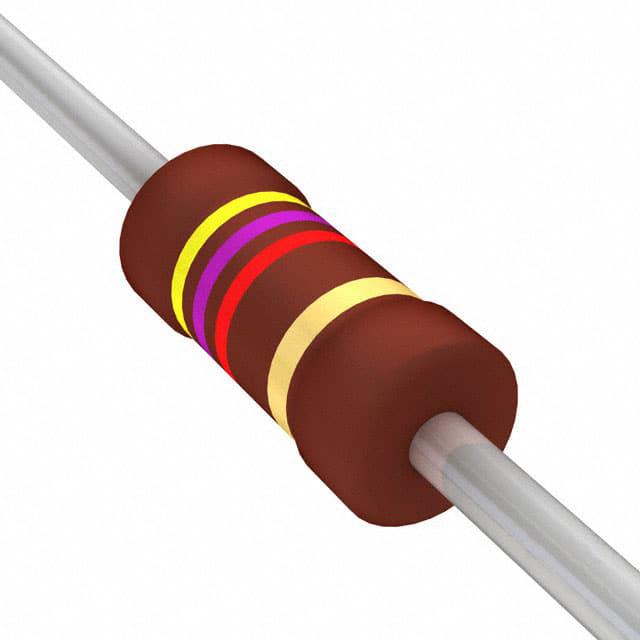

PR02000204701JA100

产品分类: 通孔电阻
产品描述: 4.7KΩ ±5% 2W ±250ppm/℃ 通孔安装 10mm(长度)
供应商型号: TU-PR02000204701JA100
供应商: 海外现货
标准整包数: 1000
VISHAY INTERTECHNOLOGY 通孔电阻 PR02000204701JA100

PR02000204701JA100概述

    Vishay BCcomponents Power Metal Film Leaded Resistors: PR01, PR02, PR03

    1. 产品简介


    产品类型:Vishay BCcomponents 提供的金属膜引线电阻器。
    主要功能:通过在其高纯度陶瓷基体上沉积均匀的金属合金薄膜,形成一个螺旋形沟槽,从而实现精确的阻值调节。这些电阻器具有优异的电气和机械保护特性,适用于广泛的工业应用。
    应用领域:这类电阻器广泛应用于汽车电子、电源供应器、照明设备以及其他需要精确和稳定的功率应用场合。

    2. 技术参数


    | 参数 | PR01 | PR02 | PR03 |
    ||
    | 尺寸(DIN) | 0207 | 0411 | 0411 |
    0617 | 0617
    | 阻值范围(R) | 0.22Ω 至 1MΩ | 0.33Ω 至 1MΩ | 1Ω 至 1MΩ |
    0.68Ω 至 1MΩ | 1Ω 至 1MΩ
    | 阻值容差 | ±1%,±5% | ±1%,±5% | ±1%,±5% |
    | 温度系数 | ±250 ppm/K | ±250 ppm/K | ±250 ppm/K |
    | 额定功耗,P70 | 1W | 2W | 3W |
    0.6W | 1.2W
    1.3W | 1.6W | 2.5W |
    | 热阻(Rth) | 135K/W | 75K/W | 115K/W |
    60K/W | 75K/W
    | 最大操作电压,Umax. | 350V AC/DC | 500V AC/DC | 750V AC/DC |

    3. 产品特点和优势


    - 高功率密度:体积小却能够提供较高的额定功率(1W至3W)。
    - 定义的熔断特性:具备明确的熔断特性,保证了电路的安全。
    - 良好的热稳定性:其额定功率下的温度变化极小。
    - 通过AEC-Q200认证(仅限PR01和PR02型号),适用于汽车应用。
    - 耐高温和恶劣环境:能承受高达250°C的最高工作温度。

    4. 应用案例和使用建议


    这些电阻器可广泛应用于汽车电子系统、电源管理系统及照明控制系统。例如,在汽车LED灯组中,为了确保恒定电流和高可靠性,会采用这种具有高稳定性的电阻器。使用建议包括:
    - 在安装时需确保最小距离为1mm,以避免过热。
    - 当电阻器在恶劣环境下使用时,如高温高湿环境,应选择符合更高标准的产品。

    5. 兼容性和支持


    这些电阻器与多种自动插入设备兼容,且提供了出色的焊接性。此外,Vishay公司提供了详细的技术支持,包括测试报告和使用寿命预估,帮助用户更好地理解和使用产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值漂移 | 控制负载和温度条件以保持所需稳定性。 |
    | 高温下的功耗问题 | 确保工作温度不超过最大允许温度。 |

    7. 总结和推荐


    综上所述,Vishay BCcomponents 的Power Metal Film Leaded Resistors PR01、PR02 和 PR03具有优异的功率密度、热稳定性和良好的电气特性,适用于各类工业应用,特别是需要高可靠性的场合。因此,我强烈推荐这些产品给对质量和可靠性有较高要求的应用项目。

PR02000204701JA100参数

参数
电阻值 4.7KΩ
精度 ±5%
额定功率 2W
温度系数 ±250ppm/℃
长*宽*高 10mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

PR02000204701JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR02000204701JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR02000204701JA100 PR02000204701JA100数据手册

PR02000204701JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
