首页  >  产品百科  >  WSC251510R00FTA

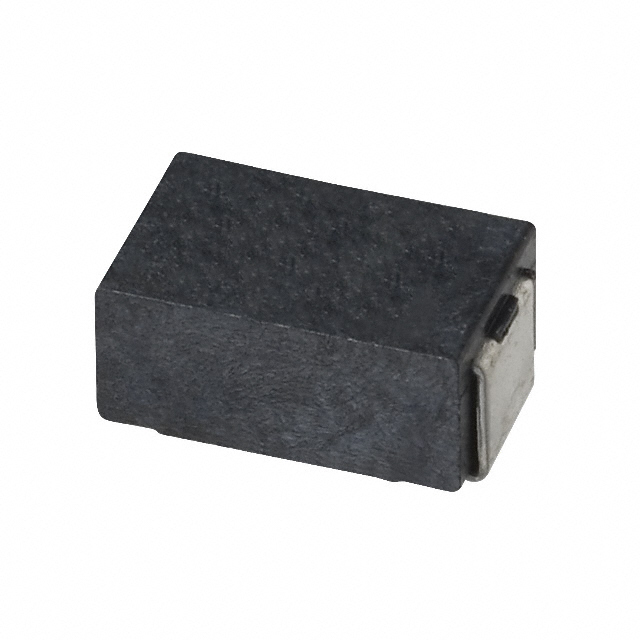

WSC251510R00FTA

产品分类: 其它固定电阻
产品描述: ±1% ±50ppm/℃ 10Ω 1W 2515 导线安装 6.35mm*3.81mm*3.17mm
供应商型号: UA-WSC251510R00FTA
供应商: 海外现货
标准整包数: 2000
VISHAY INTERTECHNOLOGY 其它固定电阻 WSC251510R00FTA

WSC251510R00FTA概述

    Vishay Dale Wirewound Resistors, Precision Power, Surface Mount

    产品简介


    Vishay Dale的WSC和WSN系列是一类高品质的表面贴装型精密功率电阻器。这些电阻器采用全焊接结构,具有卓越的稳定性和高功率额定值,适用于各种环境条件。WSC和WSN系列广泛应用于工业控制、汽车电子、医疗设备等领域,因其可靠的性能和广泛的温度适应能力而备受推崇。

    技术参数


    以下是WSC和WSN系列的主要技术规格:
    | 型号 | 尺寸(mm) | 功率(W) | 电阻范围(Ω) | 温度系数(ppm/℃) | 绝缘电阻(Ω) | 工作温度范围(℃) |
    ||
    | WSC01/2 | 6.35x3.81x1.02 | 0.5 | 0.1 to 4.99 | ±50 (1.0Ω to 4.99Ω); ±90 (0.1Ω to 0.99Ω) | >10^9 | -65 to +175 |
    | WSC2515 | 6.35x3.81x1.02 | 1 | 0.1 to 2.5K | ±20 (10Ω以上); ±50 (1.0Ω到9.9Ω); ±90 (0.31Ω到0.99Ω) | >10^9 | -65 to +275 |
    | WSC0002 | 11.56x4.24x2.54 | 2 | 0.1 to 4.92K | ±20 (10Ω以上); ±50 (1.0Ω到9.9Ω); ±90 (0.31Ω到0.99Ω) | >10^9 | -65 to +275 |
    | WSC4527 | 11.56x4.24x2.54 | 2 | 0.1 to 4.92K | ±20 (10Ω以上); ±50 (1.0Ω到9.9Ω); ±90 (0.31Ω到0.99Ω) | >10^9 | -65 to +275 |
    | WSC6927 | 17.53x7.11x2.54 | 3 | 0.1 to 8K | ±20 (10Ω以上); ±50 (1.0Ω到9.9Ω); ±90 (0.31Ω到0.99Ω) | >10^9 | -65 to +275 |

    产品特点和优势


    - 全焊接结构:确保长期可靠性和耐久性。
    - 模塑封装:提供更好的机械强度和环境防护。
    - 绕线式引脚:增强与PCB的连接可靠性。
    - 出色的环境稳定性:适用于各种恶劣环境。
    - 高功率等级:最高可达3W,适合高功耗应用。
    - 卓越的浪涌能力:能够承受瞬间大电流冲击。
    - 无感性设计:部分型号采用Ayrton-Perry绕法,减少寄生电感。
    - AEC-Q200认证:满足汽车级标准。
    - 多种封装选择:满足不同安装需求。

    应用案例和使用建议


    应用案例
    WSC和WSN系列广泛应用于汽车电子、工业自动化、医疗设备等领域。例如,在电动汽车的电池管理系统中,WSC和WSN系列可以作为分压电阻使用,帮助监控电池电压,确保系统的稳定运行。
    使用建议
    - 高温应用:选择热稳定性好的型号,如WSC2515,以确保在高温环境下的可靠性。
    - 高精度需求:优先选择低温度系数(如WSC0002)的产品,以减少温度变化对阻值的影响。
    - 空间限制:考虑到体积大小,可选用小尺寸的型号,如WSC01/2,以适应紧凑的设计空间。

    兼容性和支持


    WSC和WSN系列的包装代码包括EB(无铅)和TB(锡铅),均符合RoHS标准。这些产品与其他电子元件具有良好的兼容性,可方便地集成到现有系统中。Vishay公司还提供了详尽的技术支持文档和在线资源,如焊接工艺建议和3D模型下载,帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值随温度变化过大 | 选择低温度系数的型号 |
    | 安装后出现断路 | 检查焊接质量,确保焊点良好 |
    | 环境湿度导致阻值变化 | 在潮湿环境下增加防潮措施 |
    | 无法达到预期功率等级 | 检查散热设计,确保足够散热面积 |
    | 高频信号传输时产生干扰 | 使用无感性设计的型号 |

    总结和推荐


    Vishay Dale的WSC和WSN系列精密功率电阻器具备出色的稳定性和高可靠性,适用于各种严苛的应用环境。它们的多种规格和高兼容性使其成为众多领域的理想选择。因此,无论是工业控制、汽车电子还是医疗设备等领域,WSC和WSN系列都是值得推荐的优秀产品。

WSC251510R00FTA参数

参数
额定功率 1W
电阻个数 -
引脚数量 -
电阻值 10Ω
温度系数 ±50ppm/℃
精度 ±1%
长*宽*高 6.35mm*3.81mm*3.17mm
通用封装 2515
安装方式 导线安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSC251510R00FTA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSC251510R00FTA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSC251510R00FTA WSC251510R00FTA数据手册

WSC251510R00FTA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.6 ¥ 5.028
库存: 6000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 10056
直接购买
加入购物车
