VJ0603Y223KXACW1BC

产品分类: 陶瓷电容
产品描述: 22nF ±10% X7R 50V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号: SCE-VJ0603Y223KXACW1BC
供应商: 海外现货
标准整包数: 500

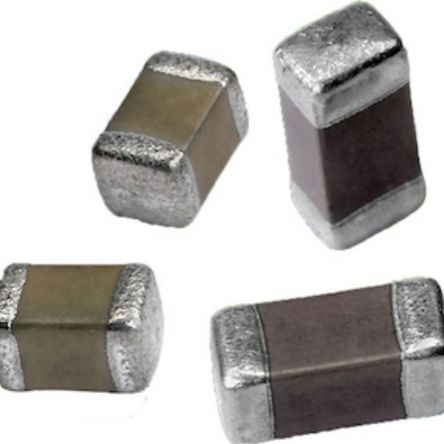

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0603Y223KXACW1BC

VJ0603Y223KXACW1BC概述

    Vishay VJ....W1BC Basic Commodity Series Surface Mount Multilayer Ceramic Chip Capacitors

    1. 产品简介


    Vishay VJ....W1BC系列表面贴装多层陶瓷芯片电容器(MLCC)适用于通用型应用。这些电容器提供从0402到1210尺寸的多种选择,具有稳定性和高容量的特性。其主要功能包括适用于高频应用、耐热范围广及卓越的绝缘性能。它们广泛应用于消费电子产品、电信设备、数据处理系统以及移动设备等领域。

    2. 技术参数


    - 工作温度范围
    - C0G (NP0): -55°C 至 +125°C
    - X5R: -55°C 至 +85°C
    - X7R: -55°C 至 +125°C
    - Y5V: -25°C 至 +85°C
    - 电容范围
    - C0G (NP0): 0.5 pF 至 39 nF
    - X5R: 47 nF 至 220 μF
    - X7R: 100 pF 至 47 μF
    - Y5V: 10 nF 至 100 μF
    - 电压范围
    - C0G (NP0): 10 VDC 至 100 VDC
    - X5R: 6.3 VDC 至 50 VDC
    - X7R: 10 VDC 至 100 VDC
    - Y5V: 6.3 VDC 至 100 VDC
    - 电容温度系数
    - C0G (NP0): ± 0 ppm/°C (± 30 ppm/°C)
    - X5R: ± 15% (无电压作用时)
    - X7R: ± 15% (无电压作用时)
    - Y5V: + 30%/-80% (无电压作用时)
    - 绝缘电阻
    - ≥ 10 GΩ 或 Rx C ≥ 500 Ωx F (较小值)
    - 频率响应
    - C0G (NP0): 对于电容<1000 pF, 在1.0 MHz ± 10% 下施加1.0 VRMS ± 0.2 VRMS
    - X5R / X7R: 对于电容≤10 μF, 在1.0 kHz ± 10% 下施加1.0 VRMS ± 0.2 VRMS (在1.0 kHz ± 10% 下对电容>10 μF 施加0.5 VRMS ± 0.2 VRMS)
    - Y5V: 对于电容≤10 μF, 在1.0 kHz ± 10% 下施加1.0 VRMS ± 0.2 VRMS (在120 Hz ± 20% 下对电容>10 μF 施加0.5 VRMS ± 0.2 VRMS)

    3. 产品特点和优势


    - 可选范围广:从小尺寸0402到大尺寸1210均有覆盖,适用于不同需求。
    - 超稳定材料:C0G (NP0) 陶瓷电介质保证了极低的温度系数。
    - 高容值:X5R 和 X7R 电介质提供高容值,适合高频应用。
    - 镍屏障:采用100% 锡镀层和镍屏障,提高耐久性和可靠性。
    - 干片工艺:优化生产工艺,确保电容器的一致性和长期稳定性。
    - 基础金属电极系统:提高可靠性并降低生产成本。

    4. 应用案例和使用建议


    - 消费电子产品:适用于各类便携式设备,如手机和平板电脑,可以提高电路稳定性。
    - 电信:在无线通信模块中,有助于滤波和调谐。
    - 数据处理:适用于各种高速计算和存储设备,以减少信号干扰。
    - 使用建议:确保在设计时选择正确的电容和电压等级,以防止过压或过温导致的损坏。推荐进行适当的热处理以保证准确的测量结果。

    5. 兼容性和支持


    - 兼容性:VJ....W1BC 系列电容器与标准表面贴装工艺兼容,易于集成。
    - 支持:Vishay 提供详细的文档和技术支持,包括常见问题解答和应用指南。

    6. 常见问题与解决方案


    - 问题: 电容不稳定。
    - 解决方案: 检查电容是否正确安装并确保其符合指定的工作温度范围。

    - 问题: 容量偏差超出预期。
    - 解决方案: 预先处理电容,进行加热和静置以确保稳定状态下的测试结果。

    7. 总结和推荐


    Vishay VJ....W1BC 系列表面贴装多层陶瓷芯片电容器具有广泛的应用范围和稳定的性能表现。它们不仅能满足普通应用的需求,还具备优异的温度稳定性和可靠度。强烈推荐在需要高性能电容器的项目中使用该系列产品。
    以上内容综合了Vishay VJ....W1BC 系列产品的技术参数、应用领域及特点,并提供了详细的使用指导。希望这篇文章能为工程师和技术人员提供有益的信息。

VJ0603Y223KXACW1BC参数

参数
电容值 22nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ0603Y223KXACW1BC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0603Y223KXACW1BC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0603Y223KXACW1BC VJ0603Y223KXACW1BC数据手册

VJ0603Y223KXACW1BC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.102
4000+ ¥ 0.0675
8000+ ¥ 0.0525
16000+ ¥ 0.0461
库存: 17500
起订量: 4500 增量: 500
交货地:
最小起订量为:4000
合计: ¥ 270
