首页  >  产品百科  >  WKP102MCPTH0KR

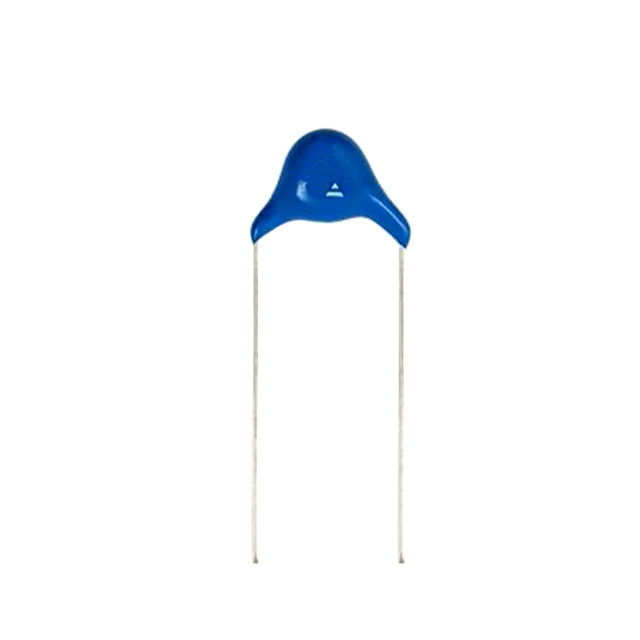

WKP102MCPTH0KR

产品分类: 陶瓷电容
产品描述: 1nF ±20% Y5U(E) 760V(AC) 插件 通孔安装 10mm*6mm*13mm
供应商型号: WKP102MCPTH0KR-ND
供应商: Digi-Key
标准整包数: 8000
VISHAY INTERTECHNOLOGY 陶瓷电容 WKP102MCPTH0KR

WKP102MCPTH0KR概述

    Vishay Draloric WKP Series AC Line Rated Ceramic Disc Capacitors

    1. 产品简介


    Vishay Draloric 的 WKP 系列 AC 线端陶瓷盘式电容器是一类用于高压交流应用的安全电容器。这些电容器具有高可靠性、广泛的应用范围和不同的引线样式选择。它们适用于 X1(760 VAC)和 Y1(500 VAC)认证标准,特别适合于电源滤波、跨线路连接、旁路和天线耦合等应用场合。

    2. 技术参数


    - 认证:
    - IEC 60384-14.4
    - UL 60384-14.1
    - CSA E60384-1:03 第二版,CSA E60384-14:09 第二版
    - 工作温度范围: -40°C 至 +125°C
    - 额定电压:
    - X1 类:760 VAC(50 Hz),兼容 US/UL/CSA 60384-14(50/60 Hz)
    - Y1 类:500 VAC(50 Hz),兼容 US/UL/CSA 60384-14(50/60 Hz)
    - 电容范围: 33 pF 至 4.7 nF
    - 容差: ±10%,±20%
    - 测试电压: 4000 VAC,50 Hz,持续时间 2s 或 60s
    - 绝缘电阻: ≥10,000 MΩ(500 VDC,60s)
    - 损耗因数:
    - Class 1: 最大 0.5%(1 kHz)
    - Class 2: 最大 2.5%(1 kHz)

    3. 产品特点和优势


    WKP 系列电容器具有以下优势:
    - 高可靠性,符合 IEC 60384-14 第四版标准。
    - 广泛的引线样式选择,适应不同应用需求。
    - 单层结构设计,安全可靠。
    - 优异的耐温性能,能够在极端环境中稳定工作。

    4. 应用案例和使用建议


    - 应用领域: X1 和 Y1 认证标准下的电源滤波、跨线路连接、旁路、天线耦合等。
    - 使用建议: 在选择电容器时,根据具体应用所需的额定电压和电容值进行匹配。确保安装位置具备良好的散热条件,以维持正常工作温度范围。

    5. 兼容性和支持


    - 兼容性: 适用于多种标准的 AC 电路中。
    - 支持: Vishay 提供详细的技术文档和客户支持,确保用户能够获得最佳的应用体验。

    6. 常见问题与解决方案


    - 问题: 安装后发现电容值与标称值不符。
    - 解决方案: 检查引线连接是否正确,确保电容器处于正确的工作温度范围内。
    - 问题: 绝缘电阻测试失败。
    - 解决方案: 检查是否存在外部污染或损坏,必要时更换电容器。

    7. 总结和推荐


    Vishay Draloric 的 WKP 系列 AC 线端陶瓷盘式电容器凭借其高可靠性、宽广的工作温度范围和广泛的认证,成为适用于高压交流应用的理想选择。对于需要高性能和可靠性的工程师和技术人员来说,强烈推荐使用这一系列的产品。

WKP102MCPTH0KR参数

参数
电容值 1nF
容差 ±20%
温度系数 Y5U(E)
额定电压 760V(AC)
长*宽*高 10mm*6mm*13mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

WKP102MCPTH0KR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WKP102MCPTH0KR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY WKP102MCPTH0KR WKP102MCPTH0KR数据手册

WKP102MCPTH0KR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ $ 0.4021 ¥ 3.3653
库存: 0
起订量: 8000 增量: 1
交货地:
最小起订量为:8000
合计: ¥ 0
直接购买
加入购物车
