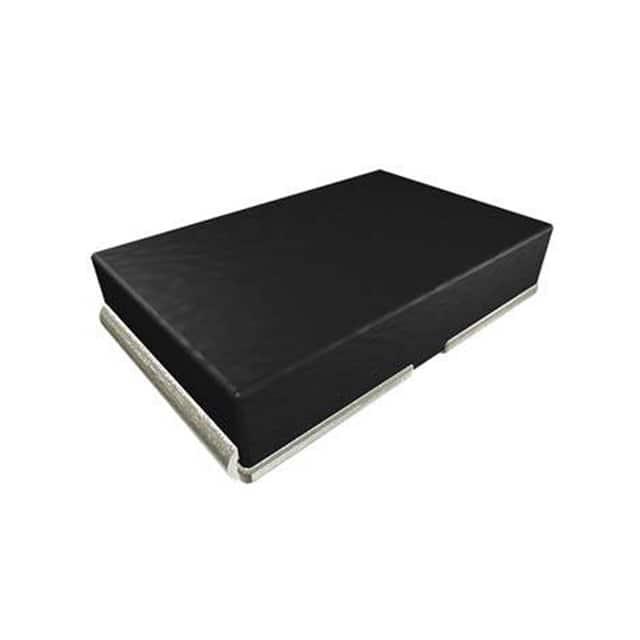

WSHP28181L000FEA

产品分类: 其它固定电阻
产品描述: ±1% ±200ppm/℃ 1mΩ 10W 2818 标准安装 7.1mm*4.6mm*1.75mm
供应商型号: 4552527
供应商: 海外现货
标准整包数: 5
VISHAY INTERTECHNOLOGY 其它固定电阻 WSHP28181L000FEA

WSHP28181L000FEA概述

    Vishay Dale WSHP2818 电子元器件技术手册

    产品简介


    WSHP2818 是 Vishay Dale 公司生产的一款高功率(10 W)、低阻值(最小0.001 Ω)表面贴装电阻器。这种电阻器采用金属带设计,特别适用于电流检测、电压分压和脉冲应用等领域。其改进的热管理设计使其在多种应用场景中表现出色。

    技术参数


    - 功率额定值:10 W(在70°C环境温度下)
    - 电阻值范围:0.001 Ω 到 0.1 Ω
    - 引脚间距:0.280 英寸(7.1 mm) x 0.180 英寸(4.6 mm)
    - 厚度:0.059 英寸(1.50 mm)
    - 重量:每1000件约167.8克
    - 公差:± 0.5% 或 ± 1.0%
    - 工作温度范围:-65°C 至 +170°C
    - 最大工作电压:取决于功率和电阻值的乘积(P x R)
    - 温度系数:≤ 20 ppm/°C(元件)
    - 电感:≤ 5 nH
    - 瞬态过载能力:4倍额定功率持续5秒

    产品特点和优势


    1. 热管理:采用改进的热管理设计,提高散热效率。
    2. 焊接结构:全焊接结构设计,适合各种电流检测、电压分压和脉冲应用。
    3. 极低电阻值:通过独特的加工技术生产极低的电阻值。
    4. 抗硫化:构建材料不受高硫环境影响。
    5. 低电感:电感值小于5 nH,适合高频应用。
    6. 低热电动势:热电动势小于3 μV/°C。
    7. 优异的稳定性:总温度系数(TCR)为 ±200 ppm/°C(1 mΩ到5.99 mΩ),且符合AEC-Q200标准。

    应用案例和使用建议


    WSHP2818 可广泛应用于汽车电子、工业自动化、电源管理和通讯设备等领域。对于汽车电子应用,它可以通过改善的热管理和卓越的抗硫化性能确保长期稳定运行。在使用时,应注意以下几点:
    - 在高温环境下工作时,确保散热良好以防止温度过高导致性能下降。
    - 在设计电路板时,要根据具体的应用需求选择合适的电阻值和公差。
    - 避免长时间的过载操作,以减少可能的损坏风险。

    兼容性和支持


    WSHP2818 与 Vishay Dale 的其他产品具有良好的兼容性,方便进行系统集成。Vishay 提供技术支持和售后维护服务,包括在线文档和视频教程。如有需要,可通过官方联系方式获取进一步的支持。

    常见问题与解决方案


    1. 过载保护:避免连续过载操作,建议使用短时间过载保护机制,如瞬态过载测试条件所示。
    2. 焊接不良:确保焊接过程符合标准焊接曲线,避免温度过高或过低导致焊接不良。
    3. 安装不稳定:确保引脚与电路板之间的焊接牢固,避免因振动导致接触不良。

    总结和推荐


    WSHP2818 作为一款高性能的金属带电阻器,在多个方面表现卓越。它不仅具备出色的热管理和抗硫化性能,而且能够在广泛的温度范围内保持稳定的电阻值。综上所述,我们强烈推荐使用 WSHP2818 用于需要高精度和高可靠性的应用场合。

WSHP28181L000FEA参数

参数
电阻个数 -
引脚数量 -
电阻值 1mΩ
温度系数 ±200ppm/℃
精度 ±1%
额定功率 10W
长*宽*高 7.1mm*4.6mm*1.75mm
通用封装 2818
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSHP28181L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSHP28181L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSHP28181L000FEA WSHP28181L000FEA数据手册

WSHP28181L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 11.1802
50+ ¥ 10.0175
250+ ¥ 9.8386
500+ ¥ 9.6597
1500+ ¥ 9.6597
3500+ ¥ 9.6597
17500+ ¥ 9.6597
35000+ ¥ 9.6597
库存: 2781
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 55.9
