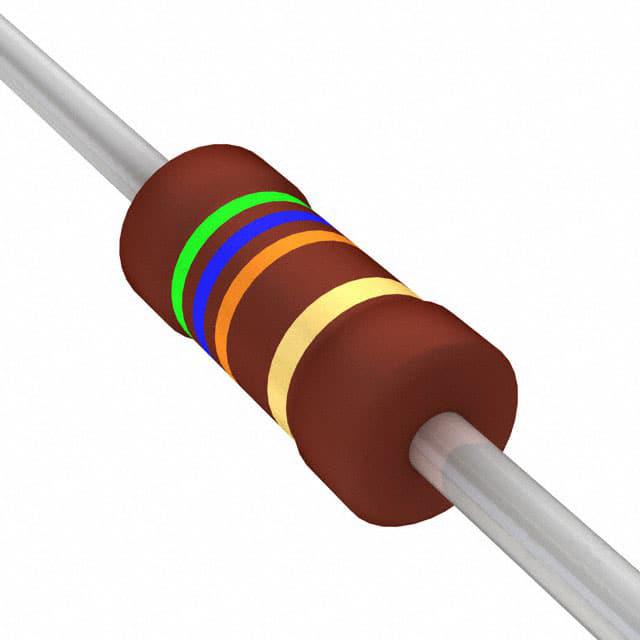

PR01000105602JR500

产品分类: 通孔电阻
产品描述: 56KΩ ±5% 1W ±250ppm/℃ 通孔安装 6.5mm(长度)
供应商型号: PR01000105602JR500
供应商: 国内现货
标准整包数: 5
VISHAY INTERTECHNOLOGY 通孔电阻 PR01000105602JR500

PR01000105602JR500概述

    Power Metal Film Leaded Resistors (PR01, PR02, PR03) 技术手册

    产品简介


    Vishay BCcomponents生产的PR系列金属膜引线电阻器是适用于广泛用途的高性能电阻器。这些电阻器采用高精度的金属合金薄膜沉积在高级陶瓷基体上,通过切割螺旋凹槽并在端帽上焊接铜或铁铜合金连接线来实现精准阻值。其封装具有电气、机械和气候保护功能,并且符合国际标准(如IEC 60068-2-45)。PR01和PR02型号还符合AEC-Q200认证,适用于汽车电子等领域。

    技术参数


    以下是PR01, PR02, 和PR03的主要技术参数:
    - 尺寸与阻值范围:0207(最小尺寸)到0617(较大尺寸),阻值范围从0.22Ω到1MΩ。
    - 容差:1% 或 5%。
    - 温度系数:±250 ppm/K。
    - 额定功耗:PR01可达1W,PR02为2W,PR03为3W。
    - 最高操作电压:交流/直流最大电压分别为350V, 500V, 750V不等。
    - 热阻:各型号分别为135 K/W, 75 K/W, 60 K/W等。

    产品特点和优势


    - 高功率密度:在紧凑的外形中提供高的功率处理能力。
    - 定义熔断特性:具备精确的熔断特性,提高电路安全性。
    - 材料合规:满足IEC 60115-1标准的主动和被动燃烧要求,无有害物质。
    - AEC-Q200认证:适用于汽车领域的关键应用。
    - 优异的稳定性和可靠性:长时间测试后变化量小,适合长期应用。

    应用案例和使用建议


    - 一般用途:适合用于电源转换器、LED驱动等电力电子应用。
    - 汽车电子:可应用于发动机管理系统、车身控制模块等。
    - 照明球泡:提供稳定的电流限流作用。

    使用建议:当工作温度较高时,考虑增加散热措施;选择合适的焊接材料以防止因高温导致的可靠性下降。

    兼容性和支持


    - 这些电阻器能够很好地适应自动插入设备和剪切弯曲机,表现出良好的焊接性和适配性。
    - 提供了各种包装方式以方便储存和运输,包括弹药包和盘式包装。

    常见问题与解决方案


    - 问:电阻器表面涂层如何处理?
    - 答:该涂层不耐受强腐蚀性清洗剂,建议使用常规溶剂进行清洁。
    - 问:高温环境下电阻值会怎样变化?
    - 答:高温会导致电阻值轻微漂移,可以通过限制负载和温度来维持所需稳定性。

    总结和推荐


    总体来看,PR系列金属膜引线电阻器具备卓越的性能和可靠性,非常适合多种电力应用需求。尤其在需要高功率密度和良好热稳定性的场合下表现优异。强烈推荐此产品用于需要高度可靠性和稳定性的工业和汽车电子产品设计中。

PR01000105602JR500参数

参数
电阻值 56KΩ
精度 ±5%
额定功率 1W
温度系数 ±250ppm/℃
长*宽*高 6.5mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PR01000105602JR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR01000105602JR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR01000105602JR500 PR01000105602JR500数据手册

PR01000105602JR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.9354
50+ ¥ 1.8369
250+ ¥ 1.7452
500+ ¥ 1.6579
1000+ ¥ 1.5751
5000+ ¥ 0.3669
库存: 4845
起订量: 290 增量: 0
交货地:
最小起订量为:250
合计: ¥ 436.3
