首页  >  产品百科  >  VJ1210Y223KXEAT5Z

VJ1210Y223KXEAT5Z

产品分类: 陶瓷电容
产品描述: 22nF ±10% X7R 500V 1210 贴片安装 3.2mm*2.5mm*2.5mm
供应商型号: TS-VJ1210Y223KXEAT5Z
供应商: 海外现货
标准整包数: 2500

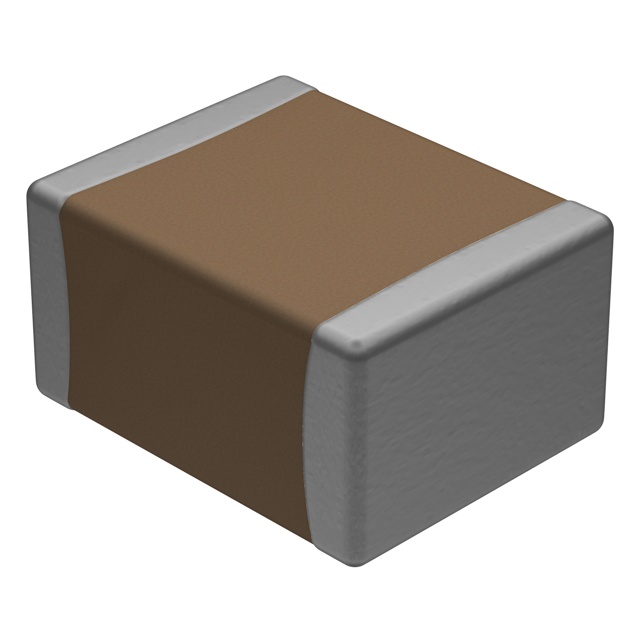

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ1210Y223KXEAT5Z

VJ1210Y223KXEAT5Z概述

    Vishay Vitramon VJ HVArc Guard® 技术手册解析

    产品简介


    VJ HVArc Guard® 是一款专为高电压应用设计的表面贴装多层陶瓷芯片电容器(MLCC)。该电容器以其卓越的高电压性能著称,特别适合于防止表面弧光现象的发生。其主要应用领域包括电源供应、直流转换器、反激式变换器的电压倍增器以及照明系统和其他交流应用。

    技术参数


    - 温度系数:C0G (NP0) 系列:0 ppm/°C ± 30 ppm/°C(-55°C 至 +125°C)
    X7R 系列:± 15%(-55°C 至 +125°C)

    - 额定电压范围:C0G (NP0):1000 VDC 至 2500 VDC;X7R:250 VDC 至 1000 VDC

    - 容量范围:C0G (NP0):10 pF 至 8.2 nF;X7R:220 pF 至 270 nF

    - 绝缘电阻:+25°C 下最小 100 000 MΩ 或 1000 μF 中较小者

    - 额定温度范围:-55°C 至 +125°C

    - 耐压测试:按 EIA 198-2-E 方法 103 进行

    产品特点和优势


    - 防止表面弧光现象:该产品具备专利技术,可以有效预防高电压应用中的表面弧光现象。
    - 小型化设计:相较于传统高电压 MLCC,它提供更高的电容值,且尺寸更小,有助于节省电路板空间。
    - 高电压性能:具有两倍于竞争对手的电压击穿阈值。
    - 灵活的聚合物端子选项:可提高对电路板弯曲裂缝的抵抗能力(需工厂确认)。
    - 可靠的电极系统:采用贵重金属电极(NME)系统,确保长期可靠性。

    应用案例和使用建议


    VJ HVArc Guard® 在多种应用中表现出色,例如:
    - 电源供应:适用于需要高可靠性和紧凑尺寸的电源模块。
    - DC/DC 转换器:无论是升压还是降压应用,都能确保稳定的输出。
    - 电压倍增器:用于反激式变换器的电压倍增,可确保高效的能量传输。
    - 照明系统:特别适合于需要高电压稳定性的照明应用,如 LED 驱动器。
    使用建议:
    - 避免连续脉冲应用:VJ HVArc Guard® 仅适用于瞬态电压,不适用于周期性脉冲。
    - 检查应用条件:确保所选部件的额定电压符合应用要求。

    兼容性和支持


    - 兼容性:可与其他标准 MLCC 设备兼容。
    - 支持服务:Vishay Vitramon 提供详细的技术支持,包括邮件咨询服务(mlcc@vishay.com)。

    常见问题与解决方案


    - 问题:无法承受超过 220 VAC 的交流应用。
    解决方案:确保使用适合特定应用的额定电压。

    - 问题:电容值随时间变化。
    解决方案:定期进行老化率检测,确保应用稳定性。

    总结和推荐


    总体而言,VJ HVArc Guard® 是一款集高电压性能、小巧设计和多功能应用于一体的电容器。它在多个关键参数上优于竞争对手,并且在防止表面弧光现象方面表现优异。对于需要高电压稳定性、空间受限的应用来说,VJ HVArc Guard® 是一个非常理想的选择。
    推荐指数:★★★★★
    综上所述,VJ HVArc Guard® 是值得强烈推荐的产品,特别是在需要高可靠性、高电压处理能力和空间节约的应用场合。

VJ1210Y223KXEAT5Z参数

参数
电容值 22nF
容差 ±10%
温度系数 X7R
额定电压 500V
长*宽*高 3.2mm*2.5mm*2.5mm
通用封装 1210
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ1210Y223KXEAT5Z厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ1210Y223KXEAT5Z数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ1210Y223KXEAT5Z VJ1210Y223KXEAT5Z数据手册

VJ1210Y223KXEAT5Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.6429 ¥ 5.465
5000+ $ 0.5686 ¥ 4.8333
7500+ $ 0.5438 ¥ 4.6221
12500+ $ 0.5324 ¥ 4.5252
库存: 7500
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 13662.5
直接购买
加入购物车
