PR02000201203JA100

产品分类: 通孔电阻
产品描述: 120KΩ ±5% 2W ±250ppm/℃ 通孔安装 10mm(长度)
供应商型号: ECO-PR02000201203JA100
供应商: 海外现货
标准整包数: 1000

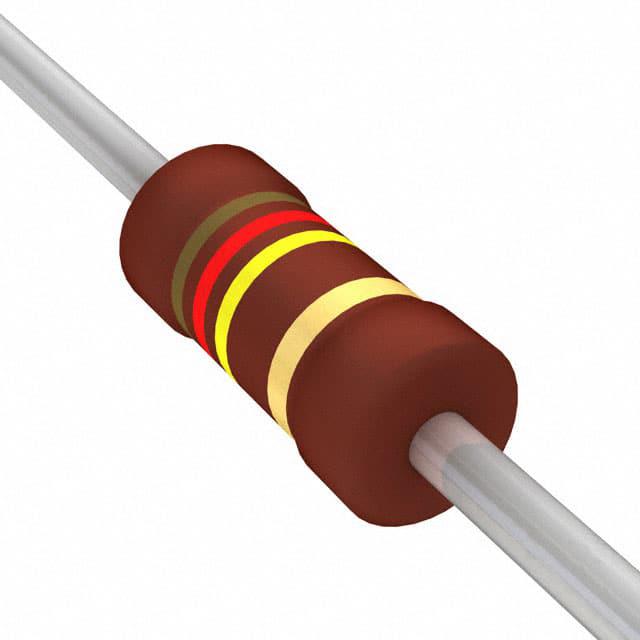

VISHAY INTERTECHNOLOGY 通孔电阻 PR02000201203JA100

PR02000201203JA100概述

    Vishay BCcomponents Power Metal Film Leaded Resistors

    产品简介


    Vishay BCcomponents的Power Metal Film Leaded电阻器系列(型号为PR01, PR02, 和 PR03)是一款在小型封装内具有高功率能力的高性能电阻器。该系列电阻器利用金属薄膜技术制造,具备定义清晰的熔断特性,满足IEC 60115-1标准下的主动和被动可燃性要求。特别值得一提的是,PR01和PR02型号已通过AEC-Q200认证,适用于汽车电子、照明镇流器等多种应用领域。

    技术参数


    该系列电阻器的技术规格如下表所示:
    | 特性 | PR01 | PR02 | PR03 |

    | 尺寸(DIN) | 0207 | 0411 | 0411 | 0617 | 0617 |
    | 电阻范围(Ω) | 0.22至1 MΩ | 0.33至1 MΩ | 1至1 MΩ | 0.68至1 MΩ | 1至1 MΩ |
    | 电阻容差(%) | ±1%, ±5% | ±1%, ±5% | ±1%, ±5% | ±1%, ±5% | ±1%, ±5% |
    | 温度系数(ppm/K) | ±250 | ±250 | ±250 | ±250 | ±250 |
    | 额定耗散功率(W) | 1(1 Ω及以上) | 2 | 1.3 | 3 | 2.5 |
    | 热阻(K/W) | 135 | 75 | 115 | 60 | 75 |
    | 最大工作电压(V AC/DC) | 350 | 500 | 500 | 750 | 750 |

    产品特点和优势


    这些电阻器具有高功率密度,适合小空间应用;它们的耐热性和抗湿性能优异,能够在广泛的温度范围内稳定工作。特别是,PR01和PR02型号的AEC-Q200认证使其在汽车电子产品中有很高的可靠性。

    应用案例和使用建议


    在汽车电子中,如点火系统、传感器接口和车身控制系统等场合,PR01, PR02, 和 PR03型号可以发挥重要作用。在这些应用中,设计师需要确保电阻器的工作温度不超过其最大允许值,并考虑到电路板的散热情况。为了延长使用寿命,建议采用适当的冷却措施并设置合理的负载限制。

    兼容性和支持


    这些电阻器完全符合RoHS, ELV, 和 WEEE环保指令,并且不含任何禁用物质。Vishay提供详细的包装信息和处理指南,确保产品在自动化组装过程中保持良好的兼容性。

    常见问题与解决方案


    1. 问题: 电阻值漂移过大。
    - 解决办法: 确保电阻器安装在合适的环境中,避免过高的工作温度和长时间的高温运行。
    2. 问题: 无法通过自动焊接测试。
    - 解决办法: 检查电阻器的引脚直径是否与机器兼容,并确认焊锡合金是否适用。

    总结和推荐


    总体而言,Vishay BCcomponents的Power Metal Film Leaded电阻器系列凭借其高功率密度、优良的环境适应性和广泛的适用范围,在众多应用领域表现出色。特别是针对需要小尺寸和高可靠性的场合,该系列产品是一个非常值得推荐的选择。
    希望这份详细的技术手册能够帮助您更好地了解并应用这些先进的电子元器件。

PR02000201203JA100参数

参数
电阻值 120KΩ
精度 ±5%
额定功率 2W
温度系数 ±250ppm/℃
长*宽*高 10mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

PR02000201203JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR02000201203JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR02000201203JA100 PR02000201203JA100数据手册

PR02000201203JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
