P16NP472KAB15

产品描述: 4.7KΩ ±10% 1W ±150ppm/℃ 线性 68.5V 面板安装 24.5mm(高度)
供应商型号: P16NP472KAB15
供应商: 国内现货
标准整包数: 1

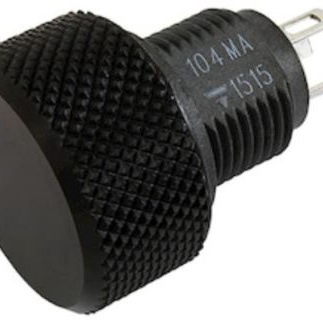

VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 P16NP472KAB15

P16NP472KAB15概述


    产品简介


    Vishay Sfernice的P16和PA16系列是面板安装式电位器。它们采用独特的设计,将旋钮与电阻器结合在一起,仅在面板背面设置安装硬件和接线端子。这两种电位器的主要区别在于电阻材料的不同:P16采用碳化物(Cermet)电阻材料,适合专业和工业应用;而PA16则采用导电塑料(Conductive Plastic)电阻材料,适用于专业音频应用。这两种电位器在紧凑性、密封性、高耐压等方面具有显著的优势。

    技术参数


    - 电气规格
    - P16
    - 电阻材料:碳化物
    - 电气行程:270° ± 10°
    - 功率等级(线性):1 W @ 40 °C
    - 功率等级(对数):0.5 W @ 40 °C
    - 温度系数:± 150 ppm/°C
    - PA16
    - 电阻材料:导电塑料
    - 电气行程:270° ± 10°
    - 功率等级(线性):0.5 W @ 40 °C
    - 功率等级(对数):0.25 W @ 40 °C
    - 温度系数:± 500 ppm/°C
    - 机械规格
    - 机械行程:300° ± 5°
    - 操作扭矩:2 Ncm 典型值
    - 最大拧紧扭矩:250 Ncm
    - 单位重量:4.5 g 典型值
    - 环境规格
    - 金属旋钮:-40 °C 到 +125 °C
    - 塑料旋钮:-40 °C 到 +85 °C
    - 防护等级:IP67

    产品特点和优势


    P16 和 PA16 系列电位器的主要特点包括:
    - 高功率等级:P16 可以承受高达 1 W 的功率,PA16 为 0.5 W,确保在多种应用中稳定可靠。
    - 高绝缘强度:2500 VRMS 的绝缘强度,保证电气安全。
    - 完全密封:具备 IP67 防护等级,可以在恶劣环境中使用。
    - 定制选项:提供金属或塑料旋钮,且可以根据客户需求定制旋钮。
    这些特点使得 P16 和 PA16 在需要高可靠性、高精度和耐用性的应用场合中表现出色。

    应用案例和使用建议


    P16 和 PA16 广泛应用于专业和工业领域,特别是在需要调节信号强度、控制音量等场景中。例如,在音响系统中,PA16 由于其导电塑料的电阻材料,能够提供平滑的线性或对数调节点。在电力控制系统中,P16 则可以承受更高的功率,适合于工业控制面板中的应用。
    使用建议:
    - 在使用过程中,应注意温度变化对电阻的影响,定期检查并维护设备,以确保长期稳定运行。
    - 对于不同的应用需求,可以考虑使用不同阻值的电位器,以满足不同的电气特性和负载要求。

    兼容性和支持


    P16 和 PA16 系列电位器与其他标准电子元器件具有良好的兼容性,可以方便地集成到各种电路板中。Vishay Sfernice 提供了详尽的技术文档和支持,包括应用指南和电气特性测试报告,确保用户能够在不同应用场景中获得最佳性能。

    常见问题与解决方案


    - 问题:电位器出现接触电阻增加。
    - 解决方案:检查旋钮和安装是否稳固,必要时重新紧固。定期清洁电位器和接触点。

    - 问题:在高湿度环境下,电位器性能下降。
    - 解决方案:确保电位器的防护等级符合应用环境的要求,避免在极端潮湿环境中使用。

    总结和推荐


    总体而言,P16 和 PA16 系列电位器凭借其高功率等级、高绝缘强度和全面的防护能力,成为了众多应用的理想选择。无论是专业音响设备还是工业控制面板,它们都能够提供出色的性能和稳定性。因此,强烈推荐使用这些产品,特别是在需要高可靠性和长寿命的应用中。

P16NP472KAB15参数

参数
电阻值 4.7KΩ
精度 ±10%
额定功率 1W
温度系数 ±150ppm/℃
额定电压 68.5V
锥度 线性
长*宽*高 24.5mm(高度)
安装方式 面板安装
包装方式 盒装

P16NP472KAB15厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

P16NP472KAB15数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 VISHAY INTERTECHNOLOGY P16NP472KAB15 P16NP472KAB15数据手册

P16NP472KAB15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 136.9848
20+ ¥ 107.7319
100+ ¥ 96.9588
库存: 15
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 1369.84
