首页  >  产品百科  >  CDR31BP471BKUSAB

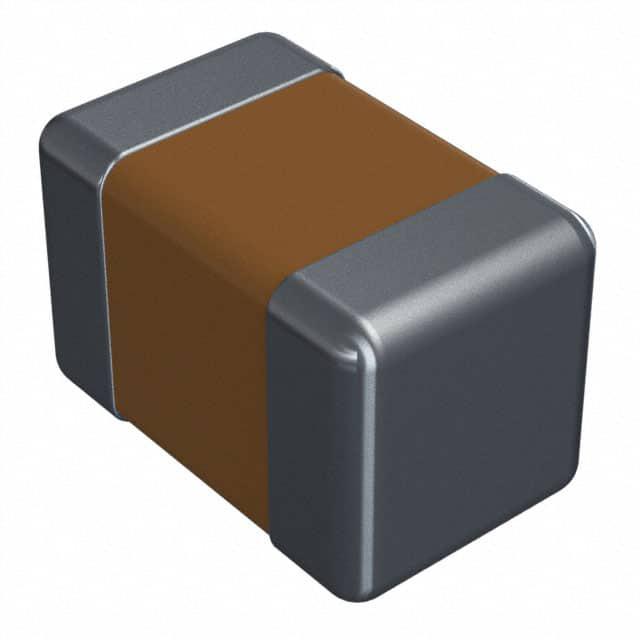

CDR31BP471BKUSAB

产品分类: 陶瓷电容
产品描述: 470pF ±10% 100V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: TS-CDR31BP471BKUSAB
供应商: 海外现货
标准整包数: 100
VISHAY INTERTECHNOLOGY 陶瓷电容 CDR31BP471BKUSAB

CDR31BP471BKUSAB概述

    Vishay Vitramon CDR-MIL-PRF-55681 Multilayer Ceramic Chip Capacitors 技术手册解析

    1. 产品简介


    CDR-MIL-PRF-55681 是一款由 Vishay Vitramon 生产的军规认证多层陶瓷电容器(MLCC),适用于表面贴装应用。产品设计符合 MIL-PRF-55681 军用标准,特别针对高可靠性要求的电子系统开发,广泛应用于航空航天、卫星、导弹、地理信息系统及全球定位系统等领域。其核心特征是具有高可靠性、出色的温度稳定性和多样化的容值选择。

    2. 技术参数


    以下为 CDR 系列产品的主要技术规格:
    | 参数 | 值 |

    | 工作温度范围 | -55°C 至 +125°C |
    | 容值范围 | 1.0 pF 至 470 nF |
    | 额定电压范围 | 6.3 VDC 至 100 VDC |
    | 温度系数 | BP: ±30 ppm/°C (0°C至100°C)
    BX: ±15% 至 +15%, -25% |
    | 损耗因子(DF) | BP: ≤0.15%
    BX: ≤2.5%(最高)
    BR: ≤2.5%-3.5% |
    | 老化率 | BP: 0%/十年
    BX/BR: 1%/十年 |
    | 绝缘电阻(IR) | ≥100 MΩ 或 ≥1000 μF |
    | 介电强度测试电压 | ≤100 VDC 额定:250% 额定电压 |
    根据尺寸,不同系列的封装和容量范围如下:
    | 尺寸(Case Style) | 最大电压(V) | 容值范围 |
    |
    | CDR01 (0805) | 100 | 10 pF 至 470 pF |
    | CDR02 (1805) | 100 | 220 pF 至 22 nF |
    | CDR03 (1808) | 100 | 330 pF 至 68 nF |
    | CDR04 (1812) | 100 | 1.2 nF 至 180 nF |
    | CDR36 (0603) | 100 | 1.0 pF 至 56 nF |
    | CDR37 (0402) | 100 | 1.0 pF 至 8.2 nF |

    3. 产品特点和优势


    - 军规认证:产品通过 MIL-PRF-55681 标准认证,确保其在极端条件下的可靠性。
    - 高可靠性:采用 Noble Metal Electrode(NME)电极体系,提供卓越的耐久性。
    - 多样化容值和电压选择:涵盖从小至 1.0 pF 到大至 470 nF 的容值范围,以及从 6.3 VDC 到 100 VDC 的电压选项。
    - 环保设计:提供无铅焊接选项(代码“Y”、“M”),满足 RoHS 标准。

    4. 应用案例和使用建议


    CDR-MIL-PRF-55681 系列电容器可广泛用于以下领域:
    - 航天和军事:如卫星天线系统、导弹导航模块、雷达等高可靠性需求的设备。
    - 通信设备:信号滤波器、高频电路板。
    - 工业控制:电源滤波、耦合电路等。
    使用建议:
    - 在选择时,注意温度系数对电容稳定性的影响。例如,BX 类型适合对容值变化敏感的应用。
    - 应避免超过额定电压操作,否则可能影响使用寿命。
    - 结合具体环境条件,合理选择封装尺寸和容值组合以优化系统性能。

    5. 兼容性和支持


    - 兼容性:CDR 系列电容器具备通用接口,可直接替换大部分同类军规产品。
    - 技术支持:如需进一步支持,可通过文档中提供的技术支持邮箱(mlcc@vishay.com)获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器失效 | 确认工作电压是否低于额定值 |
    | 温度漂移过大 | 更换温度系数更稳定的型号(如 BP) |
    | 老化导致性能下降 | 确保电容器存储环境干燥且低温 |

    7. 总结和推荐


    综合评估:CDR-MIL-PRF-55681 系列多层陶瓷电容器凭借其高可靠性、宽泛的容值范围及军规标准认证,在高可靠性要求的电子系统中表现优异。无论是航空航天还是地面设备,均能胜任。
    推荐:强烈推荐该产品用于对电容性能要求较高的军事、航天及其他工业关键应用中。其多样化参数选择、卓越质量和兼容性使其成为业内首选之一。

CDR31BP471BKUSAB参数

参数
电容值 470pF
容差 ±10%
温度系数 -
额定电压 100V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 散装

CDR31BP471BKUSAB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CDR31BP471BKUSAB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY CDR31BP471BKUSAB CDR31BP471BKUSAB数据手册

CDR31BP471BKUSAB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 11.8462 ¥ 100.6927
500+ $ 11.1384 ¥ 94.6764
1000+ $ 10.6362 ¥ 90.4077
库存: 0
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 0
直接购买
加入购物车
