K 23 SQ - 8 OHM

产品分类: 喇叭/扬声器
厂牌: VISATON
产品描述: 74 dBA 焊盘 Top 500mW 300Hz~19kHz 8Ω 面板安装 23mm*23mm*8.5mm
供应商型号: 2056-K23SQ-8OHM-ND
供应商: Digi-Key
标准整包数: 1

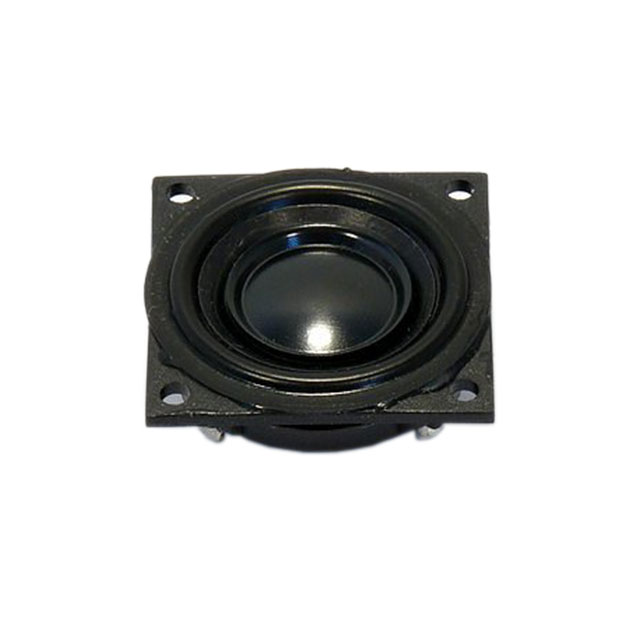

VISATON 喇叭/扬声器 K 23 SQ - 8 OHM

K 23 SQ - 8 OHM概述

    K 23 SQ 技术手册解析

    产品简介


    K 23 SQ 是由VISATON公司生产的一款2.3厘米(约0.9英寸)微型扬声器。该产品主要用于室内和室外的设备和系统中的语音和信号输出,也适用于模型制作。其独特的设计包括纸质振膜和方形塑料框架,并配备了四个安装孔,便于安装和固定。

    技术参数


    | 参数 | 描述 |

    | 额定功率 | 0.5瓦 |
    | 阻抗 | 8欧姆 |
    | 频率响应(-10 dB) | 300–19000 Hz |
    | 平均声压级 | 74分贝(1瓦/1米) |
    | 共振频率 | 530赫兹 |
    | 音圈直径 | 12毫米(Ø) |
    | 绕线高度 | 1.5毫米 |
    | 声波框开口直径 | 22.5毫米(Ø) |
    | 接线端子 | 焊接片 |
    | 净重 | 5克 |

    产品特点和优势


    K 23 SQ 扬声器具有多个显著的特点和优势。首先,它能够覆盖从300到19000赫兹的频率范围,即使在较宽的频段内也能保持良好的音质表现。其次,它的平均声压级为74分贝(1瓦/1米),这表明它在较小的功耗下能产生较高的音量,非常适合于对体积和功耗有严格要求的应用场合。此外,其共振频率为530赫兹,这有助于在特定频段内提供更好的声音效果。

    应用案例和使用建议


    K 23 SQ 扬声器在多种场合下都有广泛的应用。例如,在自动售货机、报警系统和其他需要内部和外部语音提示的设备中。此外,对于模型爱好者来说,这种微型扬声器也是非常理想的选择。使用时,应确保扬声器的连接稳固,以避免由于震动导致的接触不良。

    兼容性和支持


    K 23 SQ 扬声器的设计使其易于与其他标准设备和系统兼容。厂商提供了详细的技术手册和全面的支持服务,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 扬声器音量不足 | 检查电源和连接是否正常,确认功耗不超过额定值 |
    | 扬声器无法正常发声 | 检查扬声器是否安装正确,检查是否有焊接不良情况 |
    | 扬声器共振频率失真 | 检查周围环境是否有可能引起共振的因素 |

    总结和推荐


    综上所述,K 23 SQ 微型扬声器以其卓越的性能和广泛的适用性,成为一种值得推荐的产品。无论是在语音输出还是信号传递方面,它都能提供出色的性能。对于追求高效能、低功耗的应用场合,K 23 SQ 是一个不错的选择。同时,其制造商提供了详尽的技术支持,使得用户可以更加便捷地使用这款产品。

K 23 SQ - 8 OHM参数

参数
声压级 74 dBA
频率 300Hz~19kHz
阻抗
额定功率 500mW
端口位置 Top
端接类型 焊盘
工作电压 -
长*宽*高 23mm*23mm*8.5mm
安装方式 面板安装
零件状态 在售
包装方式 散装

K 23 SQ - 8 OHM厂商介绍

VISATON是一家德国公司,专注于扬声器和音响系统的研发与生产。其主营产品包括:

1. 扬声器单元:包括低音单元、中音单元和高音单元,广泛应用于家庭影院、专业音响、汽车音响等领域。

2. 音响系统:包括家庭影院系统、专业音响系统和汽车音响系统,提供高质量的音频解决方案。

3. 配件:包括扬声器框架、网罩等,满足不同客户的定制需求。

VISATON的优势在于:

1. 德国制造:秉承德国制造的严谨和精细,产品质量可靠。

2. 技术创新:拥有多项专利技术,不断推动行业技术进步。

3. 定制服务:可根据客户需求提供定制化产品和解决方案。

4. 应用广泛:产品广泛应用于家庭、专业和汽车音响领域,满足不同市场需求。

K 23 SQ - 8 OHM数据手册

厂牌 PDF简要描述 下载
VISATON 喇叭/扬声器 VISATON K 23 SQ - 8 OHM K 23 SQ - 8 OHM数据手册

K 23 SQ - 8 OHM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.91 ¥ 75.2895
10+ $ 6.9909 ¥ 57.9369
25+ $ 6.4484 ¥ 53.4412
50+ $ 6.0676 ¥ 50.285
100+ $ 5.711 ¥ 47.3295
250+ $ 5.2742 ¥ 43.7101
500+ $ 5.135 ¥ 42.5563
库存: 970
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 75.28
