首页  >  产品百科  >  CR-02FL6--174R

CR-02FL6--174R

产品分类: 贴片电阻
厂牌: VIKING TECH/台湾光颉科技
产品描述: 174Ω ±1% 62.5mW ±100ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号:
供应商:
标准整包数: 0

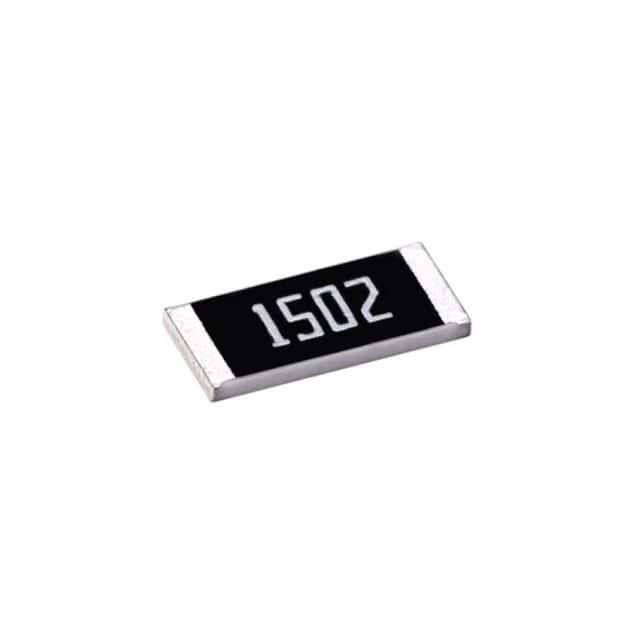

VIKING TECH/台湾光颉科技 贴片电阻 CR-02FL6--174R

CR-02FL6--174R概述

    厚膜片式电阻器(CR系列)技术手册

    产品简介


    厚膜片式电阻器(CR系列)是由Viking Tech Corporation生产的一系列固定阻值片式电阻器。这些电阻器采用了钌基材料制成,具有尺寸小、重量轻的特点,并适用于广泛的工业应用。其主要应用领域包括电信设备、无线电及录音机、电视调谐器、数码相机、手表、计算器、计算机仪器、医疗设备等。

    技术参数


    以下是不同型号的CR系列电阻器的技术规格、性能参数及其电气特性:
    | 类型 | 尺寸 | 额定功率(70°C) | 最大工作温度 | 最大工作电压 | 最大过载电压 | 阻值范围 | TCR(PPM/°C) |

    | CR-E5 | 01005 | 1/32W | -55 ~ +125°C | 15V | 30V | 10Ω - 1MΩ | ±300 |
    | CR-01 | 0201 | 1/20W | -55 ~ +125°C | 25V | 50V | 1Ω - 10MΩ | ±200 |
    | CR-02 | 0402 | 1/16W | -55 ~ +155°C | 50V | 100V | 1Ω - 1MΩ | ±200 |
    | CR-03 | 0603 | 1/10W | -55 ~ +155°C | 75V | 150V | 1Ω - 1MΩ | ±200 |
    | CR-05 | 0805 | 1/8W | -55 ~ +155°C | 150V | 300V | 1Ω - 1MΩ | ±200 |
    | CR-06 | 1206 | 1/4W | -55 ~ +155°C | 200V | 400V | 1Ω - 1MΩ | ±200 |
    | CR-10 | 1210 | 1/3W | -55 ~ +155°C | 200V | 400V | 1Ω - 9.76Ω | ±200 |

    产品特点和优势


    CR系列电阻器的主要特点是其小巧的体积和轻便的重量,同时具备高度可靠的多层电极结构,能承受各种焊接工艺。此外,其长侧端子设计有助于增强机械稳定性,确保产品在使用过程中保持性能稳定。其高精度和高可靠性使其成为各类电子设备中不可或缺的关键部件。

    应用案例和使用建议


    根据手册中提供的信息,CR系列电阻器广泛应用于多种设备,例如电信设备、无线电及录音机、电视调谐器、数码相机、手表、计算器、计算机仪器、医疗设备等。在具体应用中,可以针对特定的应用场景,如信号处理、电源管理、温度传感等领域进行选择。对于高精度应用场合,建议选用CR系列的高精度型号;而对于需要更高额定功率的应用,则应考虑使用高功率型号,以满足设备对电阻器的要求。

    兼容性和支持


    CR系列电阻器具有良好的兼容性,可与其他标准的电子元器件和设备一起使用。Viking Tech Corporation为客户提供全面的支持服务,包括技术咨询、售前售后技术支持等。客户可以通过电子邮件或电话直接联系公司销售部门,获取详细的使用说明和技术支持。

    常见问题与解决方案


    根据技术手册中的信息,以下是一些常见的问题及其解决方案:
    1. 问题:焊接过程中电阻器损坏
    - 解决方案:确保焊接条件符合手册中的要求,尤其是焊接时间和温度。

    2. 问题:电阻器阻值变化较大
    - 解决方案:检查使用环境是否符合手册中规定的温度范围和湿度条件。
    3. 问题:产品出现短路现象
    - 解决方案:确认电路连接正确无误,必要时重新焊接端子。

    总结和推荐


    综上所述,CR系列厚膜片式电阻器凭借其小巧的体积、高可靠性和优良的电气特性,在多个领域都有着出色的表现。该系列产品不仅具有卓越的性能,还提供了全面的技术支持,非常适合需要高精度和高可靠性的电子设备使用。因此,强烈推荐采用CR系列电阻器来提高电子设备的整体性能和可靠性。

CR-02FL6--174R参数

参数
电阻值 174Ω
精度 ±1%
额定功率 62.5mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CR-02FL6--174R数据手册

厂牌 PDF简要描述 下载
VIKING TECH/台湾光颉科技 贴片电阻 VIKING TECH/台湾光颉科技 CR-02FL6--174R CR-02FL6--174R数据手册

CR-02FL6--174R封装设计

查看详情并下载
Symbol
Footprint
3D Model
