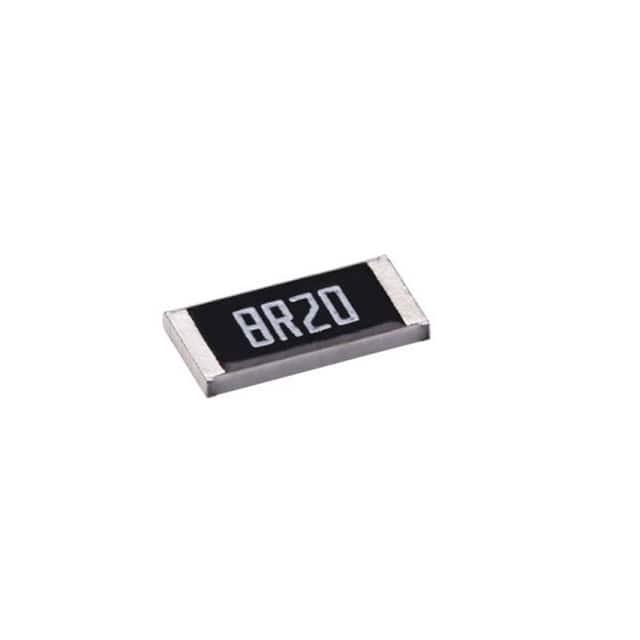

AR03BTCX4991

产品分类: 贴片电阻
厂牌: VIKING TECH/台湾光颉科技
产品描述: 4.99KΩ ±0.1% 100mW ±25ppm/℃ 0603 贴片安装
供应商型号: 14M-AR03BTCX4991 0603(1608)
供应商: 云汉优选
标准整包数: 5000
VIKING TECH/台湾光颉科技 贴片电阻 AR03BTCX4991

AR03BTCX4991概述


    产品简介


    AR系列薄膜精密贴片电阻
    AR系列薄膜精密贴片电阻由光頡科技股份有限公司(VIKING TECH CORPORATION)生产,提供多种尺寸型号(0201/0402/0603/0805/1206/1210/2010/2512),适用于多种高精度场合。该系列电阻采用先进的薄膜技术制造,具有极低的温度系数(TCR)和非常严格的容差(低至±0.01%),广泛应用于医疗设备、测试测量设备、打印机设备、自动控制装置、转换器及通讯设备等领域。

    技术参数


    AR系列薄膜精密贴片电阻的主要技术规格如下:
    - 功率等级:不同尺寸型号有不同的额定功率,例如0201尺寸为1/32W,而2512尺寸则高达1W。
    - 工作温度范围:-55℃到+155℃。
    - 最大工作电压:依据型号不同有所区别,例如0201尺寸的最大工作电压为15V,而2512尺寸可达400V。
    - 最大过载电压:同样因型号而异,如0201尺寸最大过载电压为30V,而2512尺寸则为400V。
    - 电阻范围:1Ω至3MΩ。
    - 温度系数:±1至±50 ppm/℃,根据具体型号有所不同。

    产品特点和优势


    - 先进薄膜技术:确保电阻的高精度和稳定性。
    - 非常严格的容差:低至±0.01%,确保精准度。
    - 极低的温度系数:可低至±1 ppm/℃,适用于温度敏感的应用场景。
    - 宽泛的电阻范围:涵盖1Ω至3MΩ,满足多种应用需求。
    - 微型尺寸:最小尺寸可达0201,适用于空间受限的应用。

    应用案例和使用建议


    AR系列薄膜精密贴片电阻被广泛用于各类高性能设备中,如:
    - 医疗设备:高精度医疗仪器对电阻要求极高,需要极低温度系数和高精度。
    - 测试测量设备:这类设备需要稳定的电阻值以保证测量结果的准确性。
    - 通信设备:手机、GPS、PDA等设备内部的小型化电路设计,需要体积小且性能稳定的电阻。
    使用建议:
    - 选型:根据实际应用需求选择合适的尺寸型号,确保电阻符合所需的功率等级和电阻范围。
    - 安装:建议按照推荐的焊盘图案进行安装,以确保良好的焊接效果和机械稳定性。

    兼容性和支持


    AR系列薄膜精密贴片电阻与其他标准电子元件和设备具有良好的兼容性,可用于各种通用电路板设计。光頡科技股份有限公司提供全面的技术支持和售后服务,确保客户能够顺利使用和维护这些产品。

    常见问题与解决方案


    1. 问:如何正确存储这些电阻?
    - 答:存储温度应在15℃至28℃之间,湿度不超过80%RH。

    2. 问:遇到焊接不良的情况怎么办?
    - 答:检查焊盘图案设计是否符合推荐规范,确保焊接工艺符合IR回流焊接、波峰焊接或手工焊接的标准条件。
    3. 问:如何解决长期使用后电阻值变化的问题?
    - 答:定期进行老化测试和质量检验,更换超出容差范围的电阻。

    总结和推荐


    AR系列薄膜精密贴片电阻凭借其先进的制造技术和高精度表现,在众多应用场景中表现出色。特别是对于医疗设备和测试测量设备而言,它们提供了卓越的稳定性和可靠性。因此,强烈推荐在关键任务应用中选用此系列产品。

AR03BTCX4991参数

参数
电阻值 4.99KΩ
精度 ±0.1%
额定功率 100mW
温度系数 ±25ppm/℃
通用封装 0603
安装方式 贴片安装
包装方式 卷带包装

AR03BTCX4991数据手册

厂牌 PDF简要描述 下载
VIKING TECH/台湾光颉科技 贴片电阻 VIKING TECH/台湾光颉科技 AR03BTCX4991 AR03BTCX4991数据手册

AR03BTCX4991封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.0988
15000+ ¥ 0.096
60000+ ¥ 0.0932
库存: 10000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 494
直接购买
加入购物车
