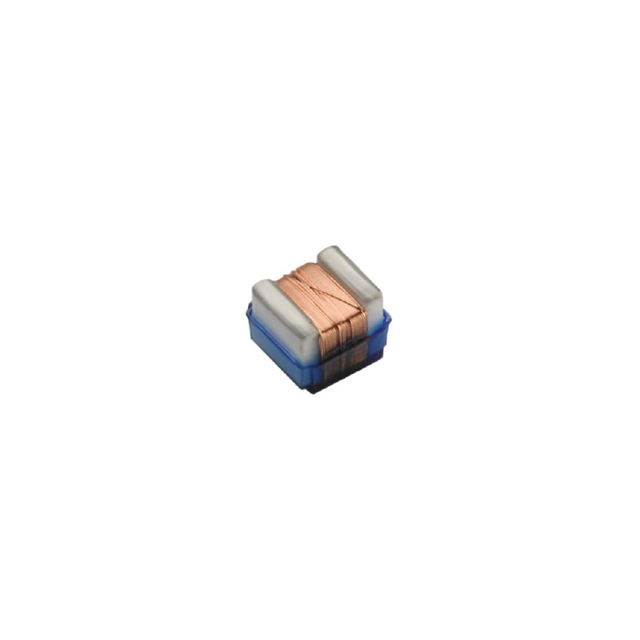

WL03GT5N1

产品分类: 贴片电感
厂牌: VIKING TECH/台湾光颉科技
产品描述: 250MHz 5.8GHz 700mA 20@250MHz 5.1nH 160mΩ ±2% 0603 贴片安装 1.8mm*1.12mm*1.02mm
供应商型号: AF-WL03GT5N1
供应商: 海外现货
标准整包数: 0
VIKING TECH/台湾光颉科技 贴片电感 WL03GT5N1

WL03GT5N1概述

    SMD Wire Wound Chip Inductor - WL Series 技术手册解析

    产品简介


    SMD Wire Wound Chip Inductor-WL系列是一款采用陶瓷基底和线绕结构的小型化电子元器件,适用于多种现代电子产品中。该系列产品主要用于频率范围内的电感储能、滤波、匹配等多种功能,在智能手机、无线鼠标键盘、安全系统等领域有着广泛应用。WL系列提供0402到1008四种尺寸选择,可满足不同设计需求。

    技术参数


    以下是WL系列各型号的关键技术参数:
    | 型号 | 尺寸 (mm) | 最大A | 最大B | 最大C | 最大D | 最大E | 最大F | 最大G | 最大H | 最大I | 最大J | 重量 (g/1000pcs) |

    | WL02 | 0402 | 1.27 | 0.76 | 0.61 | 0.15 | 0.51 | 0.23 | 0.56 | 0.66 | 0.50 | 0.46 | 0.8 |
    | WL03 | 0603 | 1.80 | 1.12 | 1.02 | 0.38 | 0.76 | 0.33 | 0.86 | 1.02 | 0.64 | 0.64 | 3.46 |
    | WL05 | 0805 | 2.29 | 1.73 | 1.52 | 0.51 | 1.27 | 0.44 | 1.02 | 1.78 | 1.02 | 0.76 | 12.13 |
    | WL08 | 1008 | 2.92 | 2.79 | 2.13 | 0.65 | 2.03 | 0.51 | 1.52 | 2.54 | 1.02 | 1.27 | 30.73 |
    标准电气规格参数如下(以WL02为例):
    | 感应量 (nH) | 容差 (%) | 频率 (MHz) | 质量因子 (min.) | SRF (GHz) | DCR (Ω) | IDC (mA) |

    | 1.0 | ±10% | 250 | 16 | 12.70 | 0.045 | 1360 |
    | 1.9 | ±0.2, ±0.5, ±5, ±10% | 250 | 16 | 11.30 | 0.070 | 1040 |
    其他型号的详细规格参数见技术手册。

    产品特点和优势


    - 高自谐振频率:WL系列的陶瓷基底设计使其具备最高的自谐振频率(SRF),有效提高了高频性能。
    - 卓越的耐久性:具备出色的抗拉力、机械冲击和压力能力。
    - 微型化设计:提供从小巧的0402到较大的1008等多种尺寸,适用于自动化装配。
    - 优异的电气性能:低阻抗,高电流承载能力,适合高性能需求。
    - 严格容差控制:部分型号容差可控制到±2%,保证了高精度应用要求。
    - 合规性:符合AEC-Q200标准,确保产品质量及可靠性。

    应用案例和使用建议


    WL系列广泛应用于智能手机、无线设备、安全系统、物联网设备、网络基础设施等多个领域。根据具体应用场景的不同,建议在设计时考虑以下几个方面:
    1. 尺寸选择:根据PCB布局空间和整体电路功耗要求选择合适的尺寸型号。
    2. 容差考虑:对于高精度需求的应用,优先选择容差较小的型号。
    3. 电流承载能力:高电流负载应用需选用电流承载能力高的型号。
    4. 高频特性:对于需要高自谐振频率的电路,建议选择自谐振频率较高的型号。

    兼容性和支持


    WL系列芯片电感器具有良好的兼容性,可与各类常用电子元器件和设备配合使用。厂商提供了详细的文档和技术支持,包括安装指南、电气参数表格等,用户可以通过官方渠道获得帮助和支持。

    常见问题与解决方案


    常见的问题及解决方法包括:
    1. 安装不稳定:确保焊接温度和时间符合标准,避免过度加热导致元件损坏。
    2. 高频性能不佳:检查是否选择了适当的型号以适应应用频率要求。
    3. 电流过载:合理规划电路,避免电流超出元件的额定值。

    总结和推荐


    总体来看,SMD Wire Wound Chip Inductor-WL系列以其紧凑的设计、出色的电气性能和广泛的适用性,成为市场上一款值得信赖的产品。尤其在高性能和高可靠性的应用场景中,其表现尤为突出。因此,我们推荐用户在设计相关电路时优先考虑该系列电感器,以确保最佳性能和稳定性。如需更多技术细节和支持,可联系厂商获取详细资料。

WL03GT5N1参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) 5.8GHz
容差 ±2%
直流电阻(DCR) 160mΩ
额定电流 700mA
Q值 20@250MHz
测试频率 250MHz
电感值 5.1nH
长*宽*高 1.8mm*1.12mm*1.02mm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WL03GT5N1数据手册

厂牌 PDF简要描述 下载
VIKING TECH/台湾光颉科技 贴片电感 VIKING TECH/台湾光颉科技 WL03GT5N1 WL03GT5N1数据手册

WL03GT5N1封装设计

查看详情并下载
Symbol
Footprint
3D Model
