首页  >  产品百科  >  PI3545-00-LGIZ

PI3545-00-LGIZ

产品分类: DC-DC模块
厂牌: VICOR
产品描述: 远程开/关,OCP,OTP,OVP,SCP,UVLO 400KHz(Typ) 10A 5.5V 1 60V 48V Positive LGA 贴片安装 10mm*10mm*2.56mm
供应商型号: 492-PI3545-00-LGIZ
供应商: Mouser
标准整包数: 1

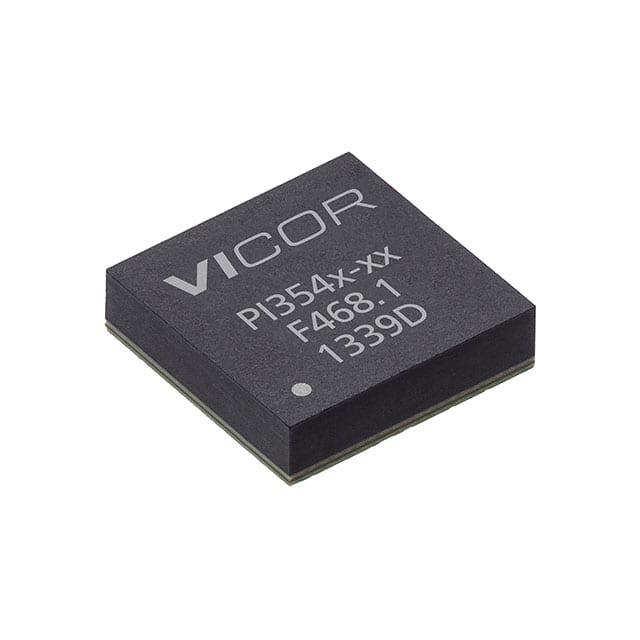

VICOR DC-DC模块 PI3545-00-LGIZ

PI3545-00-LGIZ概述

    Cool-Power® ZVS Switching Regulators

    产品简介


    Cool-Power® ZVS Buck调节器和LED驱动器是高输入电压、宽输入范围的DC-DC ZVS降压调节器,集成了控制器、电源开关和辅助组件于一个高密度系统级封装(SiP)中。这些器件设计用于在SELV(安全特低电压)系统中运行,稳态操作限值为60V,且能承受高达70V的瞬态电压。PI354x-00系列通过集成高性能零电压切换(ZVS)拓扑,提高了负载点性能,提供了业界领先的功率效率。

    技术参数


    - 输入电压范围:36V至60V
    - 瞬态电压容忍度:最高可达70V
    - 输出电压:2.5V至5.5V(具体型号不同)
    - 最大输出电流:10A至9A(具体型号不同)
    - 温度范围:-40°C 至 125°C
    - 功能特性:过温保护、过压保护、欠压锁定、快速和慢速电流限制等
    - 封装:10 x 10 x 2.6mm LGA SiP 或 10.5 x 10.5 x 3.05mm BGA SiP

    产品特点和优势


    - 高效率:采用了高效率的ZVS降压拓扑结构
    - 宽输入电压范围:适合多种工业和汽车应用
    - 并行能力:最多可并联三个调节器以增强输出能力
    - 恒定电压或恒定电流操作:适用于LED照明和电池充电
    - 可靠性:提供多种保护机制,如过温保护、过压保护、欠压锁定等

    应用案例和使用建议


    - 应用领域:计算机、通信、工业、汽车配件等
    - 应用场景:HV至PoL降压调节器、LED照明、电池充电
    - 使用建议:确保外部电感的选择与推荐参数一致,合理配置外部电阻和电容,以保证系统的稳定性和可靠性

    兼容性和支持


    - 兼容性:该器件与其他电子元器件兼容,具体兼容性请参阅技术手册
    - 支持和维护:提供详细的电气特性、热特性、存储和处理信息,确保用户能够正确安装和使用

    常见问题与解决方案


    - 问题1:输出电压不稳定
    - 解决方法:检查外部反馈分压比是否设置正确,必要时调整补偿电容
    - 问题2:过温保护触发
    - 解决方法:检查散热设计,确保足够的散热措施,必要时增加外部散热器
    - 问题3:启动时输出电压延迟
    - 解决方法:调整软启动时间,确保内部电容值合适

    总结和推荐


    Cool-Power® ZVS Switching Regulators 系列产品凭借其高效率、宽输入电压范围、强大的保护机制及多样化的应用场景,是工业和汽车应用的理想选择。推荐在需要高效率、稳定输出的应用场合使用该系列产品,特别是在计算机、通信、工业和汽车配件等领域。
    综上所述,Cool-Power® ZVS Switching Regulators 是一款高度可靠且具有广泛应用前景的电源管理解决方案。

PI3545-00-LGIZ参数

参数
输出方式 Positive
特性 远程开/关,OCP,OTP,OVP,SCP,UVLO
转换效率 -
散热方式 -
最大容性负载 -
输出电压组数 1
类型 -
输出总功率 -
输入电压最小值 48V
输入电压最大值 60V
开关频率 400KHz(Typ)
输出电流最大值 10A
输出电压 5.5V
长*宽*高 10mm*10mm*2.56mm
通用封装 LGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

PI3545-00-LGIZ厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

PI3545-00-LGIZ数据手册

厂牌 PDF简要描述 下载
VICOR DC-DC模块 VICOR PI3545-00-LGIZ PI3545-00-LGIZ数据手册

PI3545-00-LGIZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.9665 ¥ 210.9669
30+ $ 16.9992 ¥ 143.6432
100+ $ 15.561 ¥ 131.4905
库存: 152
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 210.96
