V48B12M250BG3

产品分类: DC-DC模块
厂牌: VICOR
产品描述: OVP,UVLO 20.83A 12V 1 75V DIP-9 通孔安装
供应商型号: UA-V48B12M250BG3
供应商: 海外现货
标准整包数: 1

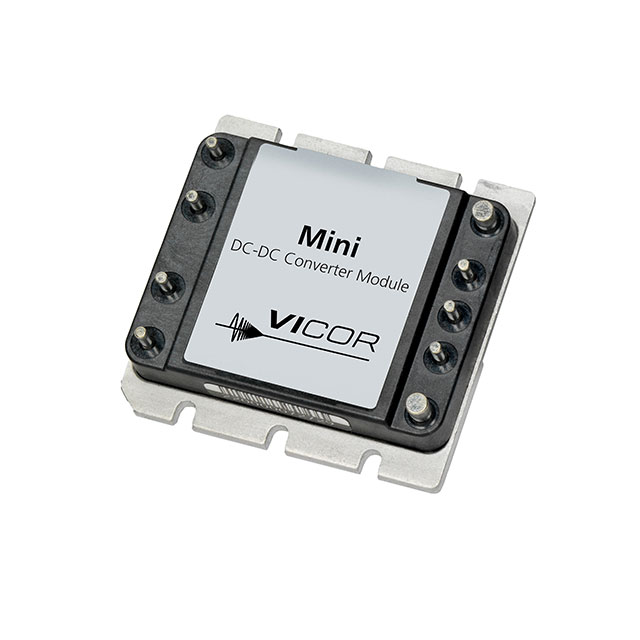

VICOR DC-DC模块 V48B12M250BG3

V48B12M250BG3概述


    产品简介


    这款48V输入的DC-DC转换模块属于Mini Family系列,是专为分布式电源、医疗设备、ATE(自动测试设备)、通信系统、国防及航空航天等领域设计的产品。这些模块集成了先进的功率处理、控制和封装技术,旨在提供高效能、灵活性、可靠性和成本效益。

    技术参数


    - 输入电压范围: 36-75VDC
    - 输出电压范围: 2V至48VDC
    - 最大输出功率:
    - 2V 输出:100W
    - 3.3V 输出:150W
    - 5V 输出:200W
    - 12V 输出:250W
    - 15V 输出:250W
    - 24V 输出:250W
    - 28V 输出:250W
    - 36V 输出:250W
    - 48V 输出:250W或300W(具体型号)
    - 效率: 最高可达90%
    - 调节精度: ±0.2% (空载到满载)
    - 隔离电压: IN到OUT:3000VRMS;IN到底座:1500VRMS;OUT到底座:500VRMS
    - 操作温度范围:
    - E级:-10至+100°C
    - C级:-20至+100°C
    - T级:-40至+100°C
    - H级:-40至+100°C
    - M级:-55至+100°C
    - 储藏温度范围:
    - E级:-20至+125°C
    - C级:-40至+125°C
    - T级:-40至+125°C
    - H级:-55至+125°C
    - M级:-65至+125°C
    - 封装尺寸: 2.28 x 2.2 x 0.5英寸 (57.9 x 55.9 x 12.7mm)

    产品特点和优势


    这款DC-DC转换模块具备多种独特功能和优势:
    - 高频ZCS/ZVS开关技术,确保高功率密度、低噪声和高效率。
    - 灵活的输出编程能力,通过固定电阻、电位器或电压DAC进行调整。
    - 并联能力,具有N+1故障冗余保护,提升系统可靠性。
    - 宽输入电压范围(36-75V),适应不同供电环境。
    - 兼容RoHS标准,适用于环保要求严格的场合。
    - 高效率(最高可达90%),降低能耗。
    - 支持远程感测,可补偿相位延迟,提高稳定性。

    应用案例和使用建议


    该转换模块广泛应用于各类设备和系统中。例如,在分布式电源系统中,它可作为核心部件为多个负载提供稳定电源。在通信设备中,它可以为敏感电路板供电,保证数据传输的稳定性。对于医疗设备,其高可靠性尤为重要。
    在实际应用中,需要注意以下几点:
    - 在动态负载、轻载或无负载情况下,转换器可能会产生噪音,建议通过补偿电路进行改善。
    - 对于电流限制和短路电流的应用或测试,需要采用快速电子断路器来保护转换器,避免超过额定电流。
    - 确保连接到转换器的总输出电容不超过规定极限。

    兼容性和支持


    这款转换模块具有良好的兼容性,可以与其他电子元器件或设备一起使用。厂商提供了全面的支持和维护信息,包括在线应用指南和配置工具等资源。详细的操作说明可以在《Maxi, Mini, Micro家族设计指南》中找到。

    常见问题与解决方案


    以下是几个可能遇到的问题及其解决方案:
    1. 问题: 模块无法正常启动。
    - 解决方法: 检查输入电压是否在规定范围内,确认输入端是否有适当的保险丝。

    2. 问题: 输出电压不稳。
    - 解决方法: 检查输出电容是否符合规范,确认没有接错引脚。
    3. 问题: 模块在高温环境下性能下降。
    - 解决方法: 确认散热系统有效,必要时增加外部冷却装置。

    总结和推荐


    总体来看,这款48V输入的DC-DC转换模块具有高效率、宽输入范围和灵活的输出调节能力。其独特的ZCS/ZVS架构和并联能力使其成为许多高要求应用的理想选择。如果您需要一个可靠的电源解决方案,且对系统的灵活性和成本效益有较高要求,那么这款产品将是一个值得考虑的选择。

V48B12M250BG3参数

参数
输入电压最大值 75V
散热方式 -
输出电流最大值 20.83A
开关频率 -
类型 -
输入电压最小值 -
输出电压组数 1
输出总功率 -
输出方式 -
输出电压 12V
转换效率 -
特性 OVP,UVLO
最大容性负载 -
通用封装 DIP-9
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

V48B12M250BG3厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

V48B12M250BG3数据手册

厂牌 PDF简要描述 下载
VICOR DC-DC模块 VICOR V48B12M250BG3 V48B12M250BG3数据手册

V48B12M250BG3封装设计

查看详情并下载
Symbol
Footprint
3D Model
