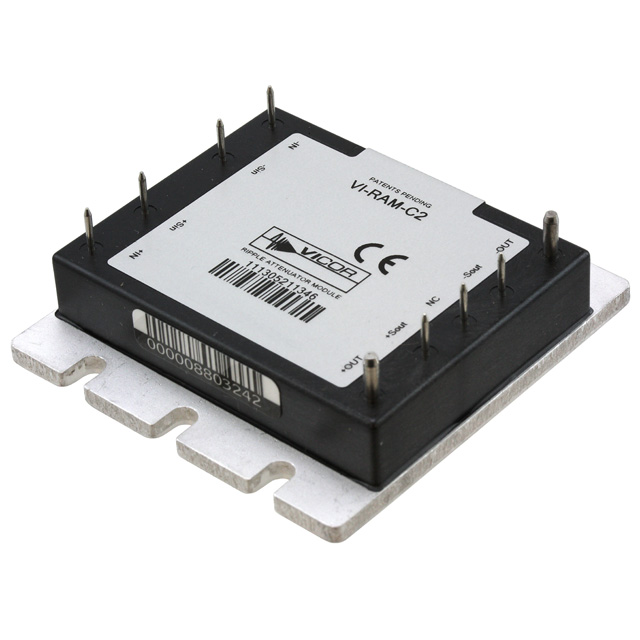

VI-RAM-C2

产品分类: 电源配件
厂牌: VICOR
产品描述: Ripple Attenuator Modules
供应商型号: 492-VI-RAM-C2
供应商: Mouser
标准整包数: 1
VICOR 电源配件 VI-RAM-C2

VI-RAM-C2概述

    VI-RAM™/VE-RAM™:高效减纹波模块

    1. 产品简介


    VI-RAM™ 和 VE-RAM™ 是一款高密度减纹波模块,适用于广泛的电源系统设计中。这些模块能够显著降低输出电压纹波,从而提高系统的可靠性和稳定性。VI-RAM 系列模块与任何基于 VI-200 或 VI-J00 的产品兼容,输出电压范围为 5 至 50VDC。它们主要应用于电源系统的滤波环节,通过减少输出噪声来提升整体性能。

    2. 技术参数


    - 输出噪声与纹波:VI-200 为 3mVp-p,VI-J00 为 10mVp-p,适用于从源转换器 10% 到满载输出电流。
    - 输入电压范围:5VDC 至 50VDC。
    - 输出电压偏差:0.5%,从源转换器到连接 VI-RAM 的输出电压。
    - 满负载电流:最大 20A(E2, C2, I2 或 M2)。
    - 过载电流:在最高操作基板温度下可达到 30A。
    - 直流电压降:在最大负载时为 0.44VDC。
    - 隔离:输入/输出到基板 500VRMS。
    - 尺寸:2.28" x 2.4" x 0.5"(57.9 x 61.0 x 12.7 mm)。
    - 重量:不同型号略有差异,从 3.0 盎司(85 克)到 3.8 盎司(107 克)不等。
    - 存储温度:-65°C 至 +105°C。
    - 工作温度:基板上从 -55°C 至 +100°C。

    3. 产品特点和优势


    - 无铅:VE 版本符合 RoHS 标准。
    - 高效率:在典型情况下,效率高达 99%。
    - 无需调节:安装简单,无需额外调节即可实现最佳性能。
    - 广泛的应用:兼容多种 Vicor 转换器产品,包括 VI-200、VI-J00、FlatPACs、ComPACs 和 MegaModules。
    - 多功能滤波:结合主动和被动滤波,有效抑制低频输入电源源纹波及高频开关组件。
    - 小型化设计:体积小巧,便于安装。

    4. 应用案例和使用建议


    - 电源系统滤波:在工业控制系统、通信基站及医疗设备中,VI-RAM 能有效降低电源纹波,提升系统稳定性和可靠性。
    - 空间受限场景:VI-RAM 的紧凑设计使得它特别适合空间受限的应用场合,如无人机、便携式设备等。
    - 使用建议:为了优化性能,建议在 VI-RAM 输出端并联一定量的输出电容,以改善动态范围内的噪声抑制能力。另外,在接线时需注意避免直接短路 IN 和 OUT 端子。

    5. 兼容性和支持


    - 兼容性:VI-RAM 与 VI-200 和 VI-J00 系列产品高度兼容,同时适用于 Vicor 的其他多种电源模块。
    - 厂商支持:Vicor 提供全面的技术支持和售后服务,用户可以通过官网获取最新的产品信息和手册。

    6. 常见问题与解决方案


    - Q: 输出噪声过高?
    - A: 检查负载电容是否足够,并适当增加输出电容容量。
    - Q: 工作温度异常导致过载?
    - A: 确保散热良好,避免长时间超负荷运行,检查并更换合适的冷却系统。
    - Q: 输出电压不稳定?
    - A: 检查输入电压是否在规定的范围内,确认所有连接正确无误。

    7. 总结和推荐


    VI-RAM™ 和 VE-RAM™ 在设计上具备多项显著优势,不仅降低了输出纹波,还提升了电源系统的整体效率。它适用于需要高可靠性和稳定性的各种应用场景。无论是工业控制还是消费电子产品,这款减纹波模块都能提供出色的性能表现。强烈推荐在需要高效减纹波模块的设计中采用 VI-RAM™/VE-RAM™。

VI-RAM-C2参数

参数
类型 -
通用封装 HALF-BRICK
安装方式 通孔安装
零件状态 在售
包装方式 托盘

VI-RAM-C2厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

VI-RAM-C2数据手册

厂牌 PDF简要描述 下载
VICOR 电源配件 VICOR VI-RAM-C2 VI-RAM-C2数据手册

VI-RAM-C2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 242.6112 ¥ 2214.0698
10+ $ 187.362 ¥ 1709.8656
25+ $ 170.961 ¥ 1560.19
50+ $ 160.755 ¥ 1467.0502
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2214.06
直接购买
加入购物车
